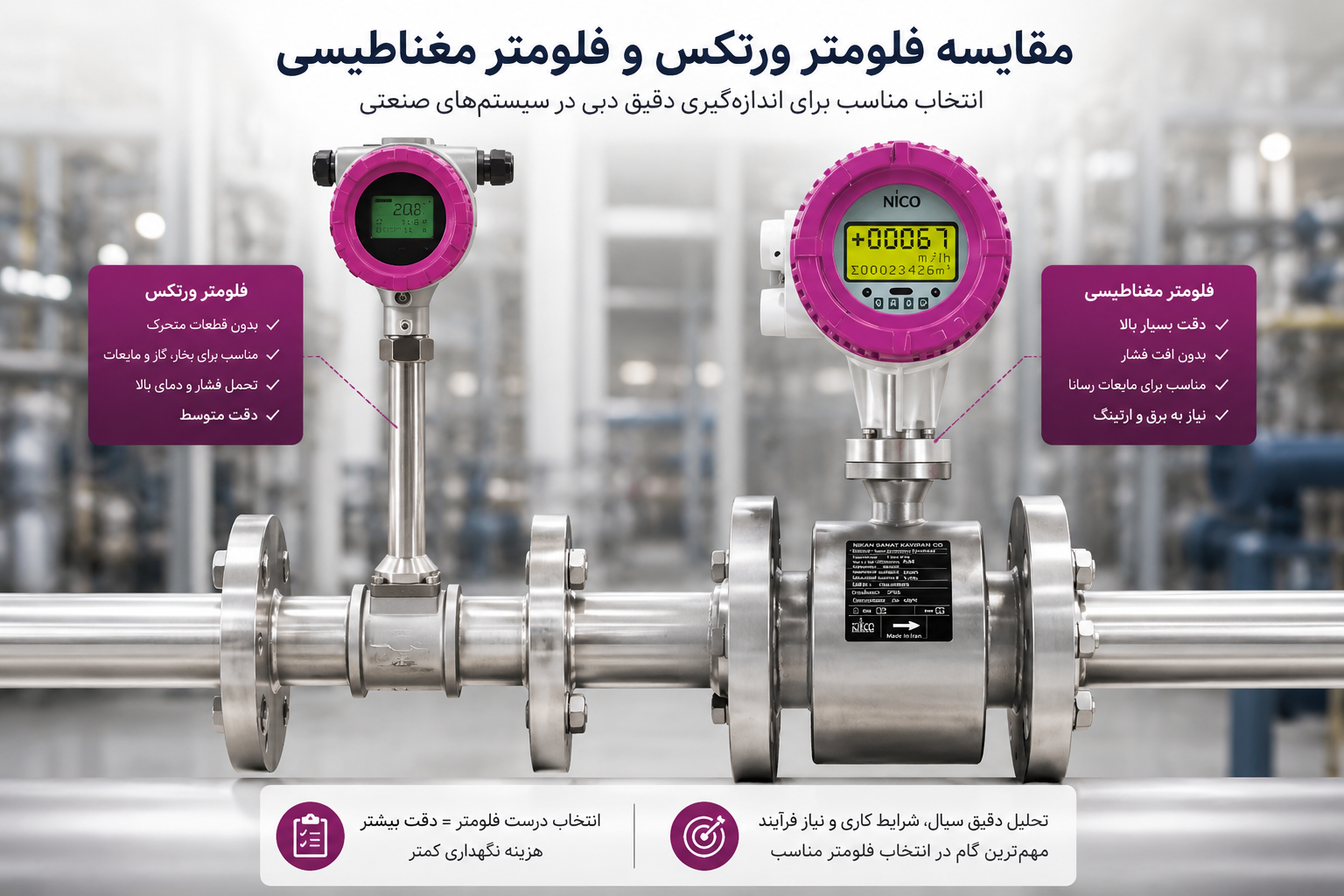

تفاوت فلومتر ورتکس و فلومتر مغناطیسی
محتوای جدول
در صنایع فرآیندی، انتخاب فلومتر مناسب یکی از تصمیمهای کلیدی است که مستقیماً بر دقت اندازهگیری، هزینههای عملیاتی و ایمنی فرآیند تأثیر میگذارد. بسیاری از مهندسان و خریداران صنعتی هنگام مواجهه با سیالات مختلف (آب، فاضلاب، بخار، گاز یا مواد شیمیایی) با این سؤال روبرو میشوند: فلومتر ورتکس بخریم یا فلومتر مغناطیسی؟
فلومتر مغناطیسی (Electromagnetic Flow Meter) بر اساس قانون القای فارادی کار میکند و فقط برای سیالات رسانا مناسب است. در مقابل، فلومتر ورتکس (Vortex Flow Meter) با استفاده از پدیده گردابزایی (Vortex Shedding) قادر به اندازهگیری مایعات، گازها و بخار است.
طبق تجربیات صنعتی، انتخاب اشتباه فلومتر میتواند منجر به خطای اندازهگیری تا ۵ درصد، افزایش هزینه نگهداری یا حتی توقف خط تولید شود. فلومترهای مغناطیسی معمولاً دقت بالاتری (۰٫۲ تا ۰٫۵ درصد) دارند، در حالی که فلومترهای ورتکس انعطافپذیری بیشتری در نوع سیال ارائه میدهند.
در این مقاله جامع، بهطور کامل تفاوت فلومتر ورتکس و فلومتر مغناطیسی را از نظر عملکرد فنی، انواع، کاربردها، برندها، نکات انتخاب، اشتباهات رایج و نگهداری بررسی میکنیم تا بتوانید تصمیمگیری آگاهانهای داشته باشید.
در نیکان کالا به عنوان تولید کننده ابزار دقیق، میتونید فلومتر اورجینال با ضمانت اصالت و ارسال سریع به سراسر ایران تهیه کنید.
تعریف و عملکرد فنی فلومتر
فلومتر مغناطیسی (Electromagnetic)
این فلومتر بر اساس قانون فارادی عمل میکند: وقتی سیال رسانا از میدان مغناطیسی عبور کند، ولتاژ القایی ایجاد میشود که متناسب با سرعت جریان است. الکترودها این ولتاژ را اندازهگیری میکنند.
مزایای فنی: بدون قطعه متحرک، افت فشار بسیار کم، مناسب سیالات کثیف و خورنده.
محدودیت: فقط برای سیالات با رسانایی حداقل ۵ µS/cm (مانند آب، فاضلاب، اسیدها و بازها).
فلومتر ورتکس (Vortex)
یک Bluff Body در مسیر سیال قرار میگیرد و باعث ایجاد گردابهای متناوب (Vortex) میشود. سنسور فرکانس این گردابها را شمارش میکند که مستقیماً با سرعت جریان رابطه دارد.
مزایای فنی: قابلیت اندازهگیری گاز، بخار و مایعات، دمای کاری بالا (تا ۳۵۰ درجه سانتیگراد)، مناسب بخار اشباع و سوپرهیت.
محدودیت: حساس به ارتعاش لوله، نیاز به لوله مستقیم قبل و بعد از فلومتر.
انواع فلومتر ورتکس و مغناطیسی
انواع فلومتر مغناطیسی
- فلومتر مغناطیسی Inline: نصب مستقیم در خط لوله.
- فلومتر مغناطیسی Insertion: برای لولههای بزرگ و نصب آسان.
- نوع باتریدار: برای نقاط بدون برق.
انواع فلومتر ورتکس
- فلومتر ورتکس استاندارد: برای مایعات و گازها.
- فلومتر ورتکس چندمتغیره (Multivariable): اندازهگیری همزمان دما، فشار و دبی جرم.
- نوع Sanitary: برای صنایع غذایی و دارویی.
کاربردهای این محصول در صنایع مختلف
فلومتر مغناطیسی بیشتر در:

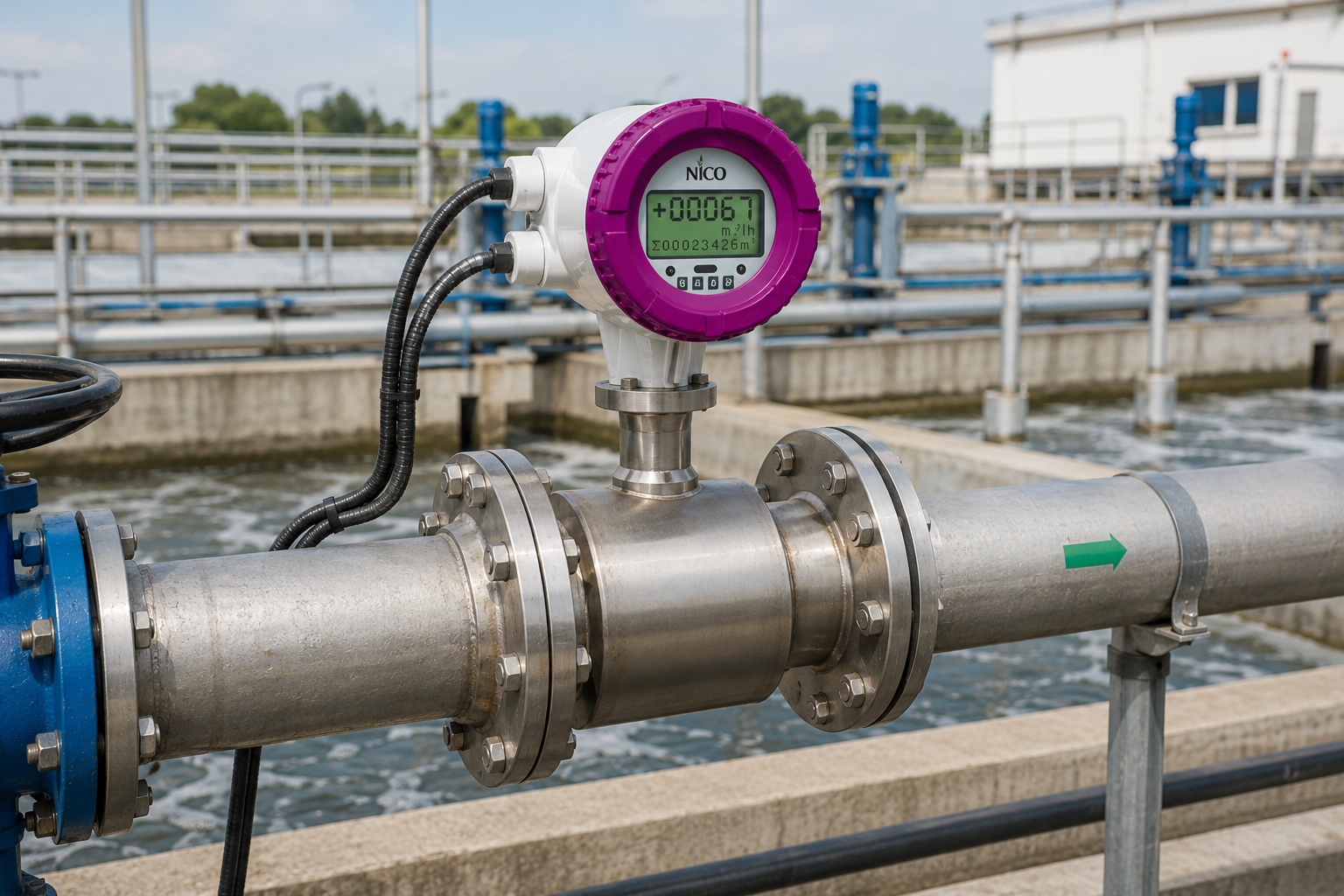

- تصفیه آب و فاضلاب
- صنایع شیمیایی و دارویی
- معادن و سیمان (سیالات دوغابی)
- صنایع غذایی (شیر، آبمیوه)
فلومتر ورتکس مناسب برای:

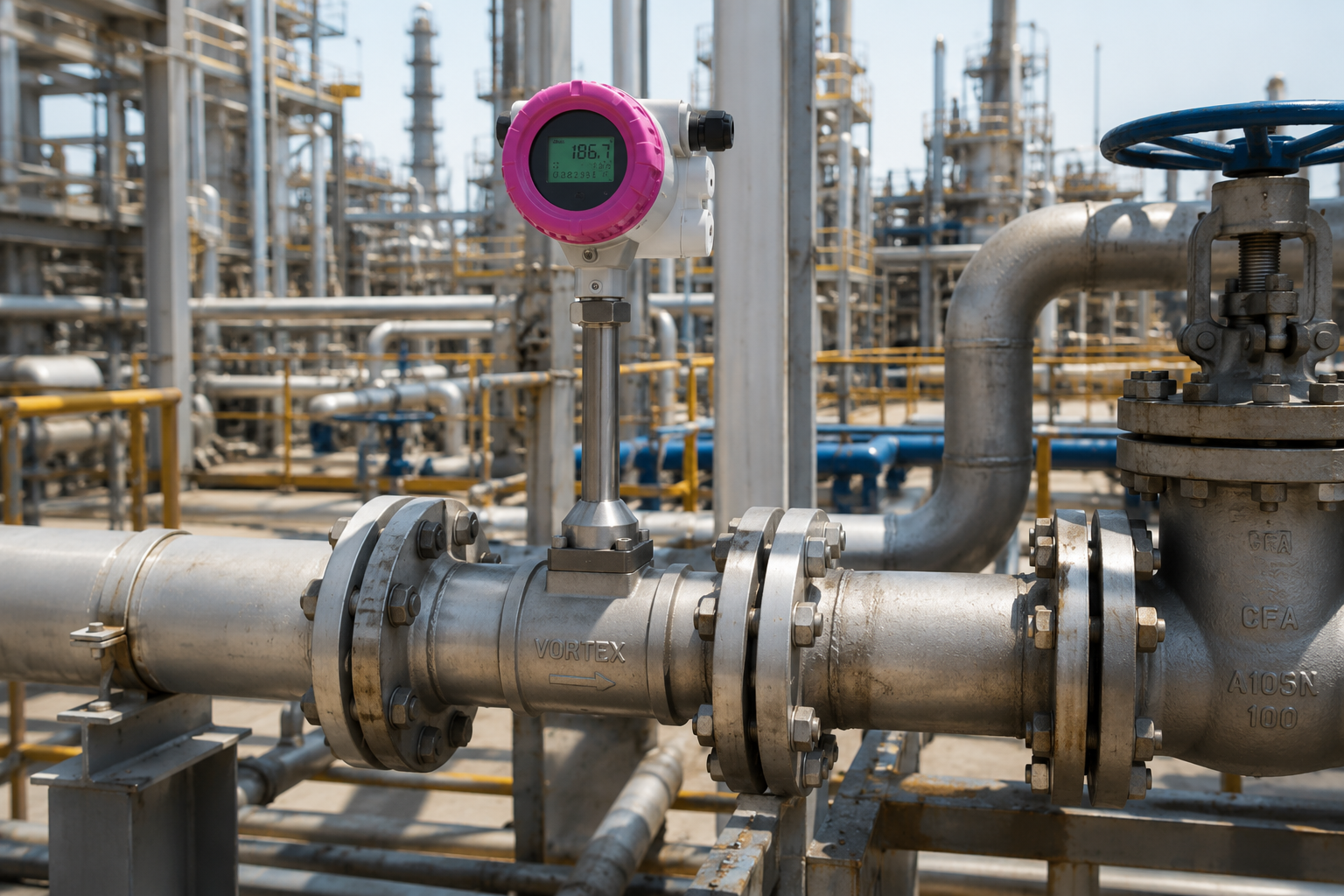

- صنایع نفت و گاز (بخار و گاز طبیعی)
- نیروگاهها (بخار)
- پتروشیمی و کمپرسور هوا
- خطوط گاز صنعتی
در ایران، با توجه به حجم بالای مصرف بخار در صنایع، فلومتر ورتکس طرفداران زیادی پیدا کرده است.
برندهای برتر جهانی و مقایسه
| برند | نوع فلومتر | نقاط قوت | کاربرد پیشنهادی | سطح قیمت |
|---|---|---|---|---|
| Rosemount (Emerson) | ورتکس و مغناطیسی | دقت بالا، diagnostics پیشرفته | نفت، گاز، نیروگاه | بالا |
| Yokogawa | ورتکس و مغناطیسی | دوام عالی، multivariable | پتروشیمی، بخار | بالا |
| Endress+Hauser | مغناطیسی | مناسب سیالات خورنده | شیمیایی، آب و فاضلاب | بالا |
| Siemens | مغناطیسی | قیمت رقابتی، نصب آسان | صنایع عمومی | متوسط |
| KROHNE | ورتکس | عملکرد خوب در گاز و بخار | پروژههای Offshore | بالا |
مشاهده فلومتر مغناطیسی نیکان کالا و مدلهای ورتکس.
نکات مهم انتخاب و خرید فلومتر
- نوع سیال: رسانا → مغناطیسی؛ گاز/بخار → ورتکس.
- دقت مورد نیاز: مغناطیسی برای دقت بالا.
- دما و فشار: ورتکس برای شرایط سختتر.
- اندازه لوله: هر دو مدل در سایزهای وسیع موجودند.
- بودجه و نگهداری: مغناطیسی معمولاً نگهداری کمتری دارد.
- استانداردها: بررسی IEC، ASME و گواهیهای ATEX.
اشتباهات رایج در انتخاب این محصول فلومتر
- استفاده از فلومتر مغناطیسی برای آب خالص یا گاز (رسانایی کم).
- نصب فلومتر ورتکس بدون لوله مستقیم کافی (حداقل ۱۰D قبل، ۵D بعد).
- ارتعاشات محیط در انتخاب ورتکس.
- خرید بدون توجه به حداقل سرعت جریان (Low Flow Cutoff).
- انتخاب مدل بدون multivariable برای کاربردهای بخار.
نگهداری و عمر مفید
برنامه نگهداری پیشنهادی:
- فلومتر مغناطیسی: بررسی الکترودها و آستر هر ۶ ماه، تمیزکاری دورهای.
- فلومتر ورتکس: چک سنسور و Bluff Body سالانه، بررسی ارتعاش.
- عمومی: کالیبراسیون سالانه، جلوگیری از ضربه مکانیکی.
عمر مفید:
با نگهداری صحیح، مغناطیسی ۱۰–۱۵ سال و ورتکس ۸–۱۲ سال.
جدول مقایسه نگهداری:
| مورد | فلومتر مغناطیسی | فلومتر ورتکس |
|---|---|---|
| قطعات متحرک | ندارد | ندارد |
| حساسیت به رسوب | متوسط | بالا |
| هزینه نگهداری سالانه | پایین | متوسط |
انتخاب بین فلومتر ورتکس و مغناطیسی بستگی به نوع سیال، شرایط عملیاتی، دقت مورد نیاز و بودجه پروژه دارد. فلومتر مغناطیسی برای سیالات رسانا و کاربردهای دقیق آب و فاضلاب عالی است، در حالی که فلومتر ورتکس انعطافپذیری بیشتری برای گاز و بخار ارائه میدهد.
با درک تفاوتهای فنی و کاربردی این دو فناوری، میتوانید هزینهها را کاهش داده و دقت اندازهگیری را افزایش دهید.
