چرا بخار مستقیماً برای گیج فشار شرایط سختی ایجاد می‌کند؟

گیج فشار روی خط بخار معمولاً خیلی زودتر از همان گیج در سرویس آب، هوا یا روغن دچار مشکل می‌شود. اپراتور ممکن است بعد از چند هفته یا چند ماه ببیند عقربه دیگر دقیقاً به صفر برنمی‌گردد، عدد گیج با ترانسمیتر اختلاف پیدا کرده، عقربه نوسان دارد یا کل مکانیزم از تنظیم خارج شده است.

در این شرایط، علت فقط «فشار بالا» نیست.

بخار هم‌زمان گیج را در معرض دمای بالا، سیکل حرارتی، Pulsation، Condensate و در برخی خطوط Pressure Spike قرار می‌دهد. اگر مهندس ابزار دقیق گیج را فقط براساس Pressure Range انتخاب کند و دمای Process و روش نصب را نادیده بگیرد، حتی یک گیج با کیفیت نیز ممکن است عمر کوتاهی داشته باشد.

پاسخ کوتاه به سؤال اصلی مقاله این است:

گیج فشار روی خط بخار زود خراب می‌شود چون عنصر اندازه‌گیری و مکانیزم داخلی آن معمولاً نباید مستقیماً در معرض بخار داغ قرار گیرند. دمای بالا می‌تواند رفتار الاستیک Bourdon Tube را تغییر دهد، Zero را جابه‌جا کند، روی Accuracy و Hysteresis اثر بگذارد و به قطعات داخلی و سیل‌ها آسیب بزند.

به همین دلیل، در بسیاری از نصب‌های Steam Service، مهندس بین خط بخار و گیج از تجهیزی مانند Siphon استفاده می‌کند تا دمای سیال قبل از رسیدن به گیج کاهش پیدا کند.

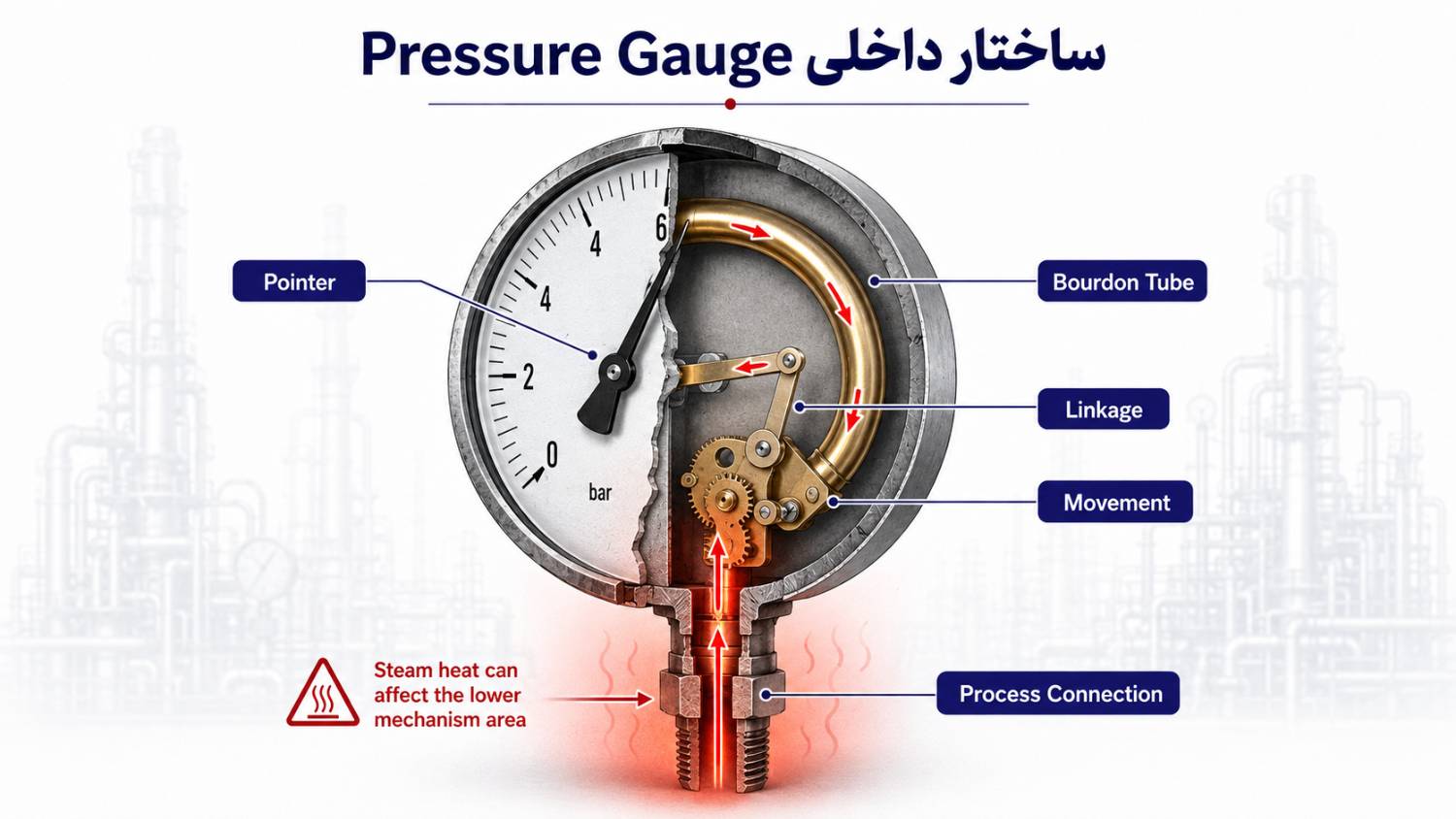

گیج فشار بوردون چگونه فشار را اندازه می‌گیرد؟

برای درک علت خرابی، ابتدا باید مسیر اندازه‌گیری داخل یک گیج فشار معمولی را بشناسیم.

در یک Bourdon Tube Pressure Gauge، فشار از Process Connection وارد Bourdon Tube می‌شود. Bourdon Tube یک المان فلزی خمیده و الاستیک است. وقتی فشار داخل آن افزایش پیدا می‌کند، شکل لوله کمی تغییر می‌کند.

مکانیزم داخلی این حرکت بسیار کوچک را به حرکت عقربه تبدیل می‌کند:

Process Pressure
      ↓
Bourdon Tube
      ↓
Linkage
      ↓
Movement
      ↓
Pointer

پس عددی که روی Dial می‌بینیم مستقیماً از تغییر شکل مکانیکی Bourdon Tube به دست می‌آید.

این نکته اهمیت زیادی دارد، چون رفتار این المان به خواص مکانیکی متریال وابسته است.

اگر Bourdon Tube تحت شرایطی کار کند که سازنده برای آن طراحی نکرده، رابطه بین فشار و تغییر شکل دیگر دقیقاً همان رابطه اولیه باقی نمی‌ماند.

چرا دمای بخار برای Bourdon Tube مهم است؟

بخار صنعتی می‌تواند دمای بسیار بالاتری از دمای محیط اطراف گیج داشته باشد.

مثلاً ممکن است اتاق یا فضای نصب فقط 30 تا 40 درجه سانتی‌گراد باشد، اما Process Steam در دمایی چند برابر آن قرار داشته باشد.

اگر گیج مستقیماً به خط متصل شود، بخار داغ وارد Process Connection و Bourdon Tube می‌شود.

در این حالت دما می‌تواند روی چند بخش اثر بگذارد:

• خواص مکانیکی Bourdon Tube
• اتصالات داخلی
• Linkage و Movement
• سیل‌ها و آب‌بندی‌ها
• Filling Liquid در گیج‌های Liquid-Filled

اما نکته اصلی در اندازه‌گیری، خود Bourdon Tube است.

Bourdon Tube باید در یک محدوده مشخص رفتار الاستیک داشته باشد. یعنی بعد از کاهش فشار، تقریباً به شکل اولیه خود برگردد.

اگر دما بیش از محدوده مجاز بالا رود، پاسخ مکانیکی آن می‌تواند تغییر کند.

نتیجه ممکن است به شکل Zero Shift، افزایش خطا یا تغییر Hysteresis دیده شود.

Zero Shift در گیج بخار چگونه ایجاد می‌شود؟

فرض کنید خط بخار در حال کار است و گیج 8 bar نشان می‌دهد. بعد از Shutdown، فشار کاملاً از روی گیج برداشته می‌شود.

در حالت سالم، عقربه باید دوباره به نقطه صفر برگردد.

اما اگر بعد از مدتی مشاهده کنیم عقربه روی:

0.2 bar

یا:

0.4 bar

باقی مانده، یکی از احتمالات این است که Bourdon Tube یا مکانیزم داخلی دیگر دقیقاً به وضعیت اولیه خود برنمی‌گردد.

این حالت می‌تواند از عوامل مختلفی ایجاد شود:

Overpressure، حرارت بیش از حد، Fatigue مکانیکی یا ترکیبی از این عوامل.

در چنین شرایطی، صرفاً تنظیم مجدد Pointer لزوماً مشکل اصلی را حل نمی‌کند.

اگر خود عنصر اندازه‌گیری تغییر شکل دائمی پیدا کرده باشد، گیج باید از نظر Accuracy و سلامت مکانیکی بررسی شود.

اثر حرارت همیشه به معنی خرابی ناگهانی نیست

یکی از دلایلی که آسیب حرارتی در Steam Service گاهی دیر تشخیص داده می‌شود این است که گیج ممکن است فوراً از کار نیفتد.

مثلاً در هفته اول ظاهراً درست عمل کند، اما به مرور:

• Zero کمی جابه‌جا شود.
• Accuracy افت کند.
• عقربه در مسیر رفت و برگشت اختلاف نشان دهد.
• گیج در نقاط مختلف Range رفتار یکسانی نداشته باشد.

یعنی Thermal Stress ممکن است به‌صورت تدریجی کیفیت اندازه‌گیری را پایین بیاورد.

برای مهندس ابزار دقیق، این موضوع مهم‌تر از خرابی کامل است، چون یک گیج معیوب که هنوز «عددی منطقی» نشان می‌دهد می‌تواند برای مدت طولانی در سرویس باقی بماند.

Process Temperature با Ambient Temperature فرق دارد

یکی از اشتباهات رایج هنگام انتخاب گیج این است که فقط دمای محیط نصب بررسی شود.

مثلاً گفته می‌شود:

Ambient Temperature = 40°C

و چون این دما برای گیج قابل قبول است، نتیجه می‌گیریم تجهیز مناسب است.

اما اگر گیج مستقیماً به Steam Line متصل شود، Process Temperature اهمیت بیشتری دارد.

فرض کنید:

Ambient = 35°C
Process Steam = 180°C

محفظه بیرونی گیج ممکن است در محیط 35 درجه قرار داشته باشد، اما Wetted Parts و Bourdon Tube می‌توانند تحت تأثیر سیالی با دمای بسیار بالاتر قرار بگیرند.

بنابراین در Steam Application باید حداقل دو پارامتر جداگانه را بررسی کرد:

Ambient Temperature
و
Process/Media Temperature

این دو عدد در Datasheet نباید با هم اشتباه شوند.

چرا بخار مستقیم به داخل گیج نمی‌تواند مانند هوای فشرده رفتار کند؟

در سرویس هوای فشرده، سیال ممکن است در دمای نزدیک محیط وارد Bourdon Tube شود.

اما در Steam Service، سیال هم فشار دارد و هم انرژی حرارتی بالایی حمل می‌کند.

پس Process Connection فقط مسیر انتقال فشار نیست؛ یک مسیر انتقال حرارت هم هست.

هرچه گیج مستقیم‌تر و نزدیک‌تر به خط بخار نصب شود، انتقال حرارت بیشتر می‌شود.

این موضوع به‌خصوص در خطوطی که Steam به‌طور دائم در جریان است اهمیت دارد.

به همین دلیل است که در یک نصب صحیح، طراح فقط به سؤال زیر پاسخ نمی‌دهد:

فشار خط چند bar است؟

بلکه می‌پرسد:

دمای سیال هنگام رسیدن به عنصر اندازه‌گیری چقدر خواهد بود؟

آیا فشار صحیح به معنی شرایط کاری صحیح گیج است؟

خیر.

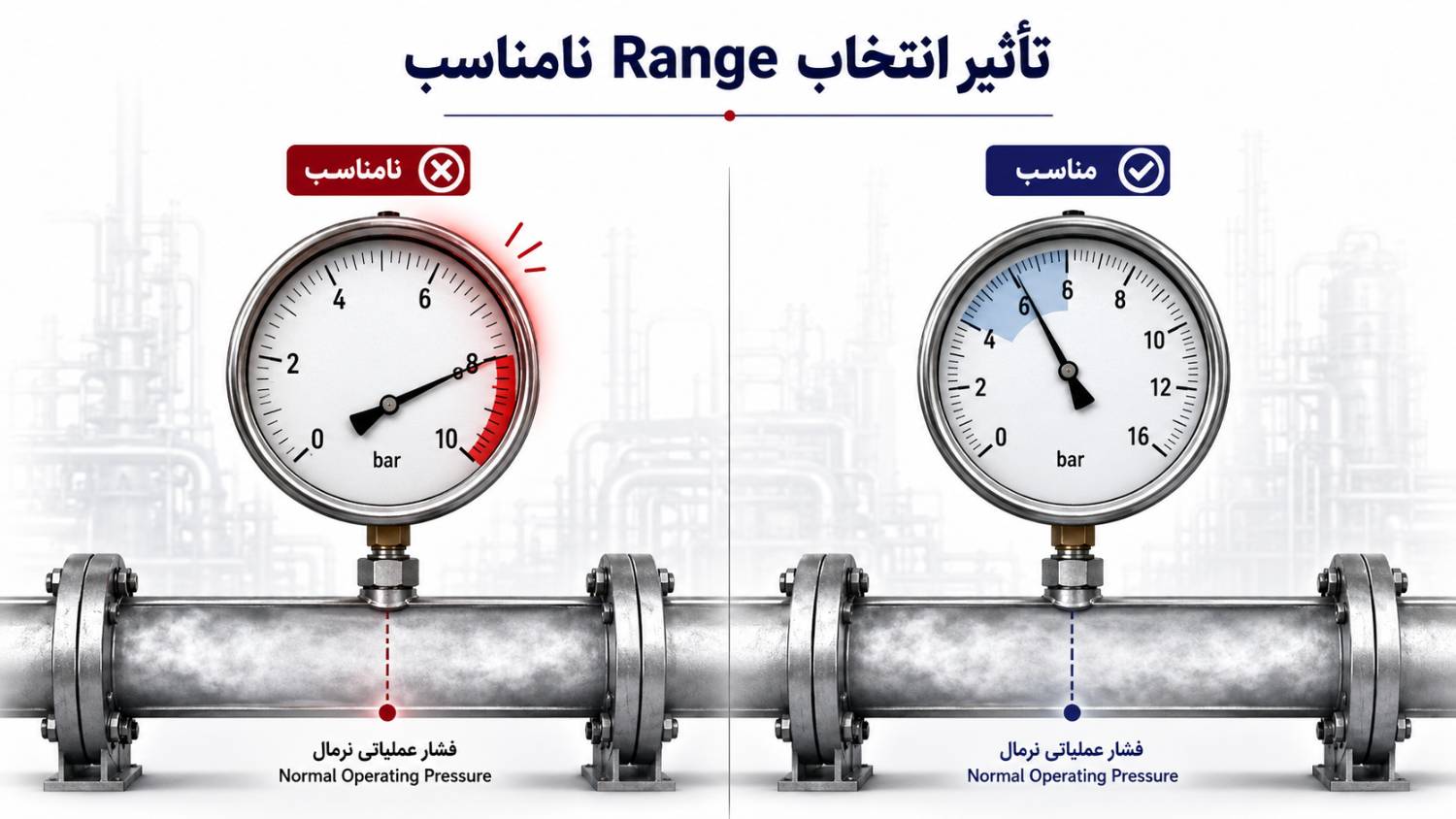

فرض کنید یک گیج Range زیر دارد:

0...16 bar

و فشار خط بخار:

8 bar

از نظر Pressure Range، شرایط خیلی خوب به نظر می‌رسد؛ چون گیج تقریباً در وسط Range کار می‌کند.

اما اگر دمای مجاز سیال برای آن مدل از دمای واقعی Steam پایین‌تر باشد، همچنان انتخاب اشتباه است.

این نکته یکی از پیام‌های اصلی مقاله است:

انتخاب صحیح Range به‌تنهایی تضمین نمی‌کند گیج برای Steam Service مناسب باشد.

برای سرویس بخار حداقل باید Pressure Range، Process Temperature، متریال Wetted Parts و روش Heat Protection را هم‌زمان بررسی کرد.

دمای بالا چه اثری روی Accuracy دارد؟

گیج فشار براساس یک رابطه مکانیکی کالیبره می‌شود:

Pressure → Bourdon Deflection → Pointer Position

اگر دما رفتار مکانیکی Bourdon Tube یا اجزای Movement را تغییر دهد، این رابطه می‌تواند کمی جابه‌جا شود.

فرض کنید در شرایط مرجع:

8 bar → Pointer exactly at 8 bar

اما در دمای بالا، همان 8 bar ممکن است به دلیل تغییر رفتار مکانیکی، عقربه را کمی بالاتر یا پایین‌تر قرار دهد.

این اختلاف ممکن است بعد از سرد شدن کاملاً از بین برود یا بخشی از آن باقی بماند.

پس باید میان دو حالت تفاوت بگذاریم:

Temperature Effect موقت
و
Permanent Thermal Damage

در حالت اول، گیج با تغییر دما کمی Drift می‌کند اما بعد از بازگشت شرایط به حالت عادی رفتار اولیه را تا حد زیادی بازیابی می‌کند.

در حالت دوم، المان یا مکانیزم آسیب می‌بیند و حتی بعد از سرد شدن نیز Zero یا Calibration دیگر مثل قبل نیست.

Hysteresis چرا می‌تواند بیشتر شود؟

Hysteresis یعنی گیج برای یک فشار یکسان، بسته به اینکه فشار در حال افزایش یا کاهش باشد، عدد کمی متفاوت نشان دهد.

مثلاً:

در مسیر افزایش فشار:

8 bar → 8.1 bar indication

اما در مسیر کاهش فشار:

8 bar → 7.9 bar indication

این اختلاف می‌تواند از رفتار مکانیکی Bourdon Tube و Movement ناشی شود.

اگر Heat Stress یا Overpressure روی عنصر اندازه‌گیری اثر بگذارد، Hysteresis ممکن است افزایش پیدا کند.

به همین دلیل، برای بررسی سلامت یک گیج بخار فقط یک نقطه اندازه‌گیری کافی نیست.

اگر شک داریم تجهیز آسیب دیده، آزمون چندنقطه‌ای در مسیر افزایشی و کاهشی اطلاعات بسیار بیشتری می‌دهد.

آیا روغنی بودن گیج مشکل دمای بخار را حل می‌کند؟

خیر.

این یکی از سوءبرداشت‌های مهم در انتخاب گیج است.

گیج‌های Liquid-Filled معمولاً برای کاهش اثر Vibration و نوسان عقربه کاربرد دارند. مایع داخل Case حرکت مکانیزم و Pointer را Damping می‌کند.

اما Filling Liquid نمی‌تواند به‌تنهایی جای محافظت حرارتی مناسب را بگیرد.

اگر بخار با دمای بالا مستقیماً وارد Bourdon Tube شود، ممکن است گیج Liquid-Filled نیز دچار مشکل شود.

علاوه بر آن، خود Filling Liquid نیز محدوده دمای کاری دارد.

بنابراین:

Liquid Filling → کمک به کنترل Vibration/Pulsation

Siphon یا Heat Isolation → کاهش اثر دمای Steam

این دو نقش متفاوت‌اند.

چرا بدنه گیج خیلی داغ می‌شود؟

اگر Case گیج به‌طور غیرعادی داغ باشد، این موضوع یک نشانه مهم است.

ممکن است Heat Transfer از یکی از مسیرهای زیر رخ دهد:

Conduction از Process Connection

یا

Radiation از Steam Pipe

حتی اگر Siphon وجود داشته باشد، نصب گیج بسیار نزدیک به یک خط بدون عایق یا سطح داغ می‌تواند Case را گرم کند.

بنابراین فاصله فیزیکی، Orientation و Location نیز اهمیت دارند.

در سرویس‌های دمای بالا، روش صحیح نصب فقط به انتخاب یک Accessory محدود نمی‌شود.

چرا خرابی حرارتی گاهی با Overpressure اشتباه گرفته می‌شود؟

Thermal Damage و Overpressure می‌توانند بعضی نشانه‌های مشابه ایجاد کنند.

مثلاً هر دو ممکن است باعث شوند:

• عقربه به صفر برنگردد.
• Calibration جابه‌جا شود.
• Hysteresis افزایش پیدا کند.

برای تشخیص بهتر باید سابقه Process را بررسی کرد.

اگر فشار هرگز از محدوده مجاز عبور نکرده اما گیج مستقیماً روی Steam داغ نصب شده، Temperature Effect احتمال بیشتری دارد.

اگر در زمان Start-up یا Valve Operation فشارهای لحظه‌ای شدید رخ داده‌اند، Pressure Spike نیز باید بررسی شود.

در بسیاری از خطوط Steam، هر دو عامل هم‌زمان وجود دارند. این موضوع را در بخش سوم دقیق‌تر بررسی می‌کنیم.

یک مثال مهندسی ساده

فرض کنید روی یک خط Steam با فشار کاری:

Operating Pressure = 7 bar

یک گیج با Range:

0...16 bar

نصب کرده‌ایم.

از نظر Range، انتخاب اولیه مناسب به نظر می‌رسد.

اما گیج بدون Siphon مستقیماً روی خطی با Steam داغ نصب شده است.

پس از چند ماه:

Zero indication after depressurizing = 0.35 bar

تکنسین گیج را باز می‌کند و روی Bench می‌بیند در نقاط میانی نیز کمی اختلاف دارد.

در این وضعیت، تعویض گیج با یک گیج جدیدِ دقیقاً مشابه، بدون اصلاح Installation، احتمالاً فقط چرخه خرابی را تکرار می‌کند.

راه‌حل مهندسی باید علت را هدف بگیرد:

چرا دمای Steam مستقیماً به عنصر اندازه‌گیری رسیده است؟

چرا کالیبراسیون مجدد همیشه راه‌حل نیست؟

فرض کنید گیج بخار Zero Shift پیدا کرده و آن را دوباره کالیبره می‌کنیم.

اگر علت اصلی همچنان وجود داشته باشد:

Direct Steam Exposure

گیج دوباره تحت همان Thermal Stress قرار می‌گیرد.

حتی اگر Calibration اولیه کاملاً صحیح باشد، احتمال بازگشت خطا زیاد است.

بنابراین در Steam Service باید میان دو موضوع فرق گذاشت:

اصلاح Accuracy فعلی گیج

و

حذف علت خرابی

Calibration فقط مورد اول را بررسی می‌کند.

Siphon، انتخاب Range، Material Selection و Installation صحیح به مورد دوم مربوط می‌شوند.

نقش متریال Bourdon Tube

تمام Bourdon Tubeها الزاماً برای شرایط یکسان طراحی نشده‌اند.

متریال عنصر اندازه‌گیری باید با:

• فشار
• دمای Process
• خواص خورندگی سیال
• شرایط محیطی

سازگار باشد.

در برخی سرویس‌ها، Stainless Steel انتخاب مناسب‌تری نسبت به Copper Alloy است. اما انتخاب دقیق باید براساس Datasheet و شرایط واقعی Process انجام شود.

پس «گیج استیل» یا «گیج تمام استیل» به‌تنهایی پاسخ کافی نیست.

مهندس باید بررسی کند که Wetted Parts واقعی چه متریالی دارند و سازنده چه محدودیت دمایی برای آن‌ها اعلام کرده است.

خرابی زودرس گیج همیشه به معنی کیفیت پایین گیج نیست

اگر یک گیج روی Steam Line چند بار پشت سر هم خراب شود، اولین نتیجه نباید این باشد که برند یا مدل گیج کیفیت مناسبی ندارد.

اگر تجهیز خارج از Design Condition کار کند، حتی یک Pressure Gauge با Accuracy و کیفیت ساخت خوب نیز عمر مناسبی نخواهد داشت.

برای بررسی علت باید چند سؤال مطرح کنیم:

آیا Steam مستقیماً به گیج می‌رسد؟

آیا Media Temperature با مشخصات تجهیز سازگار است؟

آیا Siphon وجود دارد؟

آیا Siphon واقعاً Liquid Seal دارد؟

آیا فشارهای لحظه‌ای یا Pulsation وجود دارند؟

آیا گیج در Range مناسب کار می‌کند؟

این نگاه از تعویض مکرر تجهیز بدون اصلاح Root Cause جلوگیری می‌کند.

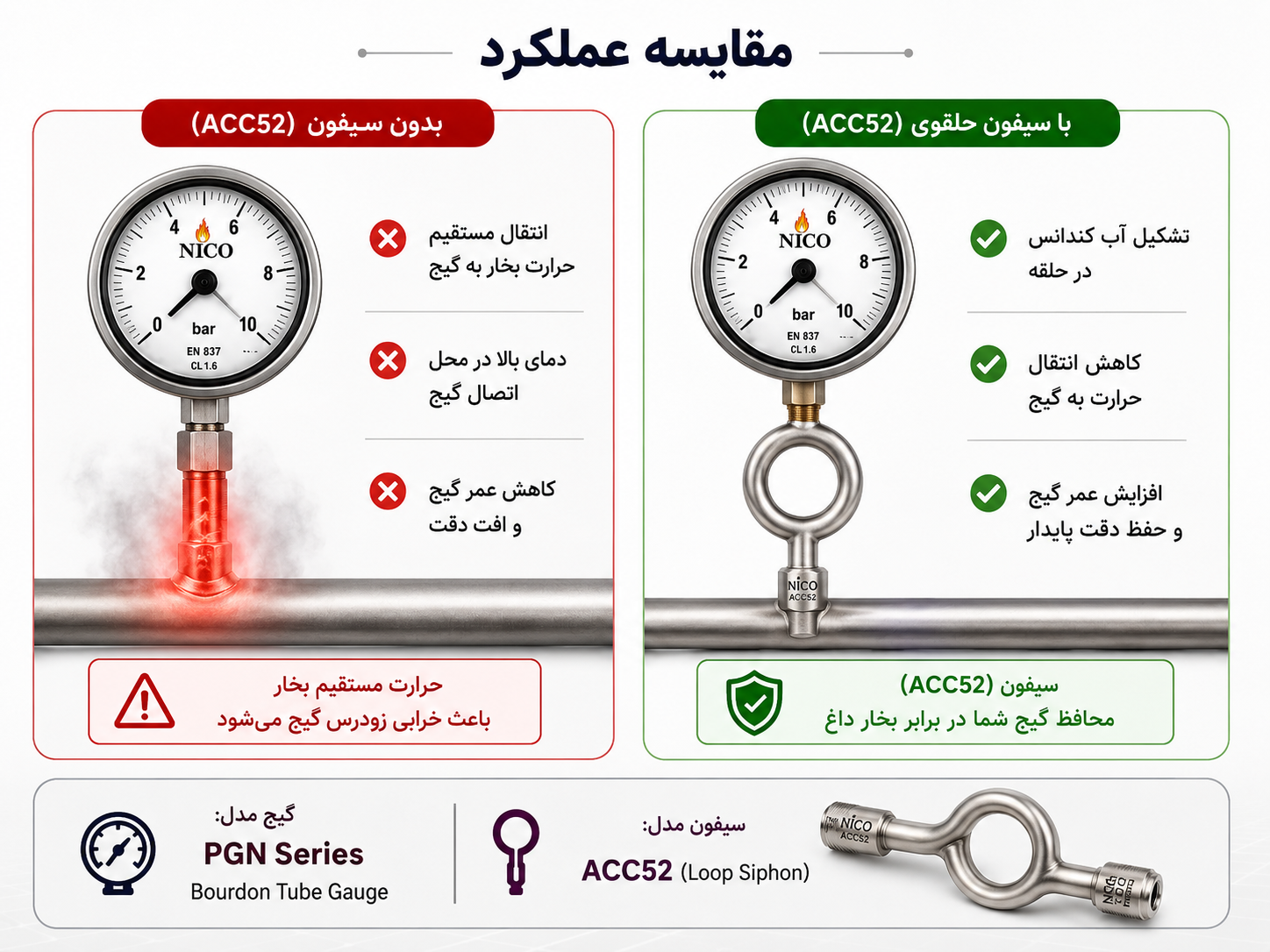

Siphon چگونه از گیج فشار در خط بخار محافظت می‌کند؟

در بسیاری از خطوط بخار، نصب مستقیم Pressure Gauge روی Process Connection تصمیم مناسبی نیست. حتی اگر Range گیج کاملاً درست انتخاب شده باشد، Steam می‌تواند دمایی بسیار بالاتر از محدوده مناسب Wetted Parts و Bourdon Tube داشته باشد. در چنین شرایطی، Siphon به‌عنوان یک جداکننده حرارتی ساده اما بسیار مؤثر بین خط بخار و گیج قرار می‌گیرد.

نقش Siphon را نباید با Pressure Regulator یا Snubber اشتباه گرفت. Siphon قرار نیست فشار را کاهش دهد. وظیفه اصلی آن این است که تماس مستقیم بخار داغ با عنصر اندازه‌گیری گیج را محدود کند و از طریق تشکیل Condensate، دمای سیال در محل ورود به گیج را پایین بیاورد.

به همین دلیل، در Steam Service فقط وجود Siphon مهم نیست؛ نحوه نصب، تشکیل Liquid Seal، وضعیت Condensate و باز بودن مسیر داخلی آن نیز اهمیت دارد.

Siphon دقیقاً چه کاری انجام می‌دهد؟

وقتی بخار وارد Siphon می‌شود، بخشی از آن در مسیر خمیده فلزی حرارت از دست می‌دهد و Condense می‌شود. آب حاصل در قسمت پایین Siphon باقی می‌ماند و یک ستون مایع تشکیل می‌دهد.

در نتیجه مسیر انتقال فشار چنین می‌شود:

Steam Line
   ↓
Hot Steam
   ↓
Siphon
   ↓
Condensate / Water Seal
   ↓
Pressure Gauge

فشار فرآیند همچنان از طریق این ستون مایع به Bourdon Tube منتقل می‌شود، اما Steam داغ دیگر به همان شکل مستقیم به داخل گیج نمی‌رسد.

این همان نکته‌ای است که گاهی اشتباه تفسیر می‌شود:

Siphon فشار بخار را حذف نمی‌کند؛ دمای سیالی را که به گیج می‌رسد کاهش می‌دهد.

اگر فشار Steam برابر 8 bar باشد، وجود Siphon به این معنا نیست که گیج باید فشار بسیار کمتری ببیند. در شرایط پایدار، فشار از طریق Condensate منتقل می‌شود و گیج همچنان فشار فرآیند را اندازه می‌گیرد، با این تفاوت که از تماس مستقیم با Steam بسیار داغ محافظت می‌شود.

چرا Condensate داخل Siphon لازم است؟

در سرویس بخار، وجود آب داخل Siphon بخشی از عملکرد طبیعی آن است.

اگر Siphon پر از Condensate باشد، Steam هنگام رسیدن به این ستون مایع دیگر مسیر مستقیم و آزاد تا Bourdon Tube ندارد. ستون آب مانند یک Thermal Buffer عمل می‌کند و مقدار زیادی از انتقال حرارت مستقیم را محدود می‌کند.

بنابراین اگر تکنسین هنگام باز کردن Siphon مقداری آب داخل آن مشاهده کند، نباید فوراً آن را نشانه خرابی بداند.

در شرایط مناسب، همین Condensate لایه حفاظتی اصلی میان Steam و Pressure Gauge است.

این موضوع با Impulse Lineهایی که در سرویس Gas باید خشک بمانند متفاوت است. در Steam Gauge Application، تشکیل کنترل‌شده Condensate عملکرد مطلوبی دارد.

چرا Siphon خشک می‌تواند مشکل‌ساز باشد؟

یکی از حساس‌ترین زمان‌ها برای گیج فشار بخار، Start-up بعد از نصب یا Maintenance است.

فرض کنید Siphon باز شده، تخلیه شده و دوباره در خط نصب شده است. داخل آن هیچ آبی وجود ندارد.

اگر Steam داغ بلافاصله وارد این مسیر شود، تا زمانی که Condensate کافی تشکیل شود، بخار می‌تواند به سمت گیج پیشروی کند و دمای Wetted Parts را سریع بالا ببرد.

اگر این اتفاق بارها تکرار شود، گیج همان Thermal Stress را تجربه می‌کند که Siphon قرار بود آن را کاهش دهد.

به همین دلیل، رویه نصب و راه‌اندازی باید شرایط Formation of Condensate Seal را در نظر بگیرد. روش دقیق آماده‌سازی Siphon باید با دستورالعمل سازنده، شرایط فرآیند و روش اجرایی سایت هماهنگ باشد.

نکته مهم این است که وجود خود Siphon بدون وجود یا تشکیل صحیح Liquid Seal، همیشه حفاظت حرارتی مورد انتظار را ایجاد نمی‌کند.

Pigtail Siphon و Coil Siphon چه تفاوتی دارند؟

Siphonها در شکل‌های مختلف ساخته می‌شوند. دو فرم رایج عبارت‌اند از:

Pigtail Siphon
که مسیر آن شبیه یک حلقه یا دم خوک است.

Coil یا U-Type Siphon
که بسته به طراحی، یک یا چند خم برای نگه‌داشتن Condensate ایجاد می‌کند.

هر دو طراحی یک هدف اصلی دارند: ایجاد مسیر انتقال فشار همراه با کاهش تماس مستقیم Steam داغ با Instrument.

انتخاب شکل مناسب فقط به ظاهر بستگی ندارد. مهندس باید مواردی مانند:

• فشار طراحی
• دمای Steam
• Orientation نصب
• Connection Size
• Material
• فضای نصب

را در نظر بگیرد.

پس نمی‌توان گفت یک فرم در تمام پروژه‌ها همیشه بهتر از فرم دیگر است.

آیا Siphon دمای بخار را تا یک مقدار ثابت کاهش می‌دهد؟

خیر.

نباید تصور کنیم Siphon یک Heat Exchanger دقیق با خروجی دمای ثابت است.

میزان کاهش دما به چند عامل بستگی دارد:

• دمای Steam
• Pressure
• طول و شکل Siphon
• Material
• Ambient Temperature
• جریان Heat Transfer
• وضعیت Condensate
• فاصله Gauge از Steam Line

به همین دلیل، اگر گیج محدودیت دمایی سختی دارد، فقط وجود Siphon بدون ارزیابی دمای واقعی کافی نیست.

در شرایط دمای بسیار بالا ممکن است طراح به روش‌های اضافی مانند Impulse Extension، Remote Mounting یا Cooling Element نیاز داشته باشد.

چرا فشار از داخل Condensate عبور می‌کند؟

گاهی این سؤال مطرح می‌شود که اگر Siphon با آب پر شود، چگونه فشار Steam به گیج منتقل می‌شود؟

مایع تقریباً تراکم‌ناپذیر است و فشار را منتقل می‌کند.

اگر Steam روی سطح Condensate فشار وارد کند، این فشار از طریق ستون مایع به سمت Bourdon Tube انتقال پیدا می‌کند.

در حالت ایده‌آل:

Steam Pressure
      ↓
Condensate
      ↓
Bourdon Tube

بنابراین Liquid Seal مانع اندازه‌گیری فشار نیست.

کاری که انجام می‌دهد عمدتاً ایجاد جداسازی حرارتی بین Steam و عنصر اندازه‌گیری است.

آیا Siphon باعث خطای فشار می‌شود؟

در یک نصب صحیح، Siphon نباید یک Pressure Drop دائمی و معنی‌دار شبیه Restrictor ایجاد کند.

اما چون داخل آن ستون مایع وجود دارد، اختلاف ارتفاع می‌تواند یک Head هیدرواستاتیک ایجاد کند.

رابطه عمومی:

ΔP = ρ × g × h

است.

که در آن:

• (\rho) چگالی Condensate است.
• (g) شتاب گرانش است.
• (h) اختلاف ارتفاع مؤثر ستون مایع است.

برای مثال، اگر اختلاف ارتفاع مؤثر فقط 0.3 متر و سیال تقریباً آب باشد:

ΔP ≈ 1000 × 9.81 × 0.3

ΔP ≈ 2943 Pa

یعنی حدود:

ΔP ≈ 0.029 bar

در یک گیج 0 تا 16 bar این مقدار معمولاً بسیار کوچک‌تر از Full Scale است، اما در Rangeهای بسیار پایین می‌تواند معنی‌دار شود.

بنابراین اثر Static Head باید نسبت به Range واقعی گیج ارزیابی شود، نه اینکه همیشه نادیده گرفته شود.

Orientation نصب چه اهمیتی دارد؟

Siphon برای نگه‌داشتن Condensate به شکل هندسی خود متکی است.

اگر تجهیز با Orientation نامناسب نصب شود، ممکن است Liquid Seal پایدار به شکل مورد انتظار تشکیل نشود یا دراینج/تجمع مایع رفتار نامناسبی پیدا کند.

همچنین وزن Gauge و Siphon نباید تنش مکانیکی غیرضروری روی Connection ایجاد کند.

این مسئله در گیج‌های بزرگ یا خطوطی که Vibration دارند مهم‌تر می‌شود.

پس هنگام نصب باید علاوه بر Thread Size و Pressure Rating، جهت نصب و Support مکانیکی را نیز بررسی کرد.

چرا قرار دادن گیج بلافاصله روی Siphon همیشه کافی نیست؟

Siphon میزان زیادی از Heat Transfer مستقیم را کاهش می‌دهد، اما محیط اطراف نیز می‌تواند Case را گرم کند.

فرض کنید Steam Pipe بدون Insulation و در دمای بالا قرار دارد و Gauge درست چند سانتی‌متر بالای آن نصب شده است.

حتی اگر Siphon از انتقال مستقیم بخار جلوگیری کند، Radiant Heat از سطح Pipe می‌تواند Case و مکانیزم گیج را گرم کند.

در چنین شرایطی، مهندس باید Location را نیز بررسی کند.

گاهی افزایش فاصله، تغییر Orientation یا Remote Mounting می‌تواند شرایط کاری گیج را بهتر کند.

آیا طول بیشتر Siphon همیشه بهتر است؟

خیر.

افزایش مسیر می‌تواند Heat Dissipation را بهتر کند، اما طول بیشتر همیشه یک مزیت بدون هزینه نیست.

مسیر بلندتر می‌تواند:

• حجم Condensate را افزایش دهد.
• Response Time را تغییر دهد.
• فضای بیشتری بخواهد.
• احتمال گرفتگی یا رسوب را بیشتر کند.
• بار مکانیکی نصب را افزایش دهد.

بنابراین طراح باید از Configuration مناسب برای Process استفاده کند، نه اینکه صرفاً طول Siphon را بیشتر کند.

گرفتگی Siphon چگونه خود را نشان می‌دهد؟

Siphon در طول کار می‌تواند تحت تأثیر رسوب، محصولات خوردگی یا آلودگی Process قرار گیرد.

اگر مسیر داخلی محدود شود، Pressure Transmission کند می‌شود.

مثلاً فشار خط از:

5 bar

به:

8 bar

افزایش می‌یابد، اما Gauge خیلی دیر به عدد جدید می‌رسد.

در این شرایط ممکن است خود Gauge کاملاً سالم باشد؛ Siphon عملاً مانند یک Restriction شدید عمل می‌کند.

اگر گرفتگی کامل شود، ممکن است یک فشار قبلی داخل مسیر محبوس شود و Gauge عددی را نشان دهد که دیگر نماینده وضعیت جاری Process نیست.

پس Slow Response یکی از علائمی است که باید مسیر Process Connection و Siphon را هم وارد عیب‌یابی کند.

آیا می‌توان برای کاهش Pulsation از Siphon استفاده کرد؟

Siphon ممکن است به دلیل حجم و هندسه خود بخشی از تغییرات سریع را تضعیف کند، اما نباید آن را جایگزین تجهیز تخصصی کنترل Pulsation دانست.

اگر مشکل اصلی Pressure Pulsation باشد، تجهیزی مانند Snubber برای این وظیفه طراحی شده است.

تفاوت کاربردی:

Siphon → حفاظت حرارتی در Steam Service

Snubber → کاهش اثر Pulsation و Pressure Spike روی Gauge

این تمایز مهم است.

اگر گیج روی خط بخار هم از دمای بالا و هم از Pulsation رنج ببرد، ممکن است طراحی مناسب به بیش از یک روش حفاظتی نیاز داشته باشد.

آیا Siphon و Snubber را می‌توان با هم استفاده کرد؟

در بعضی کاربردها بله، اما ترتیب نصب، متریال، Pressure Rating و احتمال گرفتگی باید با دقت بررسی شوند.

اضافه کردن Accessoryهای متعدد بدون محاسبه می‌تواند Response گیج را بیش از حد کند کند.

به‌خصوص اگر Process دارای آلودگی یا رسوب باشد، Restrictionهای کوچک می‌توانند به‌سرعت مسدود شوند.

بنابراین این سؤال را نباید با قاعده ثابت پاسخ داد.

مهندس باید مشخص کند که هدف اصلی چیست:

• کاهش دما
• کاهش Pulsation
• حفاظت در برابر Overpressure
• Isolation
• یا ترکیبی از آن‌ها

بعد Accessory مناسب را انتخاب کند.

چه تفاوتی بین Siphon و Gauge Saver وجود دارد؟

Gauge Saver معمولاً برای محافظت گیج در برابر Overpressure کاربرد دارد.

Siphon وظیفه متفاوتی دارد.

اگر Steam Line فشار کاری 8 bar داشته باشد ولی گاهی Surge تا 20 bar ایجاد کند، Siphon به‌تنهایی نمی‌تواند Bourdon Tube را از آن Overpressure محافظت کند.

از طرف دیگر، Gauge Saver نیز به‌تنهایی مشکل دمای بالا را حل نمی‌کند.

پس:

High Temperature → Siphon / Thermal Protection

Pulsation → Snubber

Overpressure → Gauge Saver / Range & Protection Strategy

هر تجهیز یک Root Cause متفاوت را هدف می‌گیرد.

چرا Siphon در بخار با Impulse Line معمولی فرق دارد؟

هر دو Pressure را منتقل می‌کنند، اما فلسفه استفاده یکسان نیست.

در یک Impulse Line ممکن است هدف این باشد که Instrument را از Process Tap دور کنیم یا شرایط نصب خاصی ایجاد کنیم.

در Siphon، تشکیل کنترل‌شده Condensate بخش مهمی از عملکرد حرارتی است.

بنابراین در Steam Gauge Service وجود مایع در مسیر لزوماً مشکل نیست؛ برعکس، بخشی از حفاظت است.

این همان چیزی است که گاهی تکنسینی که به سرویس Gas عادت دارد ممکن است اشتباه تفسیر کند.

آیا Condensate می‌تواند باعث Corrosion شود؟

بله، بسته به کیفیت Steam و Condensate، متریال مسیر اهمیت دارد.

آب خالص نظری و Condensate واقعی یک نیروگاه یا واحد صنعتی الزاماً شرایط شیمیایی یکسانی ندارند.

وجود اکسیژن، مواد شیمیایی Water Treatment، CO₂ و آلاینده‌های Process می‌تواند روی Corrosion اثر بگذارد.

بنابراین متریال Siphon و Wetted Parts باید با شرایط واقعی Steam/Condensate سازگار باشد.

فقط Pressure Rating برای انتخاب متریال کافی نیست.

اگر Siphon نشتی داشته باشد چه اتفاقی می‌افتد؟

نشتی در Thread، Weld یا Connection می‌تواند باعث کاهش قابلیت انتقال فشار و ایجاد شرایط ناایمن شود.

اگر نشتی به اتمسفر باشد، Gauge ممکن است کمتر از فشار واقعی نشان دهد.

همچنین Steam Leak خودش یک خطر عملیاتی مهم ایجاد می‌کند.

بنابراین Leakage Inspection بخشی از نگهداری سیستم Gauge است، نه صرفاً یک مسئله مربوط به Accuracy.

اتصالات باید برای Pressure، Temperature و نوع Connection مناسب انتخاب شوند و تکنسین باید آن‌ها را طبق روش صحیح نصب کند.

شیر ایزوله چه نقشی در کنار Siphon دارد؟

در بسیاری از نصب‌ها، یک Root Valve یا Needle Valve بین Process و Instrumentation قرار دارد تا کاربر بتواند Gauge را برای Maintenance یا تعویض ایزوله کند.

این Valve جای Siphon را نمی‌گیرد.

Siphon Heat Protection ایجاد می‌کند، در حالی که Valve امکان Isolation و Service را فراهم می‌کند.

وجود یک Isolation Valve مناسب به تیم تعمیرات اجازه می‌دهد بدون خارج کردن کل Steam Line از سرویس، طبق طراحی و دستورالعمل ایمنی پروژه Gauge را ایزوله کند.

چرا باز کردن سریع Valve می‌تواند برای گیج بد باشد؟

حتی اگر Siphon به‌درستی نصب شده باشد، اعمال ناگهانی فشار می‌تواند مکانیزم Gauge را تحت Shock قرار دهد.

اگر Isolation Valve ناگهان باز شود، فشار سریع به سمت Bourdon Tube منتقل می‌شود.

در خطوطی که Pressure Spike یا Pulsation دارند، این موضوع حساس‌تر است.

راه‌اندازی Instrumentation باید کنترل‌شده باشد و تیم سایت باید الزامات سازنده و رویه‌های Commissioning را رعایت کند.

هدف این است که Bourdon Tube به‌جای یک ضربه ناگهانی، فشار را در شرایط قابل‌کنترل دریافت کند.

یک سناریوی واقعی: Siphon نصب شده ولی گیج باز هم خراب می‌شود

فرض کنید روی Steam Line یک Siphon نصب شده است، اما Pressure Gauge همچنان هر چند ماه یک‌بار دچار Zero Shift می‌شود.

وجود Siphon به‌تنهایی نشان نمی‌دهد که Installation به‌درستی انجام شده است.

مهندس باید موارد زیر را بررسی کند:

• آیا مسیر Siphon باز است؟
• آیا Condensate Seal به‌درستی تشکیل می‌شود؟
• آیا Orientation نصب صحیح است؟
• آیا Gauge در معرض Radiant Heat قرار دارد؟
• آیا Pressure Spike در خط وجود دارد؟
• آیا Range گیج با شرایط فرآیند تناسب دارد؟
• آیا Vibration یا Pulsation شدید روی گیج اثر می‌گذارد؟

ممکن است مشکل اصلی اصلاً Heat نباشد و گیج به دلیل Overpressure یا Pulsation آسیب ببیند.

به همین دلیل، Root Cause Analysis نباید در جمله «Siphon دارد، پس مشکل دما نیست» متوقف شود.

چگونه بفهمیم Siphon کار خود را انجام می‌دهد؟

فقط بررسی شکل ظاهری Siphon کافی نیست.

تیم نگهداری باید چند نشانه عملکردی را نیز بررسی کند:

اگر بدنه Gauge به‌طور غیرعادی داغ باشد، Heat Transfer از خط بخار به گیج همچنان زیاد است.

اگر Gauge با تأخیر به تغییرات فشار پاسخ دهد، تیم نگهداری باید احتمال Restriction یا گرفتگی مسیر را بررسی کند.

اگر Gauge پس از هر Start-up دچار Drift شود، تیم نگهداری باید شرایط راه‌اندازی، وضعیت Condensate داخل Siphon و انتقال حرارت به گیج را بررسی کند.

اگر Zero Shift بعد از Pressure Surge ظاهر می‌شود، مشکل احتمالاً فقط حرارتی نیست.

این تحلیل رفتار تجهیز معمولاً اطلاعات بیشتری از تعویض مکرر آن می‌دهد.

آیا می‌توان گیج را دورتر از خط نصب کرد؟

در برخی کاربردها، Remote Mounting می‌تواند راهکار مناسبی باشد.

هدف این است که Gauge از:

• Heat Source
• Vibration
• محل دشوار برای خواندن

دور شود.

در این حالت از یک مسیر انتقال فشار مناسب استفاده می‌شود.

اما این طراحی نیز باید Static Head، Condensation، Leakage، Response Time و Material Compatibility را در نظر بگیرد.

پس Remote Mounting یک راهکار مهندسی است، نه صرفاً اضافه کردن یک لوله بلند.

Siphon چگونه عمر گیج را افزایش می‌دهد؟

اگر طراحی و نصب درست باشد، Siphon یکی از مهم‌ترین عوامل کاهش Thermal Stress روی Pressure Gauge است.

این تجهیز ساده باعث می‌شود:

Steam داغ مستقیماً وارد Bourdon Tube نشود، Condensate یک Thermal Barrier ایجاد کند و Temperature Exposure عنصر اندازه‌گیری کاهش پیدا کند.

نتیجه می‌تواند کاهش احتمال:

Zero Drift، Thermal Error و آسیب زودرس قطعات داخلی

باشد.

اما Siphon نمی‌تواند مشکلاتی مانند Range اشتباه، Pressure Surge، شدید بودن Pulsation یا Vibration را به‌تنهایی اصلاح کند.

فقط دمای بخار مقصر نیست؛ Pulsation، Pressure Spike و انتخاب Range چگونه گیج فشار را خراب می‌کنند؟

در بخش قبل دیدیم که استفاده صحیح از Siphon می‌تواند تماس مستقیم بخار داغ با Bourdon Tube را محدود کند. اما یک سؤال مهم باقی می‌ماند:

چرا بعضی گیج‌های فشار با وجود نصب Siphon باز هم خیلی زود خراب می‌شوند؟

در بسیاری از خطوط بخار، پاسخ را باید در شرایط دینامیکی فشار جست‌وجو کرد.

فشار خط همیشه یک عدد ثابت و آرام نیست. باز و بسته شدن شیرها، تغییر بار مصرف‌کننده، عملکرد Control Valve، Start-up، تجمع Condensate و بعضی شرایط فرآیندی می‌توانند فشار را به‌صورت لحظه‌ای یا دوره‌ای تغییر دهند.

در چنین شرایطی، گیج فقط مثلاً «8 bar» را اندازه نمی‌گیرد. Bourdon Tube ممکن است هزاران بار تحت تغییرات کوچک فشار قرار بگیرد یا در یک لحظه Pressure Spike بسیار بالاتری از فشار کاری معمول دریافت کند.

به همین دلیل، هنگام بررسی خرابی گیج فشار در خط بخار باید سه سؤال جداگانه مطرح کنیم:

فشار نرمال خط چقدر است؟ فشار تا چه حد نوسان می‌کند؟ و بیشترین فشار لحظه‌ای که ممکن است به گیج برسد چقدر است؟

این سه عدد الزاماً یکسان نیستند.

فشار کاری 8 bar الزاماً به معنی سرویس آرام 8 bar نیست

فرض کنید یک Steam Line در شرایط پایدار تقریباً در فشار زیر کار می‌کند:

Normal Operating Pressure = 8 bar

تکنسین به همین عدد نگاه می‌کند و یک گیج 0 تا 10 bar انتخاب می‌کند.

در نگاه اول، انتخاب منطقی به نظر می‌رسد. فشار 8 bar داخل Range گیج قرار دارد.

اما در عمل ممکن است فشار خط چنین رفتاری داشته باشد:

Normal Pressure = 8 bar
Frequent Variation = 7.2 ... 8.8 bar
Occasional Surge = 11 bar

در این وضعیت، گیج بخش زیادی از زمان را نزدیک انتهای Scale کار می‌کند و در بعضی لحظات حتی فشاری بالاتر از Full Scale دریافت می‌کند.

بنابراین سؤال صحیح این نیست که:

«آیا فشار نرمال داخل Range گیج قرار دارد؟»

بلکه باید پرسید:

«آیا Range انتخاب‌شده برای فشار کاری، نوسانات معمول و Overpressure احتمالی مناسب است؟»

همین تفاوت ساده می‌تواند عمر گیج را به‌شدت تحت تأثیر قرار دهد.

Pulsation چیست و چه بلایی سر گیج فشار می‌آورد؟

Pressure Pulsation به تغییرات تکرارشونده فشار گفته می‌شود. این تغییرات ممکن است کوچک باشند، اما اگر به‌طور مداوم ادامه پیدا کنند، روی مکانیزم مکانیکی گیج اثر می‌گذارند.

در یک گیج Bourdon Tube، هر تغییر فشار باعث حرکت بسیار کوچکی در Bourdon Tube می‌شود. این حرکت از طریق Linkage و Movement به عقربه منتقل می‌شود.

اگر فشار پایدار باشد، عقربه نیز تقریباً در یک نقطه ثابت می‌ماند.

اما در یک خط دارای Pulsation، مسیر به شکل دیگری است:

Pressure Pulsation
       ↓
Repeated Bourdon Tube Deflection
       ↓
Repeated Linkage Movement
       ↓
Movement Wear
       ↓
Pointer Oscillation

در نتیجه، قطعات مکانیکی گیج دائماً در حرکت هستند.

ممکن است دامنه این حرکت کوچک باشد، اما تعداد سیکل‌ها زیاد است. در طول زمان، همین بارگذاری تکراری می‌تواند Wear و Fatigue را افزایش دهد.

لرزش عقربه فقط یک مشکل خوانایی نیست

یکی از علائم واضح Pulsation این است که عقربه Pressure Gauge دائماً اطراف یک مقدار حرکت می‌کند.

مثلاً به‌جای اینکه روی 7 bar ثابت بماند، بین:

6.6 ... 7.4 bar

نوسان می‌کند.

اپراتور در این حالت نمی‌تواند مقدار دقیق فشار را راحت بخواند. اما مشکل اصلی فقط خوانایی نیست.

هر حرکت عقربه یعنی مکانیزم داخلی نیز حرکت کرده است.

اگر این رفتار ساعت‌ها و روزها ادامه پیدا کند، تعداد سیکل‌های مکانیکی می‌تواند بسیار زیاد شود.

در چنین شرایطی ممکن است به مرور:

Backlash مکانیزم افزایش پیدا کند، دندانه‌های Movement فرسوده شوند، Linkage لقی پیدا کند و Repeatability گیج کاهش یابد.

بنابراین عقربه‌ای که دائماً می‌لرزد، فقط یک علامت آزاردهنده نیست؛ یک Diagnostic Clue برای شرایط نامناسب سرویس محسوب می‌شود.

آیا Siphon می‌تواند Pulsation را حذف کند؟

نباید روی Siphon به‌عنوان تجهیز اصلی کنترل Pulsation حساب کرد.

Siphon ممکن است به دلیل هندسه مسیر و حجم Condensate، بخشی از تغییرات سریع را تضعیف کند، اما وظیفه اصلی آن Thermal Protection است.

اگر مشکل اصلی خط Pressure Pulsation باشد، باید علت Pulsation و روش مناسب کنترل آن را جداگانه بررسی کرد.

در ابزار دقیق، یکی از تجهیزات متداول برای این منظور Snubber است.

تفاوت عملکردی را می‌توان به‌صورت ساده بیان کرد:

این تجهیزات ممکن است در بعضی کاربردها کنار هم استفاده شوند، اما هرکدام مسئله متفاوتی را هدف قرار می‌دهند.

Snubber چگونه از گیج محافظت می‌کند؟

Snubber در مسیر فشار یک محدودیت کنترل‌شده ایجاد می‌کند تا تغییرات بسیار سریع فشار با همان شدت و سرعت به Bourdon Tube نرسند.

فرض کنید فشار واقعی Process به‌سرعت بین دو مقدار تغییر می‌کند:

7.0 → 7.8 → 7.1 → 7.7 → 7.0 bar

اگر این تغییرات مستقیماً به Gauge برسند، Pointer نیز دائماً حرکت می‌کند.

Snubber می‌تواند سرعت انتقال این تغییرات را کاهش دهد تا پاسخ گیج آرام‌تر شود.

اما اینجا یک موازنه مهندسی وجود دارد.

اگر Restriction بیش از حد باشد، گیج بیش از اندازه کند می‌شود. در این حالت، Pressure Gauge ممکن است تغییر مهم واقعی Process را نیز با تأخیر نشان دهد.

پس هدف این نیست که هرچه Restriction بیشتر باشد بهتر است.

هدف، ایجاد Damping مناسب بدون از بین بردن Response موردنیاز است.

گرفتگی Snubber می‌تواند خودش مشکل ایجاد کند

در خطوطی که سیال دارای ذرات، رسوب یا محصولات خوردگی است، سوراخ کوچک Snubber می‌تواند مسدود شود.

اگر مسیر کاملاً یا تا حد زیادی بسته شود، گیج ممکن است یک فشار قدیمی را برای مدت طولانی نشان دهد.

اپراتور ممکن است تصور کند فشار ثابت است، در حالی که Pressure Process تغییر کرده است.

بنابراین اگر گیجی که قبلاً سریع پاسخ می‌داد ناگهان بسیار کند شده، فقط خود Gauge را بررسی نکنید.

مسیر زیر نیز باید بررسی شود:

Process Connection → Root Valve → Siphon → Snubber → Gauge

Pressure Spike با Pulsation فرق دارد

Pulsation معمولاً به تغییرات تکرارشونده فشار اشاره دارد.

اما Pressure Spike یا Surge می‌تواند یک افزایش بسیار سریع و کوتاه‌مدت باشد.

مثلاً فشار نرمال خط:

8 bar

است، اما در یک وضعیت گذرا فشار برای مدت کوتاهی به مقدار بسیار بالاتری می‌رسد.

ممکن است اپراتور اصلاً این مقدار را روی عقربه مشاهده نکند. پاسخ مکانیکی گیج، سرعت رخداد و زمان نگاه کردن اپراتور می‌توانند باعث شوند Spike از دید کاربر پنهان بماند.

اما Bourdon Tube ممکن است آن را حس کرده باشد.

این موضوع توضیح می‌دهد چرا گاهی گفته می‌شود:

«فشار خط هیچ‌وقت از 8 bar بالاتر نمی‌رود، ولی گیج Overpressure شده است.»

ممکن است فشار پایدار از 8 bar عبور نکرده باشد، اما یک Transient کوتاه رخ داده باشد.

Overpressure چگونه Bourdon Tube را خراب می‌کند؟

Bourdon Tube برای تغییر شکل کنترل‌شده و الاستیک طراحی شده است. در محدوده مجاز، با افزایش فشار تغییر شکل می‌دهد و با کاهش فشار به وضعیت اولیه برمی‌گردد. اما اگر فشار بیش از حد بالا برود، ممکن است عنصر اندازه‌گیری از محدوده رفتار مطلوب خود خارج شود. در این شرایط احتمال Permanent Deformation افزایش پیدا می‌کند. یکی از نشانه‌های مهم این اتفاق، بازنگشتن عقربه به صفر است.

مثلاً بعد از Depressurization کامل:

Actual Pressure = 0 bar
Gauge Indication = 0.5 bar

اگر از نبود فشار واقعی اطمینان داریم، این رفتار باید جدی گرفته شود.

تنظیم Pointer به صفر بدون بررسی Bourdon Tube ممکن است فقط علامت مشکل را پنهان کند.

Water Hammer در سیستم بخار چه ارتباطی با گیج دارد؟

در سیستم‌های Steam و Condensate، شرایط نامناسب می‌تواند باعث پدیده‌های ضربه‌ای شدید شود.

وقتی Condensate در نقاط نامناسب جمع شود و جریان بخار یا مایع شرایط لازم برای ضربه هیدرولیکی را ایجاد کند، فشارهای گذرای شدیدی می‌توانند در سیستم شکل بگیرند.

برای Pressure Gauge، مسئله اصلی این است که این Transient ممکن است بسیار شدیدتر از فشار نرمال خط باشد.

گیجی که برای مشاهده یک فشار نسبتاً پایدار انتخاب شده، ممکن است ناگهان یک بار مکانیکی شدید دریافت کند.

Water Hammer فقط مسئله سلامت Gauge نیست؛ وجود آن می‌تواند نشان‌دهنده مشکل مهم‌تری در Steam System باشد. بنابراین راهکار مهندسی نباید به نصب یک Accessory روی گیج محدود شود. علت تشکیل و حرکت نامناسب Condensate نیز باید بررسی شود.

باز و بسته کردن سریع شیر چه اثری دارد؟

حتی بدون Water Hammer کلاسیک، Valve Operation می‌تواند Pressure Transient ایجاد کند.

اگر Root Valve گیج یا یکی از شیرهای اصلی Process به‌سرعت باز شود، فشار می‌تواند با نرخ زیادی به Bourdon Tube اعمال شود.

برای مثال، گیجی که در فشار صفر قرار دارد ممکن است در زمان بسیار کوتاهی در معرض فشار کامل خط قرار گیرد. در یک بار ممکن است مشکلی دیده نشود، اما تکرار چنین شرایطی عمر مکانیزم را کاهش می‌دهد.

به همین دلیل، راه‌اندازی Instrument باید طبق دستورالعمل سازنده و رویه سایت انجام شود و از وارد کردن Shock غیرضروری به عنصر اندازه‌گیری جلوگیری شود.

چرا انتخاب Range برای خط بخار اهمیت بیشتری پیدا می‌کند؟

Range فقط تعیین نمی‌کند عقربه چه عددی نشان دهد. انتخاب Range روی میزان Stress واردشده به عنصر اندازه‌گیری نیز اثر دارد.

فرض کنید فشار کاری معمول خط:

9 bar

باشد.

دو گیج در اختیار داریم:

Gauge A = 0...10 bar
Gauge B = 0...16 bar

گیج اول در فشار نرمال روی 90 درصد Full Scale کار می‌کند. گیج دوم همان فشار را تقریباً در 56 درصد Full Scale نشان می‌دهد. اگر Process دارای Surge و نوسان باشد، گیج 0–10 bar حاشیه بسیار کمتری تا انتهای Scale دارد. این به معنی آن نیست که در همه خطوط 9 bar حتماً باید Range برابر 16 bar انتخاب کنیم. Accuracy، Readability، Operating Pressure و الزامات پروژه همگی باید بررسی شوند.

اما یک اصل مهم وجود دارد:

گیج نباید صرفاً به این دلیل انتخاب شود که Maximum Scale آن کمی بیشتر از فشار نرمال Process است.

آیا فشار کاری باید وسط صفحه گیج باشد؟

در بسیاری از کاربردهای فشار نسبتاً پایدار، انتخاب Range به‌گونه‌ای انجام می‌شود که Normal Operating Pressure در بخش میانی و خوانای Scale قرار گیرد و حاشیه مناسبی تا Full Scale باقی بماند.

اما نباید یک درصد ثابت را بدون بررسی نوع سرویس برای همه کاربردها نسخه کرد. در سرویس‌های Pulsating یا دارای Pressure Surge، ممکن است حاشیه بیشتری لازم باشد. از طرف دیگر، انتخاب Range بسیار بزرگ نیز مناسب نیست.

مثلاً برای فشار نرمال 2 bar، استفاده از گیج:

0...100 bar

هرچند از نظر Overpressure حاشیه زیادی دارد، اما Readability و Resolution عملی را بسیار ضعیف می‌کند.

پس Range Selection یک موازنه بین:

Operating Pressure، Overpressure Margin، Accuracy، Readability و Process Dynamics

است.

چرا Range بزرگ‌تر همیشه راه‌حل نیست؟

گاهی بعد از خرابی چند گیج، راهکار سریع این است:

«Range را بزرگ‌تر کنیم.» مثلاً گیج 0–10 bar خراب شده، پس 0–25 bar نصب کنیم. این کار ممکن است در بعضی شرایط احتمال Overrange را کاهش دهد، اما اگر علت اصلی Pulsation، Water Hammer یا Steam Temperature باشد، Root Cause همچنان باقی می‌ماند. علاوه بر آن، Scale بزرگ‌تر ممکن است خواندن تغییرات کوچک فشار را سخت‌تر کند.

بنابراین Range بزرگ‌تر باید نتیجه تحلیل Process باشد، نه واکنش خودکار به خرابی.

Gauge Saver چه زمانی مطرح می‌شود؟

اگر Process ممکن است در شرایط خاص فشاری بالاتر از محدوده قابل‌قبول Gauge ایجاد کند، می‌توان از روش‌های حفاظت در برابر Overpressure استفاده کرد. یکی از تجهیزات مورد استفاده در بعضی سیستم‌ها Gauge Saver است.

فلسفه عملکرد آن این است که وقتی فشار به محدوده تنظیم‌شده می‌رسد، از اعمال فشار بیشتر به Gauge جلوگیری یا آن را محدود کند.

این نقش با Siphon متفاوت است. Siphon مشکل Temperature را هدف می‌گیرد. Gauge Saver مشکل Overpressure را هدف می‌گیرد. اگر خط هم Steam داغ دارد و هم احتمال Overpressure، ممکن است هر دو مسئله به راهکار مستقل نیاز داشته باشند.

گیج روغنی در برابر Pulsation چه کمکی می‌کند؟

در اینجا Liquid-Filled Gauge واقعاً می‌تواند مفید باشد.

مایع داخل Case حرکت Pointer و Movement را Damping می‌کند. در نتیجه عقربه نسبت به گیج خشک آرام‌تر حرکت می‌کند و Vibration مکانیکی کمتری به مکانیزم منتقل می‌شود.

اما یک نکته مهم وجود دارد:

Liquid Filling منبع Pulsation را حذف نمی‌کند. اگر فشار Process واقعاً به‌شدت نوسان داشته باشد، Bourdon Tube همچنان تغییرات فشار را دریافت می‌کند. Filling بیشتر روی Movement و Pointer اثر Damping دارد. بنابراین در Pulsation شدید ممکن است Snubber یا راهکار دیگری در مسیر Process همچنان لازم باشد.

Liquid-Filled Gauge و Siphon دو وظیفه متفاوت دارند

در خطوط بخار گاهی این دو مفهوم با هم ترکیب می‌شوند و گفته می‌شود:

«گیج روغنی است، پس برای Steam مشکلی ندارد.»

این نتیجه‌گیری صحیح نیست. Liquid Filling بیشتر برای شرایطی مانند Vibration و Pointer Oscillation مفید است. Siphon برای کاهش Thermal Exposure به کار می‌رود. بنابراین ممکن است یک Steam Application به هر دو نیاز داشته باشد:

Steam Temperature
       ↓
     Siphon

Process Pulsation / Mechanical Vibration
       ↓
Liquid-Filled Gauge / Snubber

انتخاب نهایی باید براساس شرایط واقعی نصب انجام شود.

Vibration با Pressure Pulsation یکی نیست

این دو عامل نیز نباید با هم اشتباه شوند. Pressure Pulsation از داخل Process به Bourdon Tube می‌رسد. Mechanical Vibration از Pipe، Pump، Structure یا تجهیز مجاور به Case گیج منتقل می‌شود. ممکن است عقربه در هر دو حالت بلرزد، اما مسیر ایجاد مشکل متفاوت است.

برای تشخیص، مهندس باید بررسی کند آیا خود Pipe و Gauge Body می‌لرزند یا فقط Pointer همراه با تغییر فشار حرکت می‌کند.

اگر Vibration مکانیکی شدید باشد، Remote Mounting می‌تواند گزینه مناسبی باشد. اگر مشکل Pressure Pulsation است، باید مسیر فشار و Damping بررسی شود.

چرا یک گیج ممکن است روی Bench سالم باشد ولی روی خط نوسان کند؟

این وضعیت کاملاً طبیعی است. روی Calibration Bench، تکنسین معمولاً فشار نسبتاً پایدار و کنترل‌شده اعمال می‌کند.

مثلاً:

0 → 4 → 8 → 12 → 16 bar

و در هر نقطه منتظر Stabilization می‌ماند. اما در Process واقعی، فشار ممکن است در هر ثانیه چند بار تغییر کند بنابراین گیج روی Bench Accuracy خوبی نشان می‌دهد، ولی در سایت عقربه دائماً نوسان دارد. این اختلاف الزاماً به معنی Calibration Error نیست.

Static Calibration نمی‌تواند تمام شرایط Dynamic Process را بازسازی کند.

یک مثال عملی از خرابی مکرر

فرض کنید فشار نرمال روی یک Steam Header حدود 7 bar است و Gauge با Range برابر 0 تا 10 bar به همراه Siphon روی خط نصب شده است.

هر سه ماه یک‌بار، Gauge دچار Zero Shift می‌شود.

تیم تعمیرات ابتدا Siphon را بررسی می‌کند و مشکلی در آن پیدا نمی‌کند. سپس Gauge را تعویض می‌کند، اما چند ماه بعد همان مشکل دوباره تکرار می‌شود.

اگر تیم فقط Temperature را بررسی کند، علت اصلی خرابی را پیدا نخواهد کرد.

در بررسی دقیق‌تر مشخص می‌شود که هنگام تغییر وضعیت یک Control Valve، Pressure Spikeهای کوتاه‌مدت در خط ایجاد می‌شوند. اپراتور ممکن است این تغییرات سریع را روی Gauge مشاهده نکند، اما Bourdon Tube بارها تحت اثر این Transientها قرار می‌گیرد.

در چنین شرایطی، مهندس باید موارد زیر را بررسی کند:

• Process Dynamics
• Range Selection
• Overpressure Protection

بنابراین، تعویض Gauge به‌تنهایی مشکل را حل نمی‌کند؛ تیم فنی باید عامل ایجادکننده Transient Pressure را نیز شناسایی و کنترل کند.

از روی رفتار عقربه چه چیزی می‌توان فهمید؟

رفتار Pointer اطلاعات ارزشمندی درباره شرایط Process در اختیار مهندس قرار می‌دهد.

اگر عقربه با دامنه کم و سرعت بالا نوسان می‌کند، باید Pulsation یا Vibration را بررسی کرد.

اگر عقربه ناگهان به انتهای Scale می‌رسد، مهندس باید احتمال Pressure Surge را بررسی کند.

اگر Pointer پس از یک رویداد خاص دیگر به Zero برنمی‌گردد، احتمال Overpressure یا آسیب مکانیکی افزایش می‌یابد.

اگر حرکت عقربه بیش از حد کند شده است، باید احتمال Restriction در Siphon، Snubber یا Process Connection را بررسی کرد.

اگر Gauge در شرایط پایدار عملکرد صحیحی دارد اما هنگام Start-up رفتار غیرعادی نشان می‌دهد، مهندس باید Transient Conditions را بررسی کند.

این نوع تحلیل به شناسایی علت واقعی خرابی کمک می‌کند و از نسبت دادن تمام مشکلات به «کیفیت پایین Gauge» جلوگیری می‌کند.

چه زمانی باید خود Process را بررسی کنیم؟

اگر چند Gauge با برند یا مدل متفاوت در یک نقطه مشخص مرتب خراب می‌شوند، احتمال اینکه مشکل فقط کیفیت Instrument باشد کمتر می‌شود.

در این وضعیت باید خود Application بررسی شود.

به‌خصوص:

Steam Temperature، Operating Pressure، Pressure Surge، Pulsation، Water Hammer، Vibration و Condensate Management

اهمیت پیدا می‌کنند.

یک Pressure Gauge در واقع می‌تواند به‌صورت غیرمستقیم وجود یک مشکل فرآیندی را آشکار کند.

اگر عقربه دائماً ضربه می‌زند یا گیج‌ها مرتب Overrange می‌شوند، شاید مسئله اصلی فراتر از Instrumentation باشد.

آیا استفاده هم‌زمان از چند Accessory همیشه بهتر است؟

خیر.

ممکن است وسوسه شویم برای محافظت بیشتر این زنجیره را بسازیم:

Steam Line
↓
Root Valve
↓
Siphon
↓
Snubber
↓
Gauge Saver
↓
Pressure Gauge

اما اضافه کردن هر Component باید دلیل مشخصی داشته باشد.

هر اتصال اضافی می‌تواند احتمال Leakage را افزایش دهد. هر Restriction می‌تواند Response Time را تغییر دهد. تجهیزات کوچک نیز ممکن است در سرویس آلوده دچار گرفتگی شوند.

بنابراین طراحی خوب به معنی «Accessory بیشتر» نیست.

طراحی خوب یعنی:

برای هر Failure Mechanism، راهکار مناسب همان Failure Mechanism انتخاب شود.

چگونه گیج فشار مناسب برای خط بخار انتخاب کنیم و علت خرابی را مرحله‌به‌مرحله پیدا کنیم؟

وقتی یک گیج فشار روی خط بخار زود خراب می‌شود، تعویض گیج نباید اولین و تنها اقدام باشد. مهندس ابزار دقیق باید ابتدا مشخص کند Failure Mechanism واقعی چیست: دمای بالا، Overpressure، Pulsation، Water Hammer، Vibration، خوردگی، گرفتگی Siphon یا نصب اشتباه.

بهترین روش این است که مسئله را از «عدد روی گیج» شروع نکنیم، بلکه کل Assembly را بررسی کنیم:

Steam Line → Isolation Valve → Siphon → Snubber/Gauge Saver در صورت نیاز → Pressure Gauge

اگر هرکدام از این اجزا با Process سازگار نباشند، عمر گیج کاهش پیدا می‌کند.

اول از همه: فشار واقعی خط و رفتار آن را بشناسید

قبل از انتخاب Gauge باید فقط یک عدد، یعنی Normal Operating Pressure، را نبینید.

برای یک انتخاب صحیح حداقل این موارد اهمیت دارند:

Operating Pressure، Maximum Pressure، Pressure Surge، Pulsation و Steam Temperature.

فرض کنید خط در حالت عادی روی 8 bar کار می‌کند. اگر فقط همین عدد را ببینیم، ممکن است گیج 0 تا 10 bar انتخاب کنیم.

اما اگر در Start-up یا Valve Operation فشار به‌طور لحظه‌ای تا 11 یا 12 bar برسد، Range انتخاب‌شده دیگر حاشیه مناسبی ندارد.

در مقابل، اگر بدون تحلیل یک گیج 0 تا 40 bar انتخاب کنیم، گیج از نظر Overpressure حاشیه بیشتری خواهد داشت، اما خوانایی فشار نرمال ضعیف می‌شود.

پس انتخاب Range باید بین Safety Margin و Readability تعادل ایجاد کند.

Range مناسب برای Steam Pressure Gauge چگونه انتخاب می‌شود؟

یک اصل کلی این است که گیج نباید دائماً نزدیک Full Scale کار کند.

برای مثال:

Normal Pressure = 8 bar

اگر Gauge Range برابر باشد با:

0...10 bar

گیج روی 80 درصد Full Scale کار می‌کند.

اگر Range:

0...16 bar

باشد، فشار نرمال حدود 50 درصد Full Scale قرار می‌گیرد.

در بسیاری از سرویس‌های صنعتی، قرار گرفتن Normal Operating Pressure در بخش میانی Scale وضعیت مناسب‌تری ایجاد می‌کند، اما عدد دقیق باید با Process Dynamics و دستورالعمل پروژه هماهنگ باشد.

اگر خط Pulsation یا Surge دارد، مهندس باید حاشیه بیشتری در نظر بگیرد.

فقط Range را با Operating Pressure مقایسه نکنید

برای انتخاب صحیح Gauge، مهندس باید دو پارامتر مهم را بررسی کند:

• Maximum Allowable Working Pressure
• Overpressure Limit

دو Gauge با Range یکسان، برای مثال 0 تا 16 bar، الزاماً تحمل یکسانی در برابر Overpressure ندارند. به همین دلیل، مهندس باید مقادیر مجاز را در Datasheet یا مشخصات فنی سازنده بررسی کند.

اگر شرایط فرآیند به Gauge با طراحی Safety Pattern یا Solid Front نیاز دارد، باید این الزام را در مرحله Selection مشخص کرد؛ نه پس از وقوع خرابی.

Steam Temperature دومین پارامتر کلیدی است

بعد از Pressure Range، دمای Steam باید بررسی شود.

اگر Media Temperature از محدوده مجاز Pressure Gauge بیشتر باشد، نصب مستقیم قابل قبول نیست.

در این حالت باید یک روش مناسب Thermal Protection در نظر گرفته شود.

در بسیاری از Steam Applications، Siphon یکی از ساده‌ترین راهکارهاست.

اما اگر دما بسیار بالا باشد، ممکن است فقط Siphon کافی نباشد و فاصله بیشتر، Cooling Element یا Remote Mounting لازم شود.

پس سؤال انتخاب تجهیز نباید فقط این باشد:

«گیج چند bar باشد؟»

بلکه:

«گیج با چه Range، Material و Installation Arrangement برای این Steam Condition مناسب است؟»

متریال Wetted Parts را بررسی کنید

Pressure Gauge باید از نظر Material با Steam و Condensate سازگار باشد.

در انتخاب باید مشخص شود:

• Material Bourdon Tube
• Material Process Connection
• Corrosion Resistance
• Temperature Capability

Condensate صنعتی می‌تواند شرایط شیمیایی متفاوتی داشته باشد و انتخاب Material نامناسب باعث Corrosion زودرس شود.

اگر Bourdon Tube دچار Pitting یا کاهش ضخامت شود، Accuracy و Mechanical Integrity هر دو تحت تأثیر قرار می‌گیرند.

آیا Siphon لازم است؟

اگر Media Temperature از محدوده مناسب Gauge بیشتر است یا تماس مستقیم Steam با Bourdon Tube نامطلوب است، Siphon معمولاً یکی از گزینه‌های اصلی است.

Siphon با تشکیل Condensate، Heat Transfer مستقیم به Gauge را کاهش می‌دهد.

اما باید بررسی کنید:

• Siphon از نظر Pressure Rating مناسب است.
• Material آن با Steam/Condensate سازگار است.
• Orientation درست دارد.
• مسیر داخلی باز است.
• Liquid Seal تشکیل می‌شود.

اگر Siphon وجود داشته باشد ولی خشک، گرفته یا اشتباه نصب شده باشد، حفاظت مورد انتظار را ایجاد نمی‌کند.

آیا Snubber لازم است؟

اگر Pointer دائماً نوسان می‌کند یا Process دچار Pulsation است، Siphon به‌تنهایی کافی نیست.

در این شرایط، مهندس می‌تواند از Snubber برای کاهش اثر نوسانات سریع فشار استفاده کند.

Snubber دامنه تغییرات سریع فشار را کاهش می‌دهد و از انتقال مستقیم Pulsation به Bourdon Tube و Movement جلوگیری می‌کند.

با این حال، مهندس باید مقدار Restriction را متناسب با Dynamics واقعی Process انتخاب کند. Restriction بیش از حد، پاسخ Gauge را بیش از اندازه کند می‌کند و می‌تواند خواندن تغییرات واقعی فشار را دشوار سازد.

بنابراین، انتخاب Snubber باید بر اساس شدت Pulsation، سرعت تغییرات فشار و پاسخ موردنیاز Gauge انجام شود.

چه زمانی Gauge Saver مطرح می‌شود؟

اگر Process احتمال Overpressure دارد، Siphon یا Snubber به‌تنهایی حفاظت کافی ایجاد نمی‌کنند.

در این شرایط باید Range مناسب انتخاب شود و در صورت نیاز از یک Gauge Saver یا Overpressure Protection Device استفاده شود.

Gauge Saver باید برای Pressure Setting، Material و Process Condition مناسب باشد.

این تجهیز قرار نیست Steam Temperature را کاهش دهد و Snubber نیز جای آن را نمی‌گیرد.

پس سه مسئله را جدا ببینید:

Temperature → Siphon

Pulsation → Snubber

Overpressure → Gauge Saver / Range Strategy

چگونه از روی رفتار گیج علت خرابی را پیدا کنیم؟

یکی از سریع‌ترین روش‌های Troubleshooting، بررسی Failure Pattern است.

اگر عقربه رفتار خاصی دارد، نوع خرابی می‌تواند سرنخ خوبی بدهد.

این جدول نباید جای بررسی فنی را بگیرد، اما برای مشخص کردن مسیر عیب‌یابی بسیار مفید است.

اگر عقربه به صفر برنمی‌گردد چه کنیم؟

ابتدا باید فشار واقعی را به‌طور کامل از روی Gauge بردارید.

اگر Process را Isolate کرده‌اید و Gauge واقعاً در شرایط Zero Pressure قرار دارد، اما Pointer همچنان مقداری بالاتر از صفر را نشان می‌دهد، باید احتمال Zero Shift یا آسیب مکانیکی را بررسی کنید.

در این شرایط، تکنسین باید Gauge را روی Bench Test بررسی کند.

اگر Calibration چندنقطه‌ای نشان دهد که علاوه بر Zero، سایر نقاط نیز تغییر کرده‌اند، تکنسین نباید خطا را فقط با Pointer Adjustment اصلاح کند.

همچنین Process History را بررسی کنید و به این پرسش‌ها پاسخ دهید:

• آیا Pressure Surge رخ داده است؟
• آیا Gauge بدون Siphon در معرض Steam داغ قرار گرفته است؟
• آیا Water Hammer در خط اتفاق افتاده است؟
• آیا Pulsation یا Vibration شدید وجود دارد؟
• آیا Gauge سابقه Overpressure دارد؟

بررسی این موارد به مهندس کمک می‌کند علت اصلی Zero Shift یا تغییر عملکرد Gauge را شناسایی کند.

اگر عقربه می‌لرزد چه کنیم؟

ابتدا تفاوت بین Pressure Pulsation و Mechanical Vibration را مشخص کنید.

اگر خود Pipe و Case هم می‌لرزند، احتمال Vibration محیطی بیشتر است.

اگر Case تقریباً ثابت است ولی Pointer با Process حرکت می‌کند، Pressure Pulsation محتمل‌تر است.

در حالت اول ممکن است Remote Mounting یا Vibration Isolation مناسب باشد.

در حالت دوم Snubber، Process Dynamics و Source of Pulsation باید بررسی شوند.

Liquid-Filled Gauge نیز می‌تواند Pointer Oscillation را کاهش دهد، اما نباید Root Cause را پنهان کند.

اگر Gauge کند شده چه چیزی را بررسی کنیم؟

کند شدن پاسخ معمولاً به معنی Calibration Error نیست.

اگر فشار Process تغییر کرده اما Gauge دیر واکنش می‌دهد، مسیر انتقال فشار را بررسی کنید.

به‌خصوص:

Siphon، Snubber، Root Valve و Process Connection

ممکن است یکی از این بخش‌ها Restricted یا Plugged شده باشد.

در Steam Service، محصولات خوردگی یا رسوب می‌توانند مسیر باریک را محدود کنند.

اگر Pressure Path بسته شود، Gauge ممکن است یک فشار قدیمی را نگه دارد.

اگر Case خیلی داغ است چه کنیم؟

Case Temperature بالا نشانه مهمی است.

در این وضعیت باید بررسی شود:

• Siphon وجود دارد؟
• Siphon Condensate دارد؟
• Gauge بیش از حد نزدیک Pipe است؟
• Radiant Heat زیاد است؟
• Insulation Arrangement مناسب است؟
• Thermal Isolation کافی است؟

اگر Gauge Liquid-Filled باشد، Heat بیش از حد می‌تواند روی Filling Liquid و Internal Pressure Case نیز اثر بگذارد.

اگر چند Gauge پشت سر هم خراب شده‌اند، برند را فوراً مقصر ندانید

این یکی از مهم‌ترین اصول Root Cause Analysis است.

فرض کنید طی یک سال سه Gauge مختلف روی یک Steam Line خراب شده‌اند.

اگر هر سه در یک Point و با Failure Pattern مشابه آسیب دیده‌اند، احتمال مشکل Application زیاد است.

در این شرایط تغییر برند ممکن است فقط زمان Failure را کمی تغییر دهد.

مهندس باید شرایط همان Point را بررسی کند:

Pressure، Temperature، Surge، Pulsation، Vibration، Siphon، Material و Installation.

خرابی تکرارشونده معمولاً اطلاعات زیادی درباره Root Cause می‌دهد.

آیا گیج را باید بعد از خرابی کالیبره کرد یا تعویض؟

این تصمیم به نوع خرابی بستگی دارد.

اگر Gauge فقط یک Adjustment کوچک نیاز داشته باشد و Bourdon Tube و Movement سالم باشند، Calibration می‌تواند منطقی باشد.

اما اگر نشانه‌هایی از:

• Permanent Deformation
• Corrosion شدید
• Bourdon Damage
• Mechanical Wear
• Case Damage
• Safety Component Failure

وجود داشته باشد، Repair یا Replacement باید براساس سیاست Maintenance و توصیه سازنده بررسی شود.

کالیبراسیون نمی‌تواند یک Bourdon Tube آسیب‌دیده را سالم کند.

تست چندنقطه‌ای چه چیزی نشان می‌دهد؟

اگر به سلامت Gauge شک داریم، فقط Zero و Full Scale را بررسی نکنیم.

آزمون چندنقطه‌ای در مسیر افزایش و کاهش فشار می‌تواند رفتار واقعی را بهتر نشان دهد.

برای مثال:

0%
25%
50%
75%
100%

و سپس برگشت:

100%
75%
50%
25%
0%

این روش می‌تواند مشکلاتی مثل:

• Zero Error
• Span Error
• Nonlinearity
• Hysteresis

را بهتر نشان دهد.

اگر Steam Service باعث آسیب تدریجی شده باشد، این الگوها ممکن است در Calibration مشخص شوند.

چرا Hysteresis برای تشخیص آسیب مفید است؟

اگر Gauge در فشار افزایشی 8 bar نشان دهد اما هنگام کاهش همان فشار را 7.7 bar نمایش دهد، رفتار مکانیکی عنصر اندازه‌گیری یا Movement نیاز به بررسی دارد.

Hysteresis بالا می‌تواند نشان دهد سیستم مکانیکی دیگر به‌صورت ایده‌آل به موقعیت قبلی برنمی‌گردد.

این اتفاق می‌تواند با Overpressure، Wear یا Thermal Stress مرتبط باشد.

پس فقط یک Reading در یک جهت برای ارزیابی سلامت Gauge کافی نیست.

چک‌لیست انتخاب گیج فشار بخار

برای اینکه مقاله کاملاً کاربردی باشد، یک چک‌لیست کوتاه می‌توانیم داشته باشیم. قبل از انتخاب یا تعویض Gauge این موارد را بررسی کنید:

1. Normal Operating Pressure
2. Maximum/Surge Pressure
3. Steam Temperature
4. Required Accuracy
5. Wetted Parts Material
6. Need for Siphon
7. Need for Snubber
8. Need for Overpressure Protection
9. Vibration Level
10. Installation Location

این لیست کوتاه‌تر از یک Specification Sheet کامل است، اما جلوی بسیاری از انتخاب‌های اشتباه را می‌گیرد.

چه زمانی Safety Pattern Gauge انتخاب کنیم؟

برای سرویس‌هایی که انرژی ذخیره‌شده و ریسک Failure بالا است، طراحی ایمنی Gauge اهمیت پیدا می‌کند.

ویژگی‌هایی مانند:

Solid Front، Blow-out Back و Safety Glass

می‌توانند در صورت Failure داخلی مسیر انرژی را از سمت اپراتور دور کنند.

نیاز به Safety Pattern باید براساس استاندارد پروژه، فشار، دما و Risk Assessment تعیین شود.

این موضوع را نباید با Accuracy اشتباه گرفت.

یک Gauge می‌تواند Accuracy خوبی داشته باشد اما Safety Construction موردنیاز پروژه را نداشته باشد.

آیا گیج تمام استیل همیشه بهترین انتخاب است؟

خیر.

Stainless Steel در بسیاری از کاربردها مزایای مناسبی دارد، اما مهندس باید متریال را بر اساس سازگاری واقعی با سیال، دما و شرایط فرآیند انتخاب کند.

اگر Pressure Surge عامل اصلی خرابی باشد، تغییر Material به‌تنهایی مشکل را برطرف نمی‌کند.

اگر دمای بالا عامل اصلی باشد، حتی Gauge با بدنه Stainless Steel نیز به Thermal Protection مناسب نیاز دارد.

اگر Pulsation شدید باشد، انتخاب Material مناسب جای Snubber یا اصلاح شرایط Process را نمی‌گیرد.

بنابراین، Material Selection فقط یکی از بخش‌های Design محسوب می‌شود.

آیا گیج روغنی برای Steam Line بهتر است؟

اگر Mechanical Vibration یا Pointer Oscillation وجود دارد، Liquid Filling می‌تواند مفید باشد.

اما گیج روغنی به‌تنهایی Steam Gauge مناسبی ایجاد نمی‌کند.

باید همچنان موارد زیر بررسی شوند:

Temperature، Siphon، Material، Range و Overpressure.

همچنین Filling Liquid باید با Ambient Temperature واقعی سازگار باشد.

یک نمونه انتخاب مهندسی

فرض کنید شرایط Process چنین است:

Steam Operating Pressure = 7 bar
Maximum Expected Pressure = 9 bar
Steam Temperature = High
Moderate Pulsation = Present
Mechanical Vibration = Low

انتخاب صرفاً یک Gauge 0–10 bar بدون Accessory ممکن است حاشیه کمی داشته باشد.

مهندس باید بررسی کند آیا Range بالاتر و همچنان خوانا مناسب‌تر است، آیا Siphon برای Thermal Protection لازم است و آیا Pulsation آن‌قدر شدید است که Snubber بخواهد.

این مثال نشان می‌دهد انتخاب Pressure Gauge در Steam Service یک تصمیم چندپارامتری است، نه فقط انتخاب عدد Full Scale.

اشتباهات رایج هنگام انتخاب و نصب گیج بخار

چند خطا در پروژه‌ها بیشتر تکرار می‌شوند:

انتخاب Range فقط براساس Normal Pressure، نصب مستقیم روی Steam، استفاده از Liquid-Filled Gauge به‌جای Siphon، نادیده گرفتن Pulsation، بی‌توجهی به Condensate Seal و تعویض مکرر Gauge بدون Root Cause Analysis.

این خطاها در ظاهر ساده‌اند، اما هزینه Maintenance، Downtime و خطای اندازه‌گیری را افزایش می‌دهند.

برای انتخاب Pressure Gauge در Steam Service، فقط Pressure Range را ملاک قرار ندهید. دمای بخار، احتمال Pulsation و Overpressure، متریال Wetted Parts، نوع Siphon و شرایط نصب باید هم‌زمان بررسی شوند.

نیکان صنعت خاورمیانه مجموعه‌ای از گیج‌های فشار صنعتی و تجهیزات جانبی ابزار دقیق از جمله Siphon، Snubber، Gauge Saver، Root Valve و Needle Valve را برای کاربردهای مختلف فرآیندی ارائه می‌کند. برای انتخاب تجهیز، بهتر است شرایط واقعی فشار، دما، سیال و نحوه نصب قبل از سفارش مشخص شوند.

پرسش‌های متداول درباره گیج فشار خط بخار

چرا گیج فشار را نباید مستقیم روی Steam Line نصب کرد؟

اگر دمای Steam از محدوده مجاز گیج بالاتر باشد، تماس مستقیم می‌تواند روی Bourdon Tube، Movement، Sealها و Accuracy اثر بگذارد. در چنین کاربردهایی معمولاً یک روش Thermal Protection مانند Siphon بررسی می‌شود.

Siphon چه کاری برای گیج فشار انجام می‌دهد؟

Siphon با نگه داشتن Condensate، تماس مستقیم Steam داغ با Gauge را کاهش می‌دهد. فشار از طریق ستون مایع منتقل می‌شود، اما دمای سیال در محل Instrument پایین‌تر می‌ماند.

آیا Siphon فشار را کاهش می‌دهد؟

وظیفه اصلی Siphon کاهش Pressure نیست. در شرایط پایدار، فشار Process از طریق Condensate به Gauge منتقل می‌شود. اختلاف ارتفاع ستون مایع می‌تواند Static Head کوچکی ایجاد کند که در Rangeهای پایین باید بررسی شود.

چرا داخل Siphon آب وجود دارد؟

این Condensate بخش اصلی عملکرد حفاظتی Siphon است و Thermal Barrier بین Steam و Gauge ایجاد می‌کند.

آیا گیج روغنی برای Steam کافی است؟

خیر. Liquid Filling عمدتاً Vibration و Pointer Oscillation را کاهش می‌دهد. برای Steam Temperature همچنان باید Thermal Protection مناسب بررسی شود.

Snubber و Siphon چه تفاوتی دارند؟

Siphon عمدتاً برای کاهش Thermal Exposure استفاده می‌شود. Snubber برای Damping کردن Pressure Pulsation و تغییرات سریع فشار کاربرد دارد.

چرا عقربه بعد از برداشتن فشار به صفر برنمی‌گردد؟

Overpressure، Permanent Deformation، Thermal Stress یا خرابی مکانیزم می‌توانند باعث Zero Shift شوند. Gauge باید در شرایط بدون فشار و سپس روی Bench بررسی شود.

چگونه Range مناسب برای گیج بخار انتخاب کنیم؟

فشار کاری، Maximum Pressure، Surge، Pulsation، Accuracy و Readability را هم‌زمان بررسی کنید. انتخاب Full Scale فقط کمی بالاتر از Normal Operating Pressure همیشه تصمیم مناسبی نیست.
