سنسور دما Flexible RTD PT100 دو المانه سه سیمه Class A
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.
-
سنسور دما RTD PT100 دو المانه سه سیمه Class A
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.
-
لول ترانسمیتر دیسپلیسری Foxboro 244LD
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.
-
لول ترانسمیتر دیسپلیسری Fisher FIELDVUE DLC3010 با HART
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.
-
ترانسمیتر فشار قلمی RS485 Modbus
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.
خرید فلومتر توربینی مایعات TFM26
فلومتر دندهای GFM24 جابجایی مثبت NICO
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.فلومتر دندهای بیضی GFM23 جابجایی مثبت

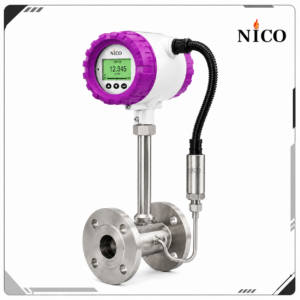

فلومتر ورتکس اینسرشن مدل VMF28
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.فلومتر ورتکس فلنجی مدل VMF28
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.فلومتر ورتکس ویفری مدل VMF28
جهت دریافت مشاوره و استعلام قیمت لطفا با شماره 09330125812تماس بگیرید.فلو
خرید فلومتر صنعتی؛ بررسی انواع، کاربردها و قیمت
فلومتر (Flowmeter) یا دبیسنج صنعتی یکی از تجهیزات مهم در سیستمهای اندازهگیری و کنترل فرآیند است که برای اندازهگیری میزان جریان سیالات در خطوط لوله و تجهیزات صنعتی استفاده میشود.
فلومترها در صنایع نفت، گاز، پتروشیمی، پالایشگاهی، نیروگاهی، آب و فاضلاب، صنایع شیمیایی و سایر واحدهای صنعتی کاربرد گستردهای دارند.
خرید فلومتر صنعتی نیازمند بررسی مشخصاتی مانند نوع سیال، محدوده دبی، دقت اندازهگیری، فشار و دمای کاری، سایز لوله، نوع خروجی و شرایط نصب است.
در فروشگاه اینترنتی نیکوکالا میتوانید انواع تجهیزات اندازهگیری دبی را از نظر مشخصات فنی، کاربرد و قیمت بررسی و مقایسه کنید.
فلومتر چیست و چگونه کار میکند؟
فلومتر دستگاهی است که برای اندازهگیری دبی سیال عبوری از یک مسیر مشخص استفاده میشود.
دبی میتواند بهصورت حجمی یا جرمی اندازهگیری شود.
دبی حجمی (Volumetric Flow Rate): مقدار حجم سیالی است که در واحد زمان از یک مقطع عبور میکند و معمولاً با واحدهایی مانند مترمکعب بر ساعت (m³/h) یا لیتر بر دقیقه (L/min) بیان میشود.
دبی جرمی (Mass Flow Rate): مقدار جرم سیالی است که در واحد زمان عبور میکند و معمولاً با واحدهایی مانند کیلوگرم بر ساعت (kg/h) اندازهگیری میشود.
فلومترها از روشهای متفاوتی برای اندازهگیری جریان استفاده میکنند. برخی سرعت سیال را اندازهگیری کرده و دبی حجمی را محاسبه میکنند، درحالیکه برخی دیگر دبی جرمی را مستقیماً اندازهگیری میکنند.
انتخاب فناوری مناسب به مشخصات سیال و شرایط فرآیند بستگی دارد.
انواع فلومتر صنعتی
فلومترها بر اساس اصول عملکرد و فناوری اندازهگیری در گروههای مختلفی قرار میگیرند.
1. فلومتر مغناطیسی (Electromagnetic Flowmeter)
فلومتر مغناطیسی با استفاده از قانون القای الکترومغناطیسی فارادی، سرعت جریان مایعات رسانای الکتریکی را اندازهگیری میکند.
این تجهیزات برای اندازهگیری دبی مایعات رسانا مانند آب، فاضلاب و برخی محلولهای شیمیایی مناسب هستند.
از ویژگیهای متداول فلومتر مغناطیسی میتوان به نبود قطعات متحرک در مسیر اندازهگیری و امکان استفاده در برخی سیالات دارای ذرات معلق اشاره کرد.
فلومتر مغناطیسی برای اندازهگیری مستقیم دبی گازها، بخار و مایعات غیررسانا مانند بسیاری از روغنها مناسب نیست.
هنگام خرید فلومتر مغناطیسی باید حداقل هدایت الکتریکی موردنیاز، جنس لاینر، جنس الکترودها، سایز و شرایط نصب بررسی شود.
2. فلومتر التراسونیک (Ultrasonic Flowmeter)
فلومتر التراسونیک از امواج فراصوت برای اندازهگیری سرعت جریان سیال استفاده میکند.
یکی از روشهای متداول اندازهگیری در این تجهیزات، اختلاف زمان عبور امواج صوتی در جهت و خلاف جهت جریان است.
فلومترهای التراسونیک در ساختارهای مختلفی عرضه میشوند:
- فلومتر التراسونیک کلمپآن (Clamp-on)
- فلومتر التراسونیک اینلاین (Inline)
- فلومتر التراسونیک اینسرشن (Insertion)، در طراحیهای پشتیبانیشده
مدل کلمپآن با نصب سنسورها روی سطح خارجی لوله، امکان اندازهگیری جریان بدون تماس مستقیم سنسور با سیال را فراهم میکند.
این فناوری در برخی خطوط انتقال آب، سیستمهای سرمایش و گرمایش و کاربردهای صنعتی که برش لوله یا توقف فرآیند مطلوب نیست، گزینه مناسبی است.
انتخاب فلومتر التراسونیک به نوع سیال، جنس و ضخامت لوله، شرایط جریان و فناوری سنسور بستگی دارد.
3. فلومتر توربینی (Turbine Flowmeter)
فلومتر توربینی از چرخش یک روتور در مسیر جریان برای اندازهگیری دبی استفاده میکند.
با عبور سیال، روتور شروع به چرخش کرده و سرعت چرخش آن در محدوده عملکرد مشخص با دبی مرتبط است.
این تجهیزات در اندازهگیری دبی برخی مایعات تمیز و سیالات سازگار با ساختار دستگاه کاربرد دارند.
هنگام خرید فلومتر توربینی باید به ویسکوزیته، تمیزی سیال، محدوده دبی، افت فشار و شرایط نصب توجه شود.
وجود ذرات جامد یا شرایط نامناسب جریان ممکن است بر عملکرد و طول عمر روتور تأثیر بگذارد.
4. فلومتر ورتکس (Vortex Flowmeter)
فلومتر ورتکس از پدیده تشکیل گردابه در پشت یک مانع قرارگرفته در مسیر جریان برای اندازهگیری دبی استفاده میکند.
فرکانس تشکیل گردابهها در محدوده عملکرد دستگاه با سرعت جریان ارتباط دارد.
فلومتر ورتکس در کاربردهای اندازهگیری دبی مایعات، گازها و بخار، متناسب با شرایط سیال و طراحی تجهیز، استفاده میشود.
این تجهیزات در سیستمهای بخار، خطوط هوای فشرده و برخی فرآیندهای صنعتی کاربرد دارند.
در انتخاب فلومتر ورتکس، محدوده سرعت جریان، عدد رینولدز، شرایط ارتعاش، فشار، دما و طول مستقیم لوله اهمیت دارد.
5. فلومتر جرمی کوریولیس (Coriolis Mass Flowmeter)
فلومتر کوریولیس یکی از تجهیزات اندازهگیری مستقیم دبی جرمی است که از اثر کوریولیس در لولههای اندازهگیری مرتعش استفاده میکند.
این فناوری برای اندازهگیری دبی جرمی بسیاری از مایعات و گازها کاربرد دارد.
برخی مدلهای کوریولیس علاوه بر دبی جرمی، امکان اندازهگیری چگالی و دما را نیز فراهم میکنند.
فلومترهای کوریولیس در فرآیندهایی که دقت بالا، اندازهگیری جرمی یا کنترل دقیق مقدار سیال اهمیت دارد استفاده میشوند.
برای انتخاب این تجهیزات باید محدوده دبی جرمی، فشار، دما، افت فشار، سایز اتصال و ویژگیهای سیال بررسی شود.
6. فلومتر جرمی حرارتی (Thermal Mass Flowmeter)
فلومتر جرمی حرارتی از انتقال حرارت میان سنسور و سیال عبوری برای تعیین جریان جرمی استفاده میکند.
این فناوری بهویژه در اندازهگیری جریان گازها کاربرد دارد.
فلومترهای حرارتی در برخی کاربردهای هوای فشرده، گازهای صنعتی و پایش مصرف گاز استفاده میشوند.
عملکرد این تجهیزات به ترکیب و خواص حرارتی گاز وابسته است و در صورت تغییر ترکیب سیال، ممکن است به جبرانسازی یا تنظیم مناسب نیاز باشد.
7. روتامتر (Rotameter / Variable Area Flowmeter)
روتامتر یکی از تجهیزات اندازهگیری دبی است که بر اساس تغییر سطح مقطع عبور جریان کار میکند.
در نوع شناوردار متداول، با افزایش جریان، شناور در داخل لوله اندازهگیری جابهجا میشود و موقعیت آن نشاندهنده مقدار دبی است.
روتامترها در برخی خطوط گاز، مایع، سیستمهای آزمایشگاهی و فرآیندهای صنعتی استفاده میشوند.
برای انتخاب روتامتر، محدوده دبی، نوع سیال، فشار، دما، چگالی، ویسکوزیته و نحوه نصب اهمیت دارد.
8. فلومتر اختلاف فشاری (Differential Pressure Flowmeter)
در روش اندازهگیری دبی با اختلاف فشار، از یک المان اولیه مانند اوریفیس پلیت، ونتوری یا نازل برای ایجاد اختلاف فشار استفاده میشود.
اختلاف فشار ایجادشده با استفاده از تجهیز مناسب اندازهگیری شده و دبی بر اساس روابط محاسباتی تعیین میشود.
این روش در اندازهگیری جریان مایعات، گازها و بخار کاربرد دارد.
در انتخاب تجهیزات اندازهگیری دبی اختلاف فشاری، ابعاد لوله، مشخصات سیال، محدوده دبی، فشار، دما و طراحی المان اولیه باید بررسی شوند.
9. فلومتر دندهای (Gear Flowmeter)
فلومتر دندهای یکی از انواع فلومترهای جابهجایی مثبت است که از حرکت چرخدندهها برای اندازهگیری حجم سیال عبوری استفاده میکند.
این تجهیزات در برخی کاربردهای اندازهگیری روغن، سوخت و مایعات با ویسکوزیته مناسب استفاده میشوند.
هنگام خرید فلومتر دندهای باید محدوده دبی، ویسکوزیته، فشار کاری، جنس قطعات داخلی و میزان تمیزی سیال بررسی شود.
تفاوت انواع فلومتر صنعتی
انواع فلومتر از نظر فناوری اندازهگیری و کاربرد با یکدیگر متفاوت هستند.
| نوع فلومتر | اصل اندازهگیری | کاربرد متداول |
|---|---|---|
| مغناطیسی | القای الکترومغناطیسی | مایعات رسانا |
| التراسونیک | امواج فراصوت | مایعات و در مدلهای خاص گازها |
| توربینی | چرخش روتور | مایعات تمیز |
| ورتکس | فرکانس تشکیل گردابه | بخار، گاز و مایع |
| کوریولیس | اثر کوریولیس | اندازهگیری مستقیم دبی جرمی |
| حرارتی | انتقال حرارت | اندازهگیری جرمی گازها |
| روتامتر | سطح مقطع متغیر | جریان مایعات و گازها |
| اختلاف فشاری | اختلاف فشار المان اولیه | مایع، گاز و بخار |
| دندهای | جابهجایی مثبت | روغنها و مایعات مناسب |
انتخاب نهایی هر نوع فلومتر باید بر اساس مشخصات فرآیند و دیتاشیت مدل موردنظر انجام شود.
کاربرد فلومتر در صنایع مختلف
صنایع نفت و گاز: اندازهگیری جریان سیالات در خطوط انتقال، فرآیندهای تولید و تجهیزات صنعتی.
صنایع پتروشیمی: اندازهگیری دبی خوراک، مواد شیمیایی و جریانهای فرآیندی.
نیروگاهها: پایش جریان آب، بخار، سوخت و سایر سیالات مرتبط با تولید انرژی.
صنایع آب و فاضلاب: اندازهگیری دبی خطوط انتقال آب، فاضلاب و سامانههای تصفیه.
صنایع غذایی و دارویی: استفاده از فلومترهای متناسب با الزامات بهداشتی، نوع سیال و شرایط فرآیند.
سیستمهای هوای فشرده: اندازهگیری و پایش جریان هوای مصرفی با فناوری مناسب.
نکات مهم هنگام خرید فلومتر صنعتی
برای خرید فلومتر صنعتی باید ابتدا مشخصات فرآیندی و نیاز اندازهگیری تعیین شود.
1. نوع سیال
مشخص شود سیال موردنظر آب، روغن، ماده شیمیایی، گاز، بخار یا سیال دارای ذرات معلق است.
نوع سیال یکی از اصلیترین عوامل انتخاب فناوری اندازهگیری دبی محسوب میشود.
2. محدوده دبی (Flow Range)
حداقل، نرمال و حداکثر دبی فرآیند باید مشخص باشند.
انتخاب فلومتر تنها بر اساس حداکثر دبی ممکن است باعث عملکرد نامناسب در جریانهای پایین شود.
3. دقت اندازهگیری (Accuracy)
دقت موردنیاز باید بر اساس حساسیت فرآیند مشخص شود.
در مقایسه فلومترها باید تفاوت دقت بر اساس درصد مقدار قرائتشده و درصد محدوده کامل بررسی شود.
4. سایز لوله (Pipe Size)
سایز خط فرآیندی و قطر داخلی آن در انتخاب فلومتر اهمیت دارد.
در برخی فناوریها، سرعت جریان و قطر داخلی واقعی لوله بر عملکرد اندازهگیری تأثیر میگذارند.
5. فشار و دمای کاری
فشار و دمای فرآیند باید با محدوده مجاز فلومتر، متریال و کلاس اتصال سازگار باشند.
6. جنس قطعات در تماس با سیال
جنس بدنه، سنسور، لاینر، الکترودها و سایر قطعات در تماس با سیال باید بر اساس سازگاری شیمیایی و شرایط خوردگی انتخاب شود.
7. نوع خروجی
بسته به مدل، فلومتر میتواند دارای خروجیهایی مانند 4 تا 20 میلیآمپر، پالس، فرکانس یا پروتکلهای دیجیتال مانند Modbus باشد.
خروجی باید با سیستم کنترل و تجهیزات دریافتکننده اطلاعات سازگار باشد.
8. شرایط نصب
طول مستقیم لوله در ورودی و خروجی، جهت نصب، میزان پر بودن خط، وجود ارتعاش و شرایط جریان باید مطابق الزامات سازنده بررسی شود.
9. الزامات محیطی و ایمنی
درجه حفاظت IP، دمای محیط و گواهیهای موردنیاز محیطهای مستعد انفجار از موارد مهم انتخاب هستند.
تفاوت فلومتر حجمی و جرمی چیست؟
فلومتر حجمی میزان حجم سیال عبوری در واحد زمان را اندازهگیری میکند.
در مقابل، فلومتر جرمی مقدار جرم سیال عبوری را در واحد زمان تعیین میکند.
این تفاوت در فرآیندهایی که چگالی سیال بر اثر تغییرات فشار و دما تغییر میکند، اهمیت دارد.
برای مثال، فلومتر کوریولیس میتواند دبی جرمی را مستقیماً اندازهگیری کند، درحالیکه فلومتر مغناطیسی معمولاً دبی حجمی مایعات رسانا را اندازهگیری میکند.
قیمت فلومتر صنعتی به چه عواملی بستگی دارد؟
قیمت فلومتر صنعتی به عواملی مانند فناوری اندازهگیری، سایز خط، محدوده دبی، دقت، جنس قطعات، نوع اتصال، خروجی الکتریکی، امکانات ارتباطی و شرایط کاری بستگی دارد.
برای مثال، فلومتر مغناطیسی، التراسونیک، توربینی و کوریولیس از نظر ساختار و فناوری متفاوت هستند و مقایسه مستقیم قیمت آنها بدون بررسی کاربرد مناسب نیست.
همچنین تجهیزات دارای گواهیهای خاص، متریال ویژه یا امکانات ارتباطی پیشرفته ممکن است قیمت متفاوتی داشته باشند.
برای مقایسه قیمت فلومتر، بهتر است ابتدا فناوری مناسب فرآیند تعیین شده و سپس مدلهایی با مشخصات فنی مشابه بررسی شوند.
خرید اینترنتی فلومتر از نیکوکالا
در فروشگاه اینترنتی نیکوکالا میتوانید انواع تجهیزات اندازهگیری دبی را از نظر مشخصات فنی، کاربرد و قیمت بررسی و مقایسه کنید.
برای خرید فلومتر صنعتی ابتدا نوع سیال، محدوده دبی، فشار و دمای کاری، سایز خط و دقت موردنیاز را مشخص کنید.
سپس با بررسی نوع اتصال، جنس قطعات، خروجی و شرایط نصب، گزینه مناسب سیستم خود را انتخاب کنید.
انتخاب صحیح فلومتر میتواند به بهبود پایش مصرف سیالات، افزایش قابلیت اطمینان اندازهگیری و عملکرد مناسب سیستمهای کنترل صنعتی کمک کند.
سوالات متداول فلومتر(FAQ)
1. فلومتر چیست و چه کاربردی دارد؟
فلومتر یا دبیسنج صنعتی تجهیزی است که برای اندازهگیری میزان جریان مایعات، گازها و بخار استفاده میشود. این تجهیزات در خطوط لوله، سیستمهای انتقال سیال و فرآیندهای صنعتی کاربرد دارند.
2. قیمت فلومتر صنعتی به چه عواملی بستگی دارد؟
قیمت فلومتر به نوع فناوری اندازهگیری، سایز لوله، محدوده دبی، دقت، جنس قطعات در تماس با سیال، نوع اتصال، خروجی و شرایط کاری بستگی دارد. برای مقایسه قیمت باید مدلهایی با مشخصات و کاربرد مشابه بررسی شوند.
3. تفاوت فلومتر مغناطیسی و التراسونیک چیست؟
فلومتر مغناطیسی از القای الکترومغناطیسی برای اندازهگیری دبی مایعات رسانا استفاده میکند. در مقابل، فلومتر التراسونیک از امواج فراصوت بهره میبرد و در برخی مدلها امکان اندازهگیری بدون تماس مستقیم سنسور با سیال وجود دارد.
4. برای اندازهگیری دبی آب چه فلومتری مناسب است؟
فلومترهای مغناطیسی و التراسونیک از گزینههای متداول اندازهگیری دبی آب هستند. انتخاب نهایی به سایز خط، محدوده دبی، شرایط نصب، دقت موردنیاز و ویژگیهای سیال بستگی دارد.
5. برای اندازهگیری دبی گاز چه فلومتری استفاده میشود؟
بسته به نوع گاز، فشار، دما و محدوده دبی میتوان از فناوریهایی مانند فلومتر حرارتی، التراسونیک مخصوص گاز، ورتکس، کوریولیس یا سیستمهای اختلاف فشاری استفاده کرد.
6. تفاوت فلومتر توربینی و ورتکس چیست؟
فلومتر توربینی از چرخش روتور در مسیر جریان استفاده میکند، درحالیکه فلومتر ورتکس فرکانس گردابههای ایجادشده پشت یک مانع را اندازهگیری میکند. انتخاب هرکدام به نوع سیال و شرایط فرآیند بستگی دارد.
7. آیا فلومتر صنعتی خروجی 4 تا 20 میلیآمپر دارد؟
بسیاری از فلومترهای صنعتی دارای خروجی 4 تا 20 میلیآمپر هستند. برخی مدلها خروجی پالس، فرکانس یا پروتکلهای دیجیتال نیز دارند. نوع خروجی باید در مشخصات فنی محصول تأیید شود.
8. هنگام خرید فلومتر صنعتی به چه نکاتی توجه کنیم؟
نوع سیال، حداقل و حداکثر دبی، سایز لوله، دقت، فشار و دمای کاری، جنس قطعات، نوع اتصال، خروجی الکتریکی و شرایط نصب از مهمترین معیارهای انتخاب فلومتر هستند.
