در بسیاری از ترانسمیترهای صنعتی، خروجی استاندارد به‌صورت 4 تا 20 میلی‌آمپر تعریف می‌شود. در این ساختار، مقدار حداقل فرآیند با 4mA و مقدار حداکثر فرآیند با 20mA نمایش داده می‌شود.

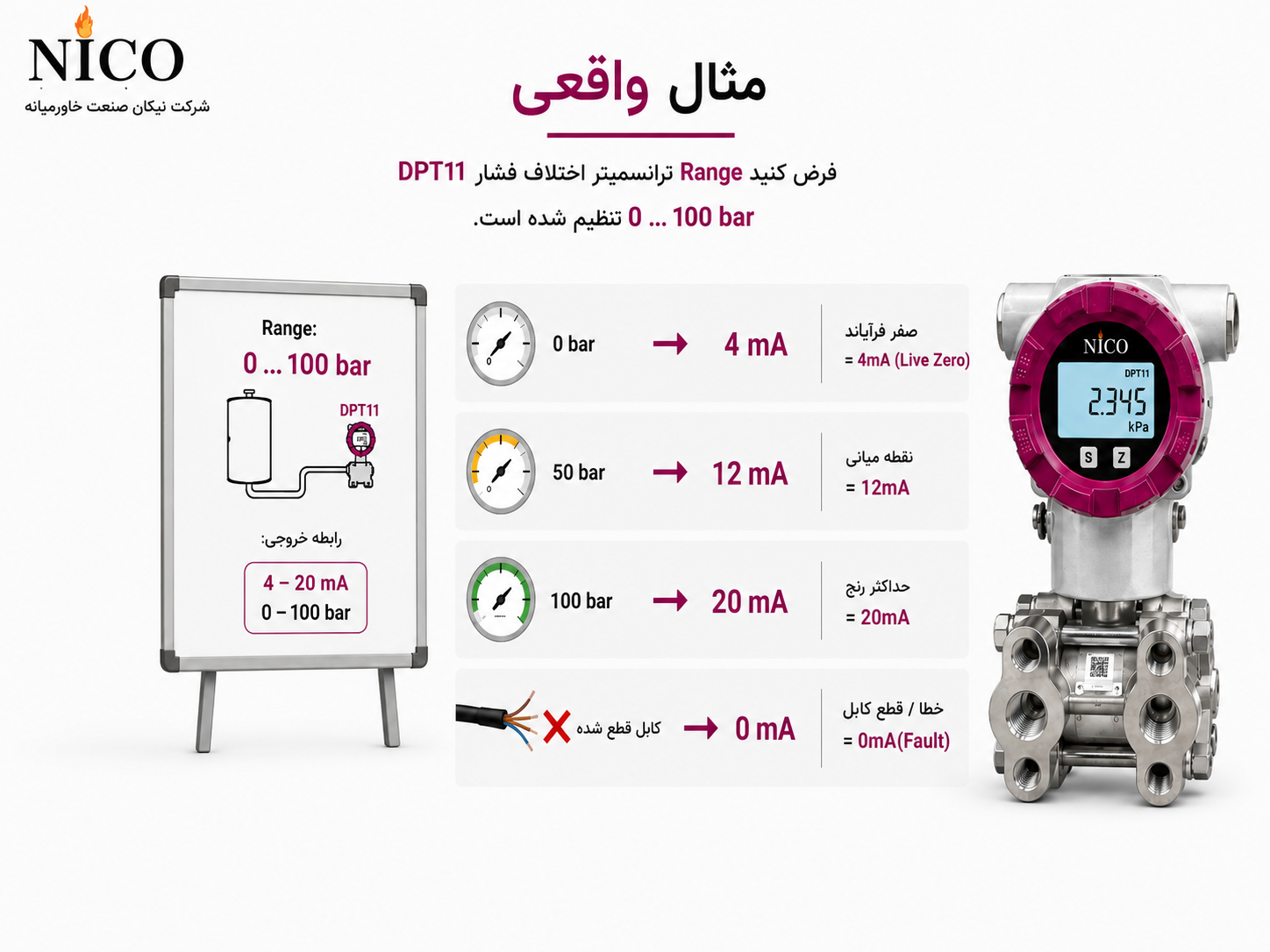

برای مثال، اگر یک ترانسمیتر فشار روی محدوده صفر تا 100 بار تنظیم شده باشد، رابطه خروجی آن به‌صورت زیر خواهد بود:

0 bar   → 4 mA
50 bar  → 12 mA
100 bar → 20 mA

در نگاه اول ممکن است این سؤال مطرح شود که چرا مقدار صفر فشار با 0mA نمایش داده نمی‌شود. از نظر عددی، طبیعی‌تر به نظر می‌رسد که صفر فرآیند نیز برابر صفر جریان باشد. اما در ابزار دقیق، هدف فقط نمایش یک عدد نیست؛ سیستم باید بتواند هم‌زمان وضعیت فرآیند و سلامت حلقه اندازه‌گیری را نیز تشخیص دهد.

به همین دلیل، مهندسان مقدار صفر فرآیند را از صفر جریان جدا کردند و مفهوم Live Zero را به وجود آوردند.

Live Zero چیست؟

Live Zero به حالتی گفته می‌شود که کمترین مقدار اندازه‌گیری‌شده فرآیند با یک سیگنال الکتریکی غیرصفر نمایش داده شود.

در حلقه‌های استاندارد ابزار دقیق:

0% فرآیند = 4mA

این جریان 4 میلی‌آمپری نشان می‌دهد که ترانسمیتر روشن است، حلقه الکتریکی برقرار است و مقدار فرآیند در نقطه ابتدایی Range قرار دارد.

به عبارت دیگر، صفر فرآیند یک «صفر زنده» است؛ زیرا حتی در کمترین مقدار اندازه‌گیری نیز جریان در حلقه وجود دارد.

در مقابل، اگر صفر فرآیند با 0mA نمایش داده شود، به آن Dead Zero گفته می‌شود. در این حالت، نبود جریان می‌تواند هم به معنای صفر بودن فرآیند و هم به معنای خرابی سیستم باشد.

چرا به آن «صفر زنده» گفته می‌شود؟

واژه Live در این عبارت به این معناست که در نقطه صفر اندازه‌گیری، حلقه همچنان فعال است.

ترانسمیتر برق دریافت می‌کند، مدارهای داخلی آن کار می‌کنند و PLC یا DCS نیز یک سیگنال واقعی دریافت می‌کند. بنابراین سیستم کنترلی می‌داند که مقدار دریافتی نتیجه یک اندازه‌گیری معتبر است.

برای مثال، اگر ترانسمیتر سطح یک مخزن مقدار 4mA ارسال کند، سیستم کنترل متوجه می‌شود که سطح مخزن در محدوده تعریف‌شده برابر صفر درصد است، اما ترانسمیتر همچنان فعال و سالم است.

این وضعیت با دریافت 0mA تفاوت اساسی دارد. صفر میلی‌آمپر معمولاً نشان می‌دهد که حلقه جریان برقرار نیست یا یک مشکل در مسیر سیگنال وجود دارد.

تفاوت صفر فرآیند با صفر الکتریکی

یکی از مهم‌ترین نکات در درک Live Zero، تفاوت بین صفر فرآیند و صفر الکتریکی است.

صفر فرآیند به پایین‌ترین مقدار تعریف‌شده برای اندازه‌گیری اشاره دارد. این مقدار الزاماً از نظر فیزیکی صفر نیست.

برای مثال، یک ترانسمیتر دما ممکن است روی محدوده زیر تنظیم شود:

LRV = 50°C
URV = 150°C

در این حالت:

50°C  → 4mA
150°C → 20mA

بنابراین 4mA در این مثال به معنای دمای صفر درجه نیست، بلکه به معنای پایین‌ترین مقدار تنظیم‌شده Range است.

به همین ترتیب، یک ترانسمیتر فشار ممکن است روی محدوده 20 تا 80 بار تنظیم شود:

20 bar → 4mA
80 bar → 20mA

در نتیجه، عبارت «صفر» در Live Zero به صفر درصد Span اشاره دارد، نه لزوماً صفر فیزیکی کمیت فرآیندی.

رابطه Live Zero با LRV و URV

برای درک دقیق‌تر Live Zero باید ارتباط آن را با دو پارامتر مهم ترانسمیتر بررسی کنیم:

• LRV یا Lower Range Value
• URV یا Upper Range Value

LRV پایین‌ترین مقدار اندازه‌گیری‌شده است که با 4mA نمایش داده می‌شود. URV نیز بالاترین مقدار Range است که با 20mA نمایش داده می‌شود.

رابطه کلی به‌صورت زیر است:

LRV → 4 mA

URV → 20 mA

بنابراین Live Zero مستقیماً به LRV مرتبط است. هر مقداری که به‌عنوان LRV تنظیم شود، در خروجی برابر 4mA خواهد بود.

این موضوع در کاربردهایی مانند اندازه‌گیری فشار مطلق، خلأ، دمای منفی یا سطح با Zero Suppression و Zero Elevation اهمیت زیادی دارد؛ زیرا مقدار 4mA الزاماً معادل صفر فیزیکی نیست.

یک مثال ساده از Live Zero در ترانسمیتر فشار

فرض کنید یک ترانسمیتر فشار روی یک خط فرآیندی نصب شده و Range آن از صفر تا 10 بار تنظیم شده است.

در این حالت:

اگر فشار واقعاً صفر باشد، PLC باید 4mA دریافت کند. این مقدار نشان می‌دهد که ترانسمیتر در حال اندازه‌گیری است و مقدار فرآیند در ابتدای Range قرار دارد.

اما اگر PLC جریان نزدیک صفر دریافت کند، این دیگر یک مقدار عادی فرآیندی نیست و باید به‌عنوان وضعیت غیرعادی بررسی شود.

Live Zero چه مشکلی را حل می‌کند؟

مهم‌ترین مسئله‌ای که Live Zero حل می‌کند، جلوگیری از ابهام بین صفر واقعی فرآیند و خرابی حلقه اندازه‌گیری است.

در یک سیستم 0–20mA، شرایط زیر همگی می‌توانند به خروجی صفر منجر شوند:

• مقدار فرآیند واقعاً صفر است.
• کابل قطع شده است.
• منبع تغذیه از مدار خارج شده است.
• فیوز حلقه سوخته است.
• ترانسمیتر خاموش شده است.
• اتصال الکتریکی شل یا قطع شده است.

در چنین شرایطی، PLC نمی‌تواند فقط با مشاهده 0mA تشخیص دهد که فرآیند در مقدار صفر قرار دارد یا حلقه معیوب است.

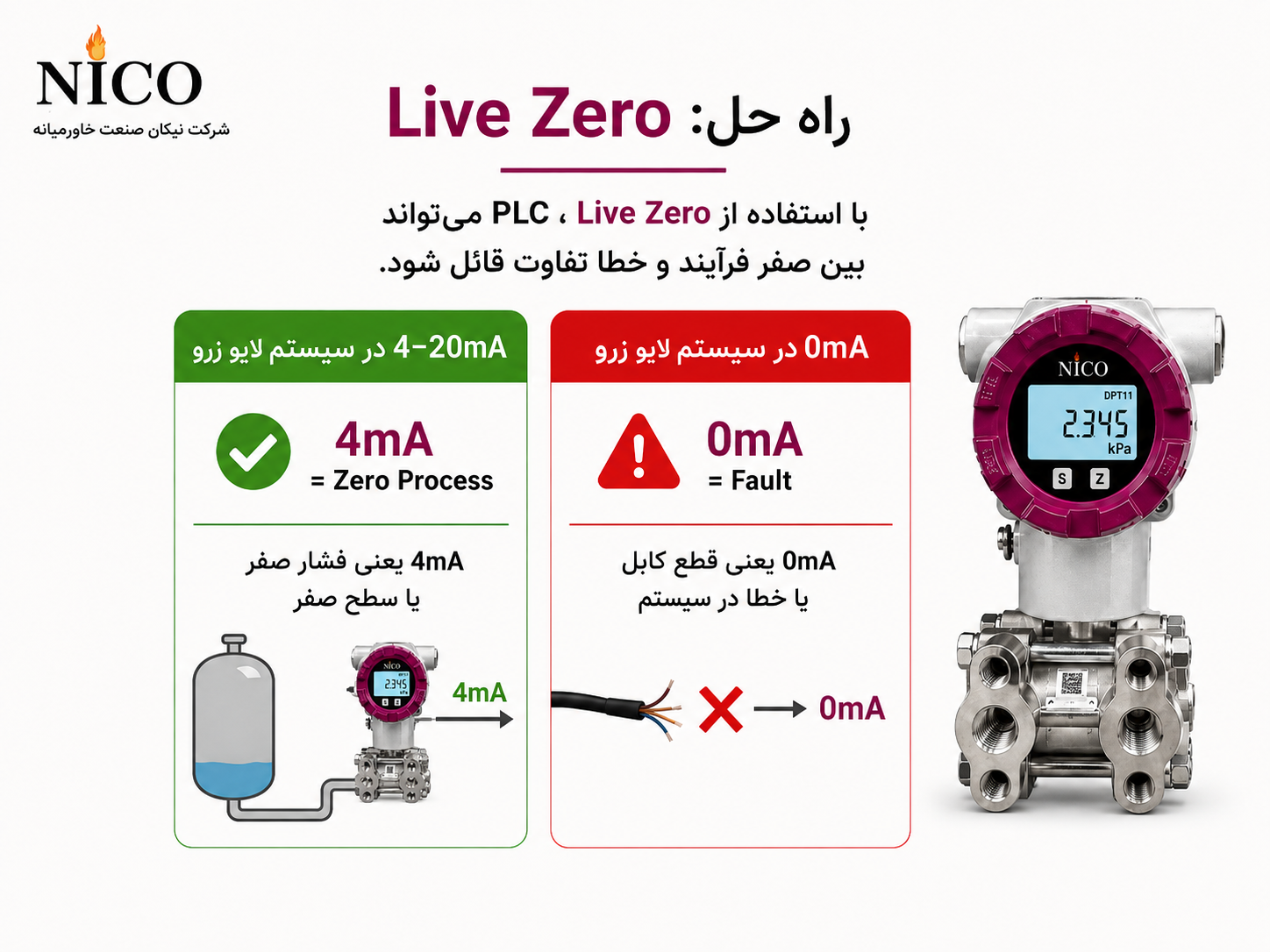

اما در سیستم 4–20mA، این دو وضعیت از یکدیگر جدا می‌شوند:

4mA ≈ مقدار صفر فرآیند
0mA ≈ قطع بودن یا از کار افتادن حلقه

این جداسازی ساده، نقش بسیار مهمی در افزایش قابلیت اطمینان سیستم‌های کنترل صنعتی دارد.

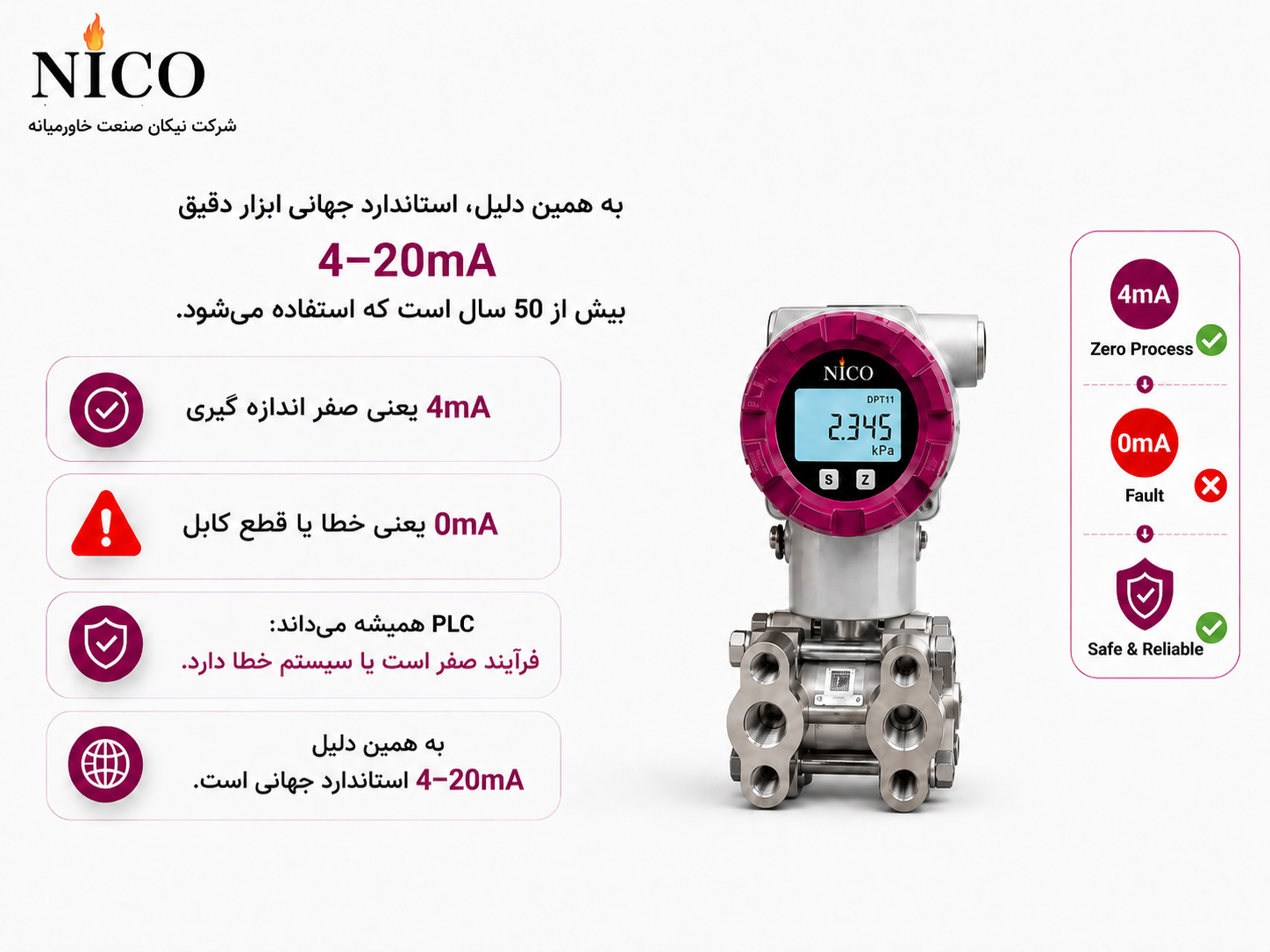

تفاوت Live Zero و Dead Zero

اصطلاح Dead Zero به سیستمی گفته می‌شود که در آن صفر فرآیند با صفر سیگنال نمایش داده می‌شود.

نمونه رایج آن خروجی 0–20mA است:

0% Process = 0mA
100% Process = 20mA

در این ساختار، نبود جریان هم می‌تواند یک اندازه‌گیری معتبر باشد و هم نشانه خرابی. به همین دلیل، سیستم به‌تنهایی قادر به تشخیص وضعیت واقعی نیست.

در مقابل، در سیستم Live Zero:

0% Process = 4mA
100% Process = 20mA

وجود جریان 4mA نشان می‌دهد حلقه فعال است. بنابراین Live Zero فقط یک تغییر عددی نیست، بلکه یک روش هوشمندانه برای افزایش قابلیت تشخیص خطا است.

آیا 4mA همیشه به معنای صفر واقعی است؟

خیر. این یکی از رایج‌ترین سوءبرداشت‌ها در ابزار دقیق است.

4mA همیشه به معنای LRV یا صفر درصد Span است، نه لزوماً صفر فیزیکی.

برای نمونه، اگر یک ترانسمیتر اختلاف فشار برای اندازه‌گیری در محدوده منفی 100 تا مثبت 100 میلی‌بار تنظیم شده باشد:

−100 mbar → 4mA
0 mbar    → 12mA
+100 mbar → 20mA

در این مثال، صفر واقعی اختلاف فشار برابر 12mA است، نه 4mA. بنابراین برای تفسیر صحیح سیگنال، همیشه باید Range تنظیم‌شده ترانسمیتر، یعنی LRV و URV، مشخص باشد.

محاسبه جریان خروجی در سیستم Live Zero

رابطه عمومی تبدیل مقدار فرآیند به جریان خروجی به‌صورت زیر است:

I = 4 + 16 × (PV − LRV) ÷ (URV − LRV)

که در آن:

• (I) جریان خروجی بر حسب میلی‌آمپر است.
• (PV) مقدار واقعی فرآیند است.
• (LRV) پایین‌ترین مقدار Range است.
• (URV) بالاترین مقدار Range است.

برای مثال، اگر Range ترانسمیتر 20 تا 80 بار و فشار واقعی 50 بار باشد:

I = 4 + 16 × (50 − 20) ÷ (80 − 20)

I = 4 + 16 × 30 ÷ 60

I = 4 + 16 × 0.5

I = 12 mA</p>

این مثال نشان می‌دهد که 12mA نمایانگر نقطه میانی Span است، حتی اگر مقدار فیزیکی فرآیند 50 بار باشد.

چرا Live Zero در صنایع حساس اهمیت بیشتری دارد؟

در یک سیستم ساده نمایش محلی، اشتباه گرفتن صفر فرآیند با خرابی تجهیز شاید فقط باعث نمایش اشتباه شود. اما در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی، اطلاعات ترانسمیتر ممکن است مستقیماً وارد حلقه کنترل، سیستم آلارم یا سیستم ایمنی شود.

فرض کنید یک ترانسمیتر فشار روی یک مخزن تحت فشار نصب شده است. اگر کابل آن قطع شود و سیستم این وضعیت را به اشتباه فشار صفر تفسیر کند، ممکن است اپراتور یا سیستم کنترل فرمان نامناسبی صادر کند.

Live Zero کمک می‌کند سیستم کنترلی تشخیص دهد که جریان نزدیک صفر، یک مقدار عادی فرآیندی نیست و باید به‌عنوان Loop Failure یا خرابی ابزار دقیق بررسی شود.

البته تشخیص دقیق خطا فقط به صفر میلی‌آمپر محدود نمی‌شود و در ترانسمیترهای هوشمند از بازه‌های استاندارد خطا نیز استفاده می‌شود که در بخش‌های بعدی، همراه با مفهوم NAMUR NE43 بررسی خواهد شد.

اگر خروجی ترانسمیتر از 0mA شروع می‌شد چه مشکلی ایجاد می‌کرد؟

در بخش اول دیدیم که در سیستم Live Zero، پایین‌ترین مقدار Range با 4mA نمایش داده می‌شود، نه با صفر میلی‌آمپر. این انتخاب باعث می‌شود سیستم کنترل بتواند میان صفر واقعی فرآیند و خرابی حلقه اندازه‌گیری تفاوت قائل شود.

اکنون باید دقیق‌تر بررسی کنیم که اگر ترانسمیتر از استاندارد 0–20mA استفاده می‌کرد، در عمل چه مشکلاتی ایجاد می‌شد.

موضوع فقط یک تفاوت عددی نیست. در صنایع فرآیندی، اشتباه گرفتن «صفر واقعی» با «خرابی تجهیز» می‌تواند باعث آلارم اشتباه، تصمیم نادرست اپراتور، عملکرد غلط حلقه کنترل و حتی ایجاد وضعیت ناایمن شود.

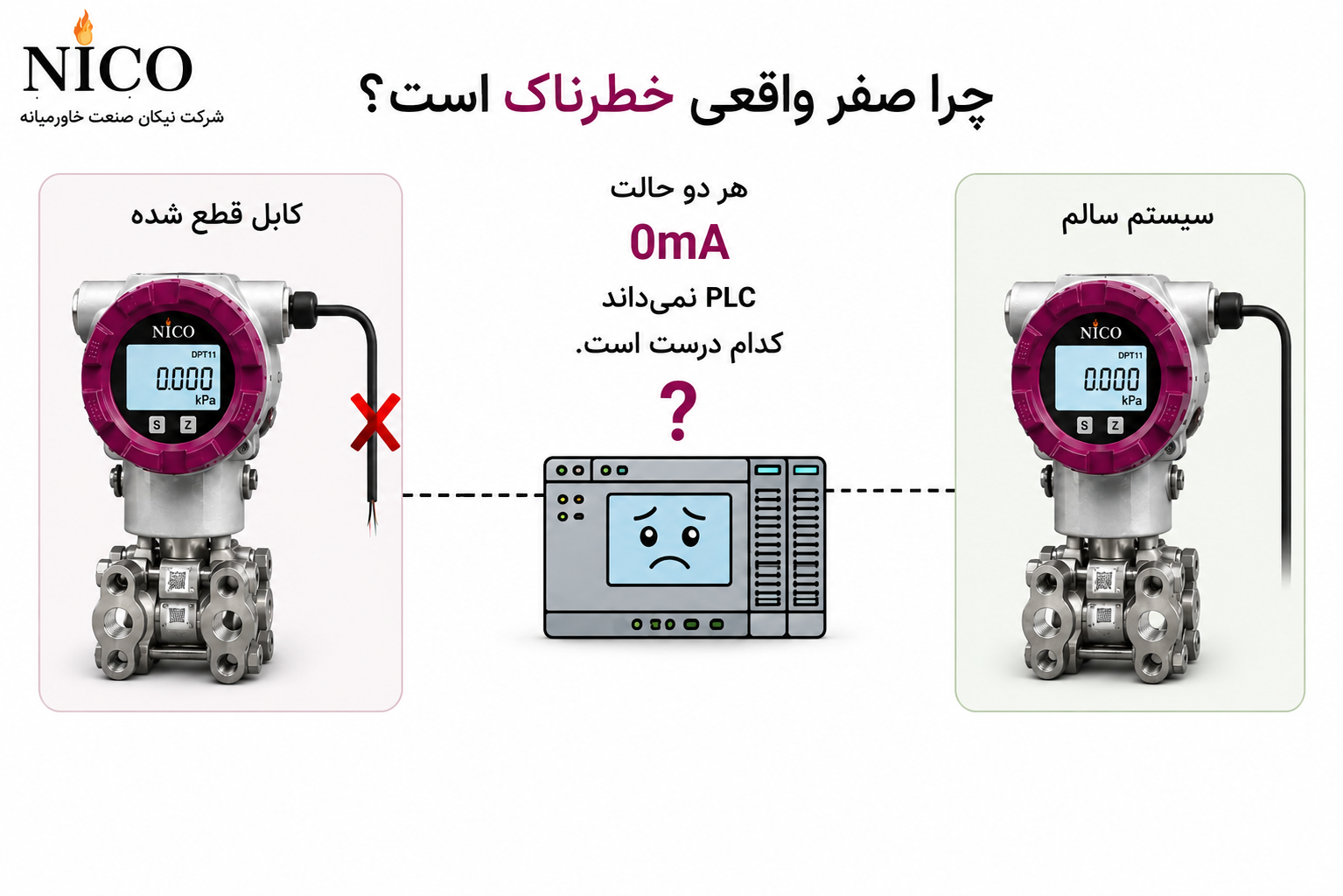

مشکل اصلی سیستم 0–20mA چیست؟

فرض کنید یک ترانسمیتر فشار روی محدوده زیر تنظیم شده باشد:

0 bar   → 0mA
100 bar → 20mA

در این سیستم، اگر فشار فرآیند واقعاً صفر شود، PLC مقدار 0mA دریافت می‌کند.

تا اینجا همه‌چیز طبیعی به نظر می‌رسد. اما حالا چند وضعیت دیگر را در نظر بگیرید:

• کابل سیگنال قطع شود.
• منبع تغذیه 24VDC از مدار خارج شود.
• فیوز حلقه بسوزد.
• ترمینال اتصال شل شود.
• برد الکترونیکی ترانسمیتر خراب شود.
• سیم در یک Junction Box جدا شود.

در تمام این شرایط نیز ممکن است PLC همان 0mA را ببیند.

در نتیجه، سیستم کنترل فقط یک عدد دریافت می‌کند، اما نمی‌داند این عدد به چه معناست.

آیا مقدار فرآیند واقعاً صفر است، یا حلقه اندازه‌گیری از کار افتاده است؟

این همان مشکل اصلی Dead Zero است.

چرا صفر مشترک برای فرآیند و خرابی خطرناک است؟

در یک سیستم صنعتی، مقدار اندازه‌گیری‌شده معمولاً فقط برای نمایش استفاده نمی‌شود. این مقدار ممکن است وارد بخش‌های مختلفی شود:

• حلقه کنترل
• سیستم آلارم
• منطق Interlock
• سیستم Shutdown
• سیستم ثبت داده
• محاسبات تولید
• کنترل ولو
• سیستم ایمنی

بنابراین اگر سیستم یک خرابی الکتریکی را به‌عنوان صفر فرآیند تفسیر کند، تصمیم بعدی نیز ممکن است اشتباه باشد.

برای مثال، اگر یک ترانسمیتر سطح به‌اشتباه سطح مخزن را صفر نشان دهد، سیستم ممکن است فرمان باز شدن شیر ورودی را صادر کند. اگر مخزن در واقع پر باشد، چنین فرمانی می‌تواند شرایط نامناسبی ایجاد کند. Live Zero برای حذف همین ابهام طراحی شده است.

مثال اول: قطع سیم ترانسمیتر فشار

فرض کنید یک ترانسمیتر فشار روی خط گاز نصب شده و Range آن صفر تا 50 بار است.

در سیستم 0–20mA:

0 bar  → 0mA
25 bar → 10mA
50 bar → 20mA

حال فرض کنید فشار واقعی خط 30 بار باشد، اما کابل ترانسمیتر قطع شود. به دلیل قطع شدن حلقه، جریان به صفر می‌رسد. PLC نیز 0mA دریافت می‌کند. اگر سیستم فقط بر اساس Scale تعریف‌شده عمل کند، ممکن است 0mA را به فشار صفر بار تبدیل کند. در این حالت، اتاق کنترل تصور می‌کند فشار خط صفر شده است، در حالی که فشار واقعی همچنان 30 بار است.

در مقابل، در سیستم 4–20mA:

0 bar  → 4mA
25 bar → 12mA
50 bar → 20mA

اگر کابل قطع شود، جریان به نزدیک صفر می‌رسد. این مقدار خارج از محدوده عادی 4 تا 20 میلی‌آمپر است و PLC می‌تواند آن را به‌عنوان Loop Failure تشخیص دهد.

مثال دوم: سطح مخزن ذخیره

فرض کنید یک ترانسمیتر سطح، ارتفاع مایع را از صفر تا 10 متر اندازه‌گیری می‌کند.

در سیستم Dead Zero:

0 m  → 0mA
10 m → 20mA

اگر مخزن خالی باشد، خروجی صفر میلی‌آمپر طبیعی است. اما اگر مخزن نیمه‌پر باشد و کابل ترانسمیتر قطع شود، باز هم PLC صفر میلی‌آمپر دریافت می‌کند. اگر منطق کنترل بر اساس همین سیگنال طراحی شده باشد، ممکن است سیستم تصور کند مخزن خالی شده و فرمان پر کردن مخزن را صادر کند. در این شرایط، خطر اصلی این است که خرابی ابزار دقیق به‌صورت یک وضعیت معتبر فرآیندی دیده شود. در سیستم Live Zero، خالی بودن مخزن با 4mA و قطع بودن حلقه با جریانی نزدیک صفر نمایش داده می‌شود. بنابراین دو وضعیت از هم جدا هستند.

مثال سوم: ترانسمیتر دما در یک فرآیند حرارتی

فرض کنید یک ترانسمیتر دما روی محدوده صفر تا 200 درجه سانتی‌گراد تنظیم شده است.

در سیستم 0–20mA:

0°C   → 0mA
100°C → 10mA
200°C → 20mA

حال فرض کنید فرآیند در دمای 150 درجه سانتی‌گراد کار می‌کند، اما تغذیه ترانسمیتر قطع شود. PLC خروجی صفر دریافت می‌کند و ممکن است آن را برابر صفر درجه تفسیر کند. اگر حلقه کنترل براساس این مقدار فرمان افزایش گرمایش بدهد، دمای واقعی فرآیند می‌تواند بیشتر شود، در حالی که سیستم تصور می‌کند دما پایین است. در کاربردهای حرارتی، چنین خطایی ممکن است به آسیب محصول، افت کیفیت، افزایش فشار یا ایجاد شرایط نامناسب فرآیندی منجر شود.

از دست رفتن منبع تغذیه چه اثری دارد؟

در ترانسمیترهای دو سیمه، منبع تغذیه و سیگنال از یک حلقه مشترک استفاده می‌کنند. اگر منبع 24VDC از مدار خارج شود، ترانسمیتر دیگر قادر به کار نیست و جریان حلقه کاهش می‌یابد. در یک سیستم 0–20mA، این وضعیت از نظر PLC می‌تواند دقیقاً مشابه مقدار صفر فرآیند باشد.

اما در یک سیستم 4–20mA، صفر فرآیند باید حدود 4mA باشد. بنابراین دریافت جریان نزدیک صفر نشان می‌دهد که حلقه تغذیه نشده یا مسیر آن قطع شده است. این ویژگی باعث می‌شود بخش Maintenance سریع‌تر بتواند میان مشکل فرآیندی و مشکل الکتریکی تفاوت قائل شود.

سوختن فیوز یا خرابی منبع تغذیه

در تابلوهای ابزار دقیق، حلقه‌های ترانسمیتر ممکن است از طریق فیوز، Isolator، Barrier یا کارت‌های ورودی تغذیه شوند. اگر فیوز مربوط به یک Loop بسوزد، جریان حلقه متوقف می‌شود. در سیستم Dead Zero، PLC ممکن است مقدار صفر فرآیند را ثبت کند؛ اما در سیستم Live Zero، جریان کمتر از حد عادی به‌عنوان وضعیت غیرمعتبر شناخته می‌شود. این موضوع برای عیب‌یابی اهمیت زیادی دارد، زیرا اپراتور به‌جای بررسی فرآیند، می‌داند که ابتدا باید مسیر الکتریکی حلقه را کنترل کند.

خرابی داخلی ترانسمیتر

خرابی ترانسمیتر همیشه به شکل قطع کامل سیم ظاهر نمی‌شود. ممکن است یکی از بخش‌های داخلی آن دچار مشکل شود:

• سنسور
• ADC
• پردازنده
• مدار تغذیه
• Current Driver
• برد الکترونیکی
• اتصال داخلی

در برخی خرابی‌ها، خروجی به صفر یا مقدار بسیار پایین می‌رسد. در برخی دیگر، ترانسمیتر یک جریان مشخص خطا تولید می‌کند. وجود بازه عادی 4 تا 20 میلی‌آمپر این امکان را فراهم می‌کند که مقادیر خارج از این محدوده به‌عنوان وضعیت غیرعادی تفسیر شوند. به همین دلیل، Live Zero فقط برای تشخیص قطع کابل نیست؛ بلکه پایه‌ای برای Fault Detection در کل حلقه اندازه‌گیری محسوب می‌شود.

آیا هر مقدار کمتر از 4mA به معنای خرابی است؟

نه لزوماً. در یک ترانسمیتر واقعی، ممکن است مقدار فرآیند کمی کمتر از LRV شود. در این حالت خروجی می‌تواند کمی پایین‌تر از 4mA قرار گیرد، بدون آنکه تجهیز خراب شده باشد.

برای مثال، اگر Range ترانسمیتر صفر تا 10 بار باشد و فشار کمی منفی شود، خروجی ممکن است به 3.9mA یا 3.8mA برسد.

به همین دلیل، در سیستم‌های حرفه‌ای یک حد مشخص برای تشخیص خطا تعریف می‌شود. جریان‌های اندکی کمتر از 4mA ممکن است به‌عنوان Underrange شناخته شوند، اما جریان‌های بسیار پایین‌تر معمولاً به‌عنوان Fault تفسیر می‌شوند. این تفکیک در توصیه‌های صنعتی مانند NAMUR NE43 دقیق‌تر تعریف می‌شود که در بخش بعدی مقاله بررسی خواهد شد.

تفاوت Underrange و Loop Failure

دو مفهوم زیر نباید با هم اشتباه گرفته شوند:

Underrange

یعنی مقدار فرآیند از LRV پایین‌تر رفته است، اما ترانسمیتر همچنان فعال است و اندازه‌گیری انجام می‌دهد.

برای مثال:

LRV = 0 bar
PV = -0.2 bar
Output ≈ 3.8mA

در این شرایط، حلقه برقرار است، اما فرآیند از محدوده تنظیم‌شده خارج شده است.

Loop Failure

یعنی مسیر اندازه‌گیری یا تغذیه دچار خرابی شده است؛ مانند:

• قطع کابل
• قطع منبع تغذیه
• سوختن فیوز
• خرابی ترمینال
• نقص داخلی ترانسمیتر

در این حالت، جریان ممکن است به صفر یا یک مقدار خطای از پیش تعریف‌شده برسد. بنابراین، یک سیستم کنترل مناسب نباید تمام مقادیر زیر 4mA را به یک شکل تفسیر کند.

اگر PLC فقط سیگنال را Scale کند چه اتفاقی می‌افتد؟

فرض کنید کارت آنالوگ PLC به‌صورت زیر تنظیم شده باشد:

4mA  = 0 bar
20mA = 100 bar

اگر PLC مقدار 0mA دریافت کند و برنامه هیچ کنترل خطایی نداشته باشد، ممکن است با استفاده از رابطه خطی مقدار منفی محاسبه کند یا عددی خارج از Range نمایش دهد. اما در طراحی صحیح، ابتدا اعتبار سیگنال بررسی می‌شود و سپس Scaling انجام می‌گیرد.

منطق ساده می‌تواند به شکل زیر باشد:

اگر جریان در محدوده عادی بود:
    مقدار فرآیند محاسبه شود.

اگر جریان بسیار پایین بود:
    آلارم Loop Failure صادر شود.

اگر جریان بسیار بالا بود:
    آلارم Sensor/Transmitter Fault صادر شود.

این رویکرد از تفسیر اشتباه سیگنال خراب جلوگیری می‌کند.

نقش DCS و PLC در تشخیص خرابی

PLC یا DCS تنها زمانی می‌تواند از مزیت Live Zero استفاده کند که ورودی آنالوگ و منطق نرم‌افزاری به‌درستی پیکربندی شده باشند.

سیستم کنترل باید بتواند چند وضعیت را از یکدیگر جدا کند:

مقادیر دقیق این مرزها باید براساس دیتاشیت ترانسمیتر، تنظیمات کارت ورودی و فلسفه آلارم پروژه تعیین شوند.

آیا Live Zero به‌تنهایی ایمنی را تضمین می‌کند؟

خیر. Live Zero قابلیت تشخیص خطا را افزایش می‌دهد، اما به‌تنهایی جایگزین طراحی کامل سیستم ایمنی نیست.

برای یک Loop مهم باید عوامل دیگری نیز بررسی شوند:

• تنظیم صحیح حدود Fault
• پیکربندی آلارم در PLC یا DCS
• انتخاب Fail High یا Fail Low
• استفاده از سیستم‌های افزونه در کاربردهای حیاتی
• Proof Test
• کالیبراسیون دوره‌ای
• بررسی سلامت کابل
• تشخیص خطا در ورودی آنالوگ
• تطبیق با فلسفه SIS

بنابراین Live Zero یک ابزار مهم برای تشخیص خرابی است، اما عملکرد آن به طراحی صحیح کل حلقه وابسته است.

Fail Low و Fail High چیست؟

برخی ترانسمیترهای هوشمند هنگام تشخیص خرابی داخلی، خروجی را به سمت پایین یا بالا هدایت می‌کنند. در حالت Fail Low، جریان به مقداری کمتر از بازه عادی کاهش پیدا می‌کند. در حالت Fail High، جریان به مقداری بیشتر از بازه عادی افزایش می‌یابد. انتخاب این حالت به فلسفه ایمنی فرآیند بستگی دارد.

برای مثال، در یک کاربرد ممکن است بهتر باشد خرابی سنسور به‌صورت فشار بالا دیده شود تا سیستم وارد وضعیت ایمن شود. در کاربرد دیگری، Fail Low انتخاب منطقی‌تری است.

نکته مهم این است که این جریان‌ها نباید با مقدار واقعی فرآیند اشتباه گرفته شوند.

چرا 0mA معمولاً یک مقدار معتبر فرآیندی نیست؟

در یک حلقه استاندارد 4–20mA، مقدار صفر میلی‌آمپر خارج از بازه عادی اندازه‌گیری است. این موضوع عمداً طراحی شده است تا صفر الکتریکی به‌عنوان یک نشانه مهم خرابی باقی بماند.

در حالت عادی، حتی اگر مقدار فرآیند در پایین‌ترین نقطه باشد، ترانسمیتر باید جریان 4mA را برقرار کند. بنابراین 0mA معمولاً یکی از وضعیت‌های زیر را نشان می‌دهد:

• حلقه باز است.
• تغذیه قطع شده است.
• ترانسمیتر خاموش است.
• مسیر کابل قطع شده است.
• اتصال الکتریکی از بین رفته است.

این همان مزیتی است که در سیستم 0–20mA وجود ندارد.

مثال مهندسی: تفاوت تصمیم سیستم در دو استاندارد

فرض کنید یک ترانسمیتر فشار مخزن روی محدوده صفر تا 20 بار تنظیم شده و فشار واقعی 10 بار است.

در سیستم 0–20mA

فشار 10 بار برابر 10mA است.

اگر کابل قطع شود:

Input = 0mA
Interpretation = 0 bar یا Fault؟

سیستم بدون منطق کمکی نمی‌تواند پاسخ قطعی بدهد.

در سیستم 4–20mA

فشار 10 بار برابر 12mA است.

اگر کابل قطع شود:

Input ≈ 0mA
Expected minimum valid signal = 4mA
Interpretation = Loop Failure

در این حالت، خرابی از مقدار عادی فرآیند قابل تفکیک است.

Live Zero چگونه ایمنی را افزایش می‌دهد؟ آشنایی با NAMUR NE 43 و جریان‌های خطا

وجود Live Zero باعث می‌شود صفر درصد فرآیند با یک سیگنال زنده و قابل‌تشخیص، یعنی معمولاً 4mA، نمایش داده شود. با این حال، برای یک سیستم کنترل صنعتی فقط تشخیص صفر بودن فرآیند کافی نیست. PLC یا DCS باید بتواند میان چند وضعیت متفاوت تمایز قائل شود:

• فرآیند در محدوده عادی قرار دارد.
• مقدار فرآیند کمی از محدوده تنظیم‌شده خارج شده است.
• ترانسمیتر یا سنسور دچار خرابی شده است.
• کابل، تغذیه یا حلقه جریان قطع شده است.

اگر برای این وضعیت‌ها مرزهای مشخصی تعریف نشود، ممکن است یک مقدار خارج از Range با خرابی تجهیز اشتباه گرفته شود یا برعکس، یک خرابی واقعی به‌عنوان مقدار معتبر فرآیند پذیرفته شود. برای استانداردسازی این موضوع، توصیه‌ای با عنوان NAMUR NE 43 تدوین شده است.

NAMUR NE 43 چیست؟

NAMUR NE 43 یک توصیه فنی برای استانداردسازی نحوه نمایش اطلاعات خرابی در خروجی آنالوگ تجهیزات اندازه‌گیری است. هدف اصلی آن این است که ترانسمیتر بتواند خرابی داخلی یا وضعیت نامعتبر را با جریانی خارج از محدوده اندازه‌گیری عادی به سیستم کنترل اعلام کند.

NAMUR در بازنگری سال 2021 نیز تأکید کرده است که هدف NE 43، استانداردسازی سطح سیگنال مربوط به اطلاعات خرابی در خروجی جریان آنالوگ و فراهم‌کردن امکان تفسیر یکسان این سیگنال در سیستم‌های اتوماسیون است.

در یک حلقه معمولی 4–20mA، بازه 4 تا 20 میلی‌آمپر برای نمایش مقدار اصلی فرآیند در نظر گرفته می‌شود. اما ترانسمیتر ممکن است برای نمایش Underrange، Overrange یا Failure از جریان‌هایی کمی پایین‌تر یا بالاتر از این محدوده استفاده کند.

این طراحی باعث می‌شود سیستم کنترل فقط یک عدد دریافت نکند، بلکه بتواند درباره اعتبار آن عدد نیز تصمیم بگیرد.

محدوده‌های اصلی جریان در NAMUR NE 43

در تفسیر متداول NE 43، محدوده قابل استفاده برای اطلاعات اندازه‌گیری از حدود 3.8mA تا 20.5mA امتداد دارد. مقادیر برابر یا کمتر از 3.6mA و برابر یا بیشتر از 21mA برای اعلام خرابی تجهیز در نظر گرفته می‌شوند. بین محدوده اندازه‌گیری و محدوده خطا نیز ناحیه‌های تفکیک قرار می‌گیرند تا نوسان یا خطای کوچک باعث تشخیص اشتباه نشود.

نمای کلی این محدوده‌ها را می‌توان به‌صورت زیر نشان داد:

این جدول نباید بدون بررسی دیتاشیت سازنده به‌عنوان تنها مرجع تنظیم PLC استفاده شود. مقدار واقعی اشباع، جریان Alarm و محدودیت خروجی می‌تواند در ترانسمیترهای مختلف قابل تنظیم باشد.

تفاوت محدوده اندازه‌گیری و محدوده خطا

یکی از مهم‌ترین مفاهیم NE 43، جداسازی Measurement Information از Failure Information است.

فرض کنید ترانسمیتر فشار روی محدوده صفر تا 100 بار تنظیم شده باشد:

0 bar   → 4mA
100 bar → 20mA

اگر فشار واقعی کمی پایین‌تر از صفر بار شود، ترانسمیتر ممکن است جریانی مانند 3.9mA تولید کند. این مقدار نشان می‌دهد فرآیند اندکی پایین‌تر از LRV قرار گرفته، اما ترانسمیتر هنوز فعال است و یک اندازه‌گیری معتبر ارائه می‌دهد.

به همین ترتیب، اگر فشار کمی بیشتر از 100 بار شود، خروجی ممکن است به 20.2mA برسد. این وضعیت معمولاً نشان‌دهنده Overrange است، نه لزوماً خرابی تجهیز.

اما اگر مدار تشخیص خطای ترانسمیتر یک نقص داخلی را شناسایی کند، خروجی می‌تواند به یک سطح مشخص پایین یا بالا هدایت شود؛ برای مثال کمتر یا مساوی 3.6mA یا بیشتر یا مساوی 21mA. این مقادیر دیگر نباید به‌عنوان فشار واقعی Scale شوند.

Underrange چیست؟

Underrange زمانی رخ می‌دهد که مقدار واقعی فرآیند از LRV پایین‌تر رفته باشد، اما سنسور و ترانسمیتر همچنان قادر به اندازه‌گیری باشند.

فرض کنید ترانسمیتر اختلاف فشار روی محدوده زیر تنظیم شده است:

LRV = 0 mbar
URV = 100 mbar

اگر اختلاف فشار واقعی به مقدار منفی کوچکی برسد، جریان ممکن است به کمتر از 4mA کاهش یابد:

PV = -1 mbar
Output ≈ 3.84mA

در این حالت، سیستم نباید بلافاصله ترانسمیتر را خراب فرض کند. مقدار نزدیک 3.8 تا 4mA می‌تواند نشان دهد فرآیند کمی پایین‌تر از محدوده کالیبره‌شده قرار گرفته است.

بنابراین Underrange یک وضعیت فرآیندی است، نه الزاماً یک خرابی سخت‌افزاری.

Overrange چیست؟

Overrange به حالتی گفته می‌شود که مقدار فرآیند کمی از URV فراتر رفته باشد، ولی ترانسمیتر همچنان بتواند تغییر آن را اندازه‌گیری و گزارش کند.

برای مثال، اگر Range یک ترانسمیتر فشار صفر تا 10 بار باشد و فشار واقعی به 10.2 بار برسد، خروجی می‌تواند کمی بالاتر از 20mA قرار گیرد:

PV = 10.2 bar
Output ≈ 20.32mA

این مقدار به سیستم کنترل می‌گوید که فشار از بالاترین مقدار تنظیم‌شده عبور کرده است، اما لزوماً به معنای خرابی سنسور یا مدار الکترونیکی نیست. این تفاوت اهمیت زیادی دارد؛ زیرا واکنش اپراتور به Overrange فرآیندی با واکنش او به خرابی ابزار دقیق یکسان نیست.

در حالت Overrange ممکن است لازم باشد شرایط فرآیند، ولو، پمپ یا فشار خط بررسی شود. اما در حالت Failure، اولویت با بررسی ترانسمیتر، کابل، تغذیه و مدار ورودی خواهد بود.

Failure Low چیست؟

در حالت Failure Low، ترانسمیتر هنگام تشخیص یک خرابی، جریان خروجی را به سمت پایین هدایت می‌کند.

در چارچوب رایج NE 43، جریان خطای پایین در سطح 3.6mA یا کمتر قرار می‌گیرد. این سطح از محدوده Underrange جدا شده است تا PLC یا DCS بتواند میان «فرآیند کمتر از Range» و «خرابی تجهیز» تفاوت قائل شود.

دلایل احتمالی مشاهده جریان بسیار پایین می‌تواند شامل موارد زیر باشد:

• خرابی سنسور
• نقص برد الکترونیکی
• خطای داخلی پردازنده
• قطع شدن حلقه
• قطع تغذیه
• باز شدن مدار کابل
• سوختن فیوز حلقه

با این حال، یک نکته فنی مهم وجود دارد: 0mA و جریان Alarm پایین دقیقاً یک مفهوم نیستند.

اگر ترانسمیتر سالم و روشن باشد اما یک خطای داخلی را تشخیص دهد، ممکن است عمداً خروجی خود را روی جریان Alarm پایین تنظیم کند. اما اگر تغذیه کاملاً قطع یا کابل باز شده باشد، جریان معمولاً به نزدیک صفر می‌رسد.

در هر دو حالت، سیگنال معتبر فرآیندی در اختیار سیستم نیست، ولی نوع عیب می‌تواند متفاوت باشد.

Failure High چیست؟

در حالت Failure High، ترانسمیتر هنگام تشخیص خرابی، جریان را به سطحی بالاتر از محدوده اندازه‌گیری هدایت می‌کند. در تفسیر متداول NE 43، جریان 21mA یا بیشتر به‌عنوان ناحیه اعلام خرابی بالا شناخته می‌شود. برای مثال، ترانسمیتر ممکن است هنگام تشخیص خطای سنسور یا حافظه داخلی، خروجی را روی مقدار تعیین‌شده‌ای مانند 21.5mA قرار دهد.

PLC نباید این جریان را به مقدار فرآیندی بزرگ‌تر از URV تبدیل کند. این مقدار باید به‌عنوان Bad Signal یا Instrument Failure شناسایی شود.

تفاوت آن با Overrange در این است که:

20.2mA → احتمالاً فرآیند کمی بالاتر از URV است.
21.5mA → احتمالاً ترانسمیتر حالت Failure High را اعلام کرده است.

مقادیر دقیق باید با تنظیمات واقعی ترانسمیتر تطبیق داده شوند.

چرا بین Overrange و Failure فاصله وجود دارد؟

اگر محدوده Overrange مستقیماً به محدوده Failure متصل می‌شد، تغییرات کوچک سیگنال، خطای کارت ورودی یا تلرانس اجزا می‌توانست باعث تشخیص اشتباه شود. به همین دلیل، میان محدوده اشباع اندازه‌گیری و محدوده اعلام خرابی یک ناحیه تفکیک در نظر گرفته می‌شود.

برای سمت پایین، این فاصله معمولاً میان 3.6 و 3.8mA قرار دارد. در سمت بالا نیز محدوده بین 20.5 و 21mA نقش مشابهی دارد. این فاصله به سیستم کنترل اجازه می‌دهد آستانه تشخیص خطا را بدون تداخل با محدوده معتبر اندازه‌گیری تنظیم کند.

برای مثال، طراح سیستم می‌تواند آستانه تشخیص خطای پایین را در نقطه‌ای میان ناحیه اندازه‌گیری و Failure قرار دهد، مشروط بر آنکه این انتخاب با نسخه NE 43، مشخصات کارت ورودی و دیتاشیت ترانسمیتر هماهنگ باشد.

ارتباط Live Zero و NAMUR NE 43

Live Zero پایه اولیه تشخیص خطا را فراهم می‌کند:

0% Process = 4mA
Broken Loop ≈ 0mA

اما NAMUR NE 43 این مفهوم را توسعه می‌دهد و فقط به قطع کامل حلقه محدود نمی‌شود. براساس این رویکرد، ترانسمیتر می‌تواند وضعیت‌های مختلف را از طریق نواحی جریان جداگانه اعلام کند:

4–20mA       → مقدار عادی فرآیند
3.8–4mA      → Underrange
20–20.5mA    → Overrange
≤3.6mA       → Failure Low
≥21mA        → Failure High

بنابراین Live Zero امکان تشخیص نبود جریان را ایجاد می‌کند و NE 43 امکان مدیریت استانداردتر جریان‌های خارج از محدوده و خرابی‌های تشخیص‌داده‌شده توسط تجهیز را فراهم می‌سازد.

PLC چگونه باید این جریان‌ها را تفسیر کند؟

در یک برنامه صحیح PLC یا DCS، سیگنال آنالوگ نباید بدون کنترل اعتبار مستقیماً Scale شود.

ابتدا باید وضعیت سیگنال تعیین شود:

اگر جریان در محدوده معتبر اندازه‌گیری باشد:
    PV محاسبه و استفاده شود.

اگر جریان در محدوده Underrange باشد:
    PV پایین‌تر از LRV اعلام شود.

اگر جریان در محدوده Overrange باشد:
    PV بالاتر از URV اعلام شود.

اگر جریان در محدوده Failure Low یا Failure High باشد:
    سیگنال Bad اعلام شود و آلارم ابزار دقیق فعال شود.

پس از تشخیص Failure، سیستم کنترل باید طبق فلسفه پروژه تصمیم بگیرد که با مقدار فرآیند چه رفتاری داشته باشد. راهکارهای رایج عبارت‌اند از:

• نگه‌داشتن آخرین مقدار معتبر
• جایگزینی مقدار از پیش تعیین‌شده
• انتقال حلقه به Manual
• ایجاد آلارم برای اپراتور
• اجرای منطق Fail-Safe
• استفاده از مقدار سنسور افزونه

انتخاب این واکنش به نوع فرآیند و اهمیت حلقه بستگی دارد. برای یک نمایشگر محلی، ایجاد آلارم ممکن است کافی باشد؛ اما برای یک حلقه ایمنی یا کنترل حیاتی، منطق دقیق‌تری لازم است.

چرا نباید جریان خطا را به‌عنوان مقدار فرآیند نمایش داد؟

فرض کنید یک ترانسمیتر سطح با Range صفر تا 10 متر، خروجی 21.5mA تولید کند.

اگر سیستم کنترل این جریان را بدون اعتبارسنجی Scale کند، مقدار محاسبه‌شده چنین خواهد بود:

PV = LRV + [(I − 4) ÷ 16] × Span

PV = 0 + [(21.5 − 4) ÷ 16] × 10

PV = 10.94 m

PLC ممکن است سطح را حدود 10.94 متر نمایش دهد، در حالی که 21.5mA احتمالاً جریان Alarm ترانسمیتر است و هیچ سطح واقعی را نشان نمی‌دهد. این مثال نشان می‌دهد که Scaling بدون Signal Validation می‌تواند یک خطای ابزار دقیق را به یک عدد ظاهراً منطقی تبدیل کند. در طراحی صحیح، قبل از محاسبه PV باید بررسی شود که جریان ورودی در محدوده معتبر اندازه‌گیری قرار دارد.

مثال کاربردی: مخزن و تشخیص Fail High

فرض کنید یک ترانسمیتر سطح روی مخزنی با Range صفر تا 8 متر نصب شده است:

0 m → 4mA
8 m → 20mA

اگر سطح واقعی به 8.1 متر برسد، ممکن است خروجی کمی بیشتر از 20mA باشد. این وضعیت Overrange است و سیستم باید آلارم سطح بالا صادر کند. اما اگر ترانسمیتر به دلیل خرابی سنسور خروجی 21.5mA تولید کند، این جریان نباید به‌عنوان افزایش بیشتر سطح تفسیر شود.

دو وضعیت از نظر عملی متفاوت‌اند:

20.2mA → سطح واقعاً از URV عبور کرده است.
21.5mA → اطلاعات اندازه‌گیری نامعتبر است.

در حالت اول، تمرکز باید روی فرآیند و جلوگیری از سرریز باشد. در حالت دوم، سیستم علاوه بر قرار دادن فرآیند در وضعیت ایمن، باید خرابی ابزار دقیق را نیز اعلام کند.

مثال کاربردی: فشار خط و تشخیص Fail Low

یک ترانسمیتر فشار روی محدوده صفر تا 40 بار تنظیم شده است. اگر فشار اندکی به زیر LRV برسد، خروجی ممکن است حدود 3.9mA شود. این مقدار می‌تواند Underrange باشد. اما اگر جریان به 3.5mA برسد، سیستم باید آن را به‌عنوان Failure Low یا سیگنال نامعتبر بررسی کند، نه فشار منفی واقعی.

اگر کابل کاملاً قطع شود، جریان ممکن است تقریباً به صفر برسد. در این حالت، احتمال Open Loop یا قطع تغذیه بیشتر است.

بنابراین سیستم می‌تواند میان سه وضعیت تمایز ایجاد کند:

3.9mA → فرآیند کمی پایین‌تر از Range
3.5mA → اعلام Failure Low
0mA   → احتمال قطع Loop یا تغذیه

این تفکیک، عیب‌یابی و تصمیم‌گیری اپراتور را بسیار دقیق‌تر می‌کند.

انتخاب Fail High یا Fail Low چگونه انجام می‌شود؟

بسیاری از ترانسمیترهای هوشمند اجازه می‌دهند جهت Alarm Current روی یکی از حالت‌های زیر تنظیم شود:

• Fail High
• Fail Low

انتخاب بین این دو نباید صرفاً براساس عادت یا تنظیم پیش‌فرض کارخانه انجام شود. جهت خطا باید با فلسفه ایمنی فرآیند، منطق PLC، نوع کارت ورودی و رفتار نهایی سیستم هماهنگ باشد.

برای مثال، اگر سیگنال ترانسمیتر برای کنترل فشار بالای یک مخزن استفاده می‌شود، ممکن است فلسفه پروژه ایجاب کند خرابی تجهیز به سمت حالتی هدایت شود که سیستم کنترل واکنش محافظه‌کارانه‌تری نشان دهد.

اما این به آن معنا نیست که Fail High همیشه برای فشار بالا و Fail Low همیشه برای فشار پایین مناسب است. باید بررسی شود که:

• سیگنال چه متغیری را اندازه‌گیری می‌کند؟
• مقدار بالا یا پایین چه خطری ایجاد می‌کند؟
• کنترل ولو Air-to-Open است یا Air-to-Close؟
• حلقه کنترل Direct Acting است یا Reverse Acting؟
• در زمان از دست رفتن سیگنال، فرآیند باید در چه وضعیتی قرار گیرد؟
• آیا حلقه بخشی از SIS است یا فقط در BPCS استفاده می‌شود؟

بنابراین انتخاب جهت Alarm یک تصمیم مهندسی وابسته به کاربرد است.

آیا NE 43 جایگزین سیستم ایمنی است؟

خیر. NAMUR NE 43 فقط به استانداردسازی سطح سیگنال خرابی کمک می‌کند. این توصیه به‌تنهایی مشخص نمی‌کند که پس از دریافت جریان خطا، ولو بسته شود، پمپ خاموش شود یا واحد Shutdown کند.

واکنش نهایی باید در مدارک مهندسی پروژه تعریف شود؛ از جمله:

• Cause & Effect
• Control Narrative
• Alarm Philosophy
• Shutdown Philosophy
• Safety Requirement Specification
• Loop Diagram
• Instrument Datasheet

همچنین برای حلقه‌های حیاتی، تشخیص Failure Current باید با معماری افزونه، تست دوره‌ای، Diagnostic Coverage و الزامات سیستم ایمنی هماهنگ شود.

نقش HART در تشخیص خطا

در ترانسمیترهای هوشمند مجهز به HART، جریان خارج از محدوده می‌تواند یک هشدار کلی درباره نامعتبر بودن اندازه‌گیری ارائه دهد، اما ارتباط دیجیتال ممکن است اطلاعات دقیق‌تری درباره علت خطا در اختیار کاربر قرار دهد.

برای مثال، از طریق HART ممکن است وضعیت‌هایی مانند موارد زیر قابل مشاهده باشند:

• Sensor Failure
• Electronics Failure
• Configuration Error
• Process Out of Limits
• Temperature Out of Limits
• Memory Error
• Output Saturated

بنابراین سیگنال آنالوگ به PLC اعلام می‌کند که مقدار اندازه‌گیری قابل اعتماد نیست، در حالی که ارتباط HART می‌تواند به واحد نگهداری و تعمیرات در یافتن علت دقیق‌تر کمک کند. با این حال، قابلیت‌های تشخیصی واقعی به مدل ترانسمیتر، سازنده و نحوه پیکربندی آن بستگی دارد.

تنظیمات ترانسمیتر و سیستم کنترل باید یکسان باشند

یکی از خطاهای رایج این است که ترانسمیتر روی Fail High تنظیم شده باشد، اما PLC فقط جریان پایین را به‌عنوان Fault شناسایی کند. یا ممکن است ترانسمیتر خروجی Alarm متفاوتی داشته باشد، در حالی که مرزهای کارت ورودی براساس مقادیر دیگری تعریف شده‌اند.

برای جلوگیری از این ناهماهنگی باید تنظیمات زیر بررسی و مستند شوند:

• جهت Alarm ترانسمیتر
• مقدار دقیق Low Alarm Current
• مقدار دقیق High Alarm Current
• محدوده اشباع پایین و بالا
• حدود تشخیص کارت ورودی
• زمان تأخیر آلارم
• واکنش PLC به Bad Signal
• رفتار خروجی در صورت خطای سنسور

این اطلاعات باید در دیتاشیت، Loop Diagram، Cause & Effect و تنظیمات نرم‌افزاری هماهنگ باشند.

آیا همه ترانسمیترهای 4–20mA مطابق NE 43 عمل می‌کنند؟

خیر. استفاده از خروجی 4–20mA به‌تنهایی به معنای انطباق کامل با NAMUR NE 43 نیست.

ممکن است یک ترانسمیتر:

• محدوده Saturation متفاوتی داشته باشد.
• مقدار Alarm ثابت یا قابل تنظیم ارائه کند.
• فقط Fail High داشته باشد.
• فقط Fail Low داشته باشد.
• در خطاهای مختلف رفتارهای متفاوتی نشان دهد.
• امکان غیرفعال‌کردن Alarm Current را فراهم کند.

بنابراین قبل از تعریف حدود Fault در PLC باید دیتاشیت، منوال و تنظیمات واقعی همان ترانسمیتر بررسی شوند.

Live Zero چگونه ایمنی را افزایش می‌دهد؟

مزیت اصلی Live Zero و جریان‌های تشخیصی این است که سیستم کنترل می‌تواند «عدم دسترسی به اندازه‌گیری معتبر» را از «مقدار پایین یا بالای واقعی فرآیند» جدا کند.

این قابلیت چند نتیجه مهم دارد:

• جلوگیری از نمایش مقدار ساختگی
• تشخیص سریع قطع Loop
• ایجاد آلارم اختصاصی ابزار دقیق
• کاهش تصمیم‌های اشتباه اپراتور
• بهبود عیب‌یابی
• جلوگیری از ادامه کنترل خودکار با سیگنال نامعتبر
• امکان اجرای رفتار Fail-Safe

با این حال، این مزایا تنها زمانی حاصل می‌شوند که ترانسمیتر، کارت ورودی و منطق نرم‌افزاری به‌صورت هماهنگ طراحی و تنظیم شده باشند.

ارتباط Live Zero با ترانسمیترهای Loop Powered؛ چرا وجود 4mA برای کارکرد ترانسمیتر ضروری است؟

تا اینجا Live Zero را بیشتر از زاویه تشخیص خطا و تفکیک صفر فرآیند از قطع حلقه بررسی کردیم. اما انتخاب 4mA فقط برای این هدف انجام نشده است. این جریان پایه، نقش مهم دیگری نیز دارد: تأمین انرژی الکترونیک داخلی ترانسمیترهای دو سیمه.

در بسیاری از ترانسمیترهای صنعتی، همان دو سیمی که سیگنال اندازه‌گیری را به PLC یا DCS منتقل می‌کنند، برق موردنیاز تجهیز را نیز تأمین می‌کنند. این تجهیزات با عنوان Loop Powered Transmitter شناخته می‌شوند.

در چنین ساختاری، اگر قرار بود صفر فرآیند با 0mA نمایش داده شود، ترانسمیتر در نقطه صفر عملاً هیچ جریانی برای تغذیه مدارهای داخلی خود در اختیار نداشت. در نتیجه، سنسور، پردازنده، مبدل‌ها و مدار ارتباطی نمی‌توانستند به‌طور پایدار کار کنند.

به همین دلیل، Live Zero هم‌زمان دو مسئله را حل می‌کند:

1. صفر فرآیند را از خرابی حلقه جدا می‌کند.
2. حداقل انرژی لازم برای روشن ماندن ترانسمیتر را فراهم می‌سازد.

ترانسمیتر Loop Powered چیست؟

ترانسمیتر Loop Powered تجهیزی است که انرژی الکتریکی موردنیاز خود را از همان حلقه جریان 4–20mA دریافت می‌کند.

یک حلقه ساده معمولاً از اجزای زیر تشکیل می‌شود:

منبع تغذیه 24VDC
        ↓
ترانسمیتر دو سیمه
        ↓
ورودی آنالوگ PLC یا DCS
        ↓
بازگشت به منبع تغذیه

در این حلقه، جریان از تمام اجزا عبور می‌کند و ترانسمیتر مقدار آن را متناسب با وضعیت فرآیند کنترل می‌کند.

دو سیم ترانسمیتر هم‌زمان دو وظیفه دارند:

• انتقال انرژی از منبع تغذیه به ترانسمیتر
• انتقال اطلاعات اندازه‌گیری از ترانسمیتر به سیستم کنترل

این طراحی باعث شده است ترانسمیترهای دو سیمه به رایج‌ترین نوع تجهیزات اندازه‌گیری در صنایع نفت، گاز، پتروشیمی، نیروگاه و فرایندهای شیمیایی تبدیل شوند.

چرا 0mA برای یک ترانسمیتر دو سیمه عملی نیست؟

فرض کنید یک ترانسمیتر فشار دو سیمه به منبع 24VDC متصل باشد و خروجی آن از صفر تا 20 میلی‌آمپر تعریف شود:

0 bar   → 0mA
100 bar → 20mA

اگر فشار فرآیند به صفر برسد، ترانسمیتر باید جریان را روی 0mA قرار دهد. اما در این حالت، دیگر جریانی از مدار عبور نمی‌کند.

نبود جریان یعنی نبود توان الکتریکی کافی برای بخش‌های داخلی ترانسمیتر، از جمله:

• سنسور
• مدار تحریک سنسور
• تقویت‌کننده
• مبدل آنالوگ به دیجیتال
• پردازنده
• حافظه
• نمایشگر
• مدار خروجی جریان
• ارتباط HART

در عمل، ترانسمیتر نمی‌تواند هم خاموش باشد و هم هم‌زمان اعلام کند که مقدار فرآیند صفر است.

بنابراین برای یک تجهیز دو سیمه، صفر میلی‌آمپر نمی‌تواند یک نقطه اندازه‌گیری عادی و پایدار باشد.

4mA چگونه ترانسمیتر را روشن نگه می‌دارد؟

در نقطه صفر فرآیند، ترانسمیتر جریان حلقه را روی حدود 4mA نگه می‌دارد. این جریان ضمن آنکه به PLC می‌گوید مقدار اندازه‌گیری در LRV قرار دارد، انرژی لازم برای عملکرد مدار داخلی را نیز فراهم می‌کند.

توان تقریبی قابل‌دسترس از رابطه زیر محاسبه می‌شود:

P = V × I

اگر ولتاژ مؤثر دو سر ترانسمیتر 12 V و جریان حلقه 4 mA باشد، ابتدا جریان را به آمپر تبدیل می‌کنیم:

4 mA = 0.004 A

P = 12 × 0.004

P = 0.048 W

بنابراین، توان مصرفی ترانسمیتر برابر با 0.048 وات یا 48 میلی‌وات است. یعنی حدود 48 میلی‌وات توان در اختیار ترانسمیتر قرار می‌گیرد.

این توان بسیار کم است، اما با طراحی الکترونیکی کم‌مصرف می‌تواند برای تغذیه سنسور، پردازنده و مدار خروجی کافی باشد. البته تمام ولتاژ 24VDC مستقیماً روی ترانسمیتر قرار نمی‌گیرد. بخشی از ولتاژ در مقاومت کابل، کارت ورودی PLC، Barrier، Isolator و سایر تجهیزات حلقه مصرف می‌شود. به همین دلیل، باید ولتاژ حداقل موردنیاز ترانسمیتر و مقاومت کل حلقه به‌درستی بررسی شود.

مسیر مصرف انرژی در داخل ترانسمیتر

جریان 4mA مستقیماً فقط وارد یک قطعه نمی‌شود. این انرژی در بخش‌های مختلف داخلی توزیع می‌شود.

در یک ترانسمیتر هوشمند، مسیر کلی عملکرد به شکل زیر است:

Loop Power
   ↓
مدار تنظیم ولتاژ
   ↓
سنسور و مدار تحریک
   ↓
Signal Conditioning
   ↓
ADC
   ↓
Microcontroller
   ↓
DAC / Current Driver
   ↓
4–20mA Output

هر یک از این بخش‌ها برای کارکرد صحیح به انرژی نیاز دارند. بنابراین وجود جریان پایه باعث می‌شود ترانسمیتر حتی در پایین‌ترین مقدار فرآیند نیز به اندازه‌گیری، پردازش و ارسال اطلاعات ادامه دهد.

نقش مدار تنظیم ولتاژ

ولتاژ حلقه ممکن است ثابت نباشد و بسته به منبع تغذیه و مقاومت بار تغییر کند. در بسیاری از سیستم‌ها، منبع تغذیه 24VDC استفاده می‌شود، اما ترانسمیتر نمی‌تواند تمام مدارهای داخلی خود را مستقیماً با این ولتاژ تغذیه کند.

به همین دلیل، مدارهای داخلی ولتاژ حلقه را به سطوح پایین‌تر و پایدارتر تبدیل می‌کنند؛ برای مثال:

• ولتاژ موردنیاز میکروکنترلر
• ولتاژ موردنیاز ADC
• ولتاژ تحریک سنسور
• ولتاژ مدار حافظه
• ولتاژ مدار ارتباطی

این تبدیل باید با بازده بالا انجام شود؛ زیرا کل انرژی دردسترس در نقطه 4mA محدود است. یکی از چالش‌های طراحی ترانسمیترهای صنعتی دقیقاً همین است: تجهیز باید در کمترین جریان حلقه نیز روشن، پایدار و دقیق باقی بماند.

سنسور چگونه از جریان حلقه استفاده می‌کند؟

نوع مصرف انرژی سنسور به فناوری آن بستگی دارد. در ترانسمیتر فشار پیزو مقاومتی، مدار باید پل مقاومتی سنسور را تحریک و تغییرات بسیار کوچک ولتاژ را اندازه‌گیری کند. در ترانسمیتر دما مبتنی بر RTD، یک جریان تحریک کنترل‌شده از المان مقاومتی عبور داده می‌شود تا مقدار مقاومت اندازه‌گیری شود.

در ترانسمیترهای خازنی، مدار باید تغییر ظرفیت را تشخیص دهد. در تمام این حالت‌ها، سنسور به خودی خود خروجی 4–20mA تولید نمی‌کند. ابتدا باید با انرژی دریافتی از حلقه فعال شود و سپس سیگنال خام آن توسط الکترونیک داخلی پردازش شود. بنابراین Live Zero کمک می‌کند سنسور حتی در نقطه صفر Span نیز فعال باقی بماند.

ADC و پردازنده چرا به جریان پایه نیاز دارند؟

سیگنال سنسور معمولاً آنالوگ و بسیار ضعیف است. این سیگنال ابتدا تقویت و فیلتر می‌شود و سپس توسط ADC به داده دیجیتال تبدیل می‌گردد.

پس از آن، میکروکنترلر عملیات مختلفی انجام می‌دهد:

• اعمال ضرایب کالیبراسیون
• جبران خطای دما
• خطی‌سازی سنسور
• تشخیص خطا
• محاسبه PV
• اعمال LRV و URV
• مدیریت خروجی
• پاسخ به ارتباط HART
• کنترل نمایشگر

تمام این عملیات باید حتی زمانی انجام شوند که مقدار فرآیند در پایین‌ترین نقطه Range است. اگر خروجی صفر فرآیند برابر 0mA بود، پردازنده انرژی کافی برای ادامه این وظایف نداشت. در نتیجه، سیستم نمی‌توانست تشخیص دهد که فرآیند واقعاً در صفر قرار دارد یا تجهیز خاموش شده است.

مدار Current Driver چه کاری انجام می‌دهد؟

در یک ترانسمیتر دو سیمه، مدار خروجی جریان فقط یک سیگنال تولید نمی‌کند؛ بلکه هم‌زمان جریان حلقه را در مقدار موردنیاز تنظیم می‌کند.

برای مثال، اگر فشار فرآیند در صفر درصد Span باشد:

Output = 4mA

اگر فشار در 50 درصد Span باشد:

Output = 12mA

اگر فشار در 100 درصد Span باشد:

Output = 20mA

مدار Current Driver با تغییر مقاومت مؤثر داخلی ترانسمیتر، مقدار جریان عبوری را کنترل می‌کند. در تمام این حالت‌ها، بخشی از همان جریان برای تغذیه الکترونیک داخلی استفاده می‌شود. بنابراین ترانسمیتر باید طوری طراحی شود که مصرف داخلی آن از جریان تنظیم‌شده بیشتر نشود. به‌ویژه در نقطه 4mA، محدودیت مصرف انرژی جدی‌تر است.

آیا تمام 4mA صرف تغذیه ترانسمیتر می‌شود؟

خیر. 4mA هم‌زمان دو نقش دارد:

• بخشی از حلقه انتقال سیگنال است.
• منبع انرژی ترانسمیتر را فراهم می‌کند.

ترانسمیتر نمی‌تواند این جریان را مانند یک مصرف‌کننده معمولی کاملاً استفاده کند و سپس جریان دیگری تولید کند. بلکه خود تجهیز عضوی از حلقه سری است و با مدیریت افت ولتاژ داخلی، هم انرژی لازم را دریافت می‌کند و هم مقدار جریان را کنترل می‌کند. از نظر مهندسی، حلقه 4–20mA یک سیستم مشترک انتقال توان و اطلاعات است. این ویژگی یکی از مهم‌ترین دلایل موفقیت گسترده آن در ابزار دقیق صنعتی محسوب می‌شود.

ارتباط Live Zero با مفهوم Minimum Operating Current

هر ترانسمیتر برای روشن ماندن به حداقل جریان نیاز دارد. این مقدار را می‌توان به‌صورت کلی Minimum Operating Current در نظر گرفت. در ترانسمیترهای 4–20mA، طراحی باید به‌گونه‌ای باشد که تجهیز در جریان نزدیک 4mA به‌طور کامل فعال بماند. با این حال، جریان داخلی مصرفی ترانسمیتر باید کمتر از مقدار خروجی حداقل باشد تا مدار بتواند 4mA را به‌درستی کنترل کند. برای نمونه، اگر مدار داخلی بدون کنترل خروجی به 4.5mA نیاز داشته باشد، ترانسمیتر دیگر قادر نیست خروجی واقعی 4mA تولید کند.

به همین دلیل، طراحی کم‌مصرف بخش‌های زیر بسیار مهم است:

• میکروکنترلر
• ADC
• حافظه
• سنسور
• نمایشگر
• مدار HART
• رگولاتور
• درایور خروجی

آیا نمایشگر LCD نیز از همان جریان تغذیه می‌شود؟

در بسیاری از ترانسمیترهای دو سیمه، نمایشگر LCD نیز از همان انرژی حلقه استفاده می‌کند. اما نمایشگر باید مصرف بسیار پایینی داشته باشد. به همین دلیل معمولاً از LCDهای کم‌مصرف استفاده می‌شود و روشنایی پس‌زمینه، در صورت وجود، ممکن است محدودیت‌های خاصی داشته باشد. نمایشگر، سنسور و پردازنده همگی باید در بودجه انرژی بسیار محدودی کار کنند.

این موضوع توضیح می‌دهد که چرا نمی‌توان تجهیزات پرمصرف را به‌سادگی در ساختار دو سیمه 4–20mA قرار داد. تجهیزاتی که به توان بیشتری نیاز دارند، معمولاً از ساختار سه سیمه یا چهار سیمه استفاده می‌کنند.

تفاوت Loop Powered و Self Powered

برای درک بهتر نقش Live Zero، باید تفاوت دو ساختار اصلی را بدانیم.

Loop Powered

در این ساختار، ترانسمیتر برق موردنیاز خود را از حلقه سیگنال دریافت می‌کند.

ویژگی‌ها:

• معمولاً دو سیمه
• تغذیه و سیگنال روی یک مسیر
• مصرف توان پایین
• نصب ساده
• کابل‌کشی کمتر
• رایج در صنایع فرآیندی

Self Powered یا Externally Powered

در این ساختار، تجهیز منبع تغذیه جداگانه دارد و خروجی آن مستقل از مدار تغذیه است.

این تجهیزات ممکن است سه یا چهار سیم داشته باشند:

دو سیم برای تغذیه
دو سیم برای خروجی

چون انرژی تجهیز از مسیر جداگانه تأمین می‌شود، محدودیت جریان 4mA برای روشن نگه‌داشتن مدار داخلی اهمیت کمتری دارد. با این حال، خروجی 4–20mA همچنان برای انتقال قابل‌اعتماد سیگنال استفاده می‌شود.

چرا ترانسمیترهای پرمصرف چهار سیمه هستند؟

برخی تجهیزات به انرژی بیشتری نیاز دارند، مانند:

• فلومترهای الکترومغناطیسی
• برخی آنالایزرها
• تجهیزات با Heater داخلی
• سنسورهای اپتیکی
• ترانسمیترهای دارای نمایشگرهای پیشرفته
• تجهیزات دارای رله یا چند خروجی
• برخی سطح‌سنج‌های راداری قدیمی یا توان‌بالا

در این تجهیزات، جریان 4mA نمی‌تواند انرژی کافی برای کل سیستم فراهم کند. بنابراین تغذیه از یک مسیر جداگانه تأمین می‌شود. این تجهیزات ممکن است همچنان خروجی 4–20mA داشته باشند، اما دیگر به معنای Loop Powered بودن نیست.

بنابراین دو مفهوم زیر نباید با هم یکسان در نظر گرفته شوند:

داشتن خروجی 4–20mA
Loop Powered بودن

هر ترانسمیتر Loop Powered معمولاً خروجی 4–20mA دارد، اما هر تجهیز دارای خروجی 4–20mA لزوماً Loop Powered نیست.

ارتباط Live Zero با ترانسمیتر سه سیمه

در تجهیزات سه سیمه معمولاً یک سیم برای تغذیه مثبت، یک سیم برای مشترک و یک سیم برای خروجی استفاده می‌شود. در این ساختار، تجهیز از منبع تغذیه جداگانه یا مشترک انرژی می‌گیرد و خروجی از سیم سوم ارسال می‌شود. با وجود اینکه ترانسمیتر برای روشن ماندن مستقیماً به جریان 4mA وابسته نیست، استفاده از Live Zero همچنان مزیت تشخیص خطا را حفظ می‌کند.

یعنی حتی در یک تجهیز سه سیمه:

4mA = صفر درصد Span
0mA = احتمال خرابی خروجی یا قطع مسیر سیگنال

بنابراین دلیل اصلی Live Zero در تجهیزات دو سیمه هم تغذیه و هم تشخیص خطاست، اما در تجهیزات سه و چهار سیمه، مزیت تشخیص خطا همچنان باقی می‌ماند.

چرا 4mA انتخاب شد و نه 1mA یا 2mA؟

از نظر نظری، هر مقدار غیرصفری می‌توانست نقش Live Zero را ایفا کند. اما جریان پایه باید به اندازه‌ای باشد که چند شرط را هم‌زمان برآورده کند:

• انرژی کافی برای مدار داخلی فراهم شود.
• از صفر الکتریکی فاصله مناسبی داشته باشد.
• در برابر نویز و خطای اندازه‌گیری قابل‌تشخیص باشد.
• امکان ساخت ترانسمیترهای دو سیمه وجود داشته باشد.
• بخش اصلی Span جریان همچنان برای نمایش فرآیند باقی بماند.
• توان تلفاتی و محدودیت کابل کنترل شود.

انتخاب 4mA یک تعادل مهندسی مناسب ایجاد می‌کند.

در بازه 4 تا 20mA، دامنه قابل‌استفاده برای اندازه‌گیری برابر است با:

20 mA − 4 mA = 16 mA

بنابراین 4mA به‌عنوان جریان پایه و 16mA به‌عنوان بازه متغیر فرآیند استفاده می‌شود. این ساختار هم امکان تغذیه الکترونیک را فراهم می‌کند و هم رزولوشن مناسبی برای انتقال مقدار اندازه‌گیری‌شده ایجاد می‌کند.

ارتباط Live Zero با HART

در ترانسمیترهای مجهز به HART، اطلاعات دیجیتال به‌صورت یک سیگنال فرکانسی کوچک روی جریان 4–20mA سوار می‌شوند. جریان DC اصلی همچنان نمایانگر مقدار فرآیند است، در حالی که سیگنال HART اطلاعات تکمیلی را منتقل می‌کند.

برای عملکرد HART، ترانسمیتر باید مدارهای زیر را فعال نگه دارد:

• پردازنده
• حافظه
• مودم HART
• مدار مدولاسیون
• بخش تشخیص فرمان
• مدار ارتباطی

این بخش‌ها نیز انرژی خود را از حلقه دریافت می‌کنند. بنابراین جریان پایه 4mA برای حفظ ارتباط دیجیتال و قابلیت پیکربندی ترانسمیتر اهمیت دارد. اگر در نقطه صفر فرآیند جریان واقعاً به صفر می‌رسید، ارتباط HART نیز از بین می‌رفت. این موضوع یکی دیگر از دلایلی است که ساختار Live Zero با ترانسمیترهای هوشمند سازگاری بسیار خوبی دارد.

آیا در 4mA همیشه HART قابل‌استفاده است؟

در یک حلقه صحیح، بله؛ ترانسمیتر می‌تواند در نزدیکی 4mA نیز ارتباط HART را حفظ کند.

با این حال، عملکرد صحیح HART به عوامل دیگری نیز وابسته است:

• ولتاژ کافی روی ترانسمیتر
• مقاومت مناسب حلقه
• امپدانس موردنیاز ارتباط
• کابل مناسب
• نویز کنترل‌شده
• اتصال صحیح مودم یا Handheld Communicator

معمولاً برای ایجاد سیگنال HART به حداقل مقاومت مشخصی در حلقه نیاز است. این مقاومت می‌تواند در کارت ورودی، مقاومت خارجی یا تجهیز واسط ایجاد شود. بنابراین وجود 4mA شرط مهمی است، اما به‌تنهایی تضمین‌کننده ارتباط صحیح HART نیست.

محاسبه حداکثر مقاومت حلقه

برای آنکه ترانسمیتر Loop Powered بتواند تا 20mA خروجی بدهد، باید ولتاژ کافی در حلقه وجود داشته باشد.

رابطه ساده حداکثر مقاومت مجاز حلقه به‌صورت زیر است:

Rmax = (Vsupply − Vmin) ÷ Imax

که در آن:

• Rmax: حداکثر مقاومت مجاز کل حلقه
• Vsupply: ولتاژ منبع تغذیه
• Vmin: حداقل ولتاژ موردنیاز ترانسمیتر برای عملکرد صحیح
• Imax: حداکثر جریان حلقه

فرض کنید:

ولتاژ منبع = 24VDC
حداقل ولتاژ ترانسمیتر = 10.5VDC
حداکثر جریان بررسی = 20mA

در این صورت:

Rmax = (24 − 10.5) ÷ 0.02

Rmax = 13.5 ÷ 0.02

Rmax = 675 Ω

این مقاومت شامل تمام اجزای سری حلقه است:

• مقاومت ورودی PLC
• مقاومت کابل
• Barrier
• Isolator
• نمایشگر
• مقاومت HART
• اتصالات جانبی

اگر مقاومت کل بیشتر از مقدار مجاز شود، ترانسمیتر ممکن است در جریان‌های بالا به محدودیت ولتاژ برسد و نتواند خروجی 20mA یا جریان Alarm High را تولید کند.

چرا محاسبه حلقه باید با جریان خطا انجام شود؟

در برخی طراحی‌ها، محاسبه مقاومت حلقه فقط با 20mA انجام می‌شود. اما اگر ترانسمیتر در حالت Fail High خروجی بالاتر، مثلاً 21mA یا بیشتر تولید کند، افت ولتاژ افزایش می‌یابد.

طبق قانون اهم:

V = I × R

هرچه جریان بیشتر باشد، ولتاژ موردنیاز برای غلبه بر مقاومت حلقه نیز افزایش می‌یابد.

بنابراین در طراحی دقیق، باید حداکثر جریان واقعی ترانسمیتر، از جمله جریان Saturation یا Alarm High، بررسی شود.

در غیر این صورت ممکن است ترانسمیتر در حالت خطا نتواند جریان تعریف‌شده را به کارت ورودی برساند و PLC نیز Fault را به‌درستی تشخیص ندهد.

مثال عملی از یک حلقه دو سیمه

فرض کنید یک ترانسمیتر فشار با خروجی 4–20mA به کارت ورودی PLC متصل شده است.

مشخصات حلقه:

Power Supply = 24VDC
Transmitter Minimum Voltage = 10.5VDC
PLC Input Resistance = 250Ω
Cable Resistance = 30Ω
Barrier Resistance = 150Ω

مقاومت کل:

Rtotal = 250 + 30 + 150

Rtotal = 430 Ω

افت ولتاژ در جریان 20 mA:

Vdrop = 0.02 × 430

Vdrop = 8.6 V

ولتاژ باقی‌مانده در دو سر ترانسمیتر:

VTX = 24 − 8.6

VTX = 15.4 V

چون این مقدار بیشتر از حداقل 10.5V است، ترانسمیتر می‌تواند به‌درستی کار کند. اما اگر مقاومت کل حلقه بیش از حد افزایش یابد، ولتاژ روی ترانسمیتر کاهش پیدا می‌کند و خروجی در جریان بالا دچار محدودیت می‌شود.

آیا 4mA همیشه برای روشن ماندن کافی است؟

در یک ترانسمیتر استاندارد و سالم، طراحی باید به‌گونه‌ای باشد که جریان 4mA برای عملکرد عادی کافی باشد.

اما شرایط زیر می‌توانند باعث مشکل شوند:

• ولتاژ منبع کمتر از حد لازم باشد.
• مقاومت حلقه بسیار زیاد باشد.
• Barrier نامناسب انتخاب شده باشد.
• چند تجهیز به‌صورت سری اضافه شده باشند.
• کابل بسیار بلند یا با سطح مقطع کم باشد.
• اتصال‌ها مقاومت غیرعادی ایجاد کنند.
• ترانسمیتر توان بیشتری از مقدار طراحی‌شده مصرف کند.

در چنین حالتی، حتی اگر جریان حلقه ظاهراً وجود داشته باشد، ولتاژ کافی روی ترانسمیتر قرار نمی‌گیرد و تجهیز ممکن است Reset شود، خروجی ناپایدار بدهد یا ارتباط HART را از دست بدهد. بنابراین برای بررسی سلامت یک حلقه فقط اندازه‌گیری جریان کافی نیست؛ ولتاژ در ترمینال ترانسمیتر نیز باید اندازه‌گیری شود.

Live Zero و عیب‌یابی حلقه

ترکیب Live Zero و Loop Power به تکنسین کمک می‌کند عیب را سریع‌تر تشخیص دهد.

برای مثال:

حالت اول: جریان حدود 4mA و ترانسمیتر روشن است

احتمالاً حلقه سالم است و فرآیند در LRV قرار دارد.

حالت دوم: جریان صفر و ولتاژ حلقه نیز صفر است

احتمال خرابی منبع تغذیه، فیوز یا مدار بالادست وجود دارد.

حالت سوم: ولتاژ در ورودی حلقه وجود دارد اما جریان صفر است

احتمال قطع کابل، باز بودن ترمینال یا خرابی داخلی ترانسمیتر وجود دارد.

حالت چهارم: جریان ناپایدار و نمایشگر Reset می‌شود

احتمال کمبود ولتاژ روی ترانسمیتر یا مقاومت بیش از حد حلقه مطرح است.

حالت پنجم: 4–20mA درست است اما HART برقرار نمی‌شود

باید مقاومت، نویز، کابل، اتصال مودم و شرایط ارتباطی بررسی شود.

این تفکیک‌ها نشان می‌دهند که Live Zero فقط یک مفهوم نظری نیست، بلکه در نگهداری و تعمیرات روزمره نیز کاربرد مستقیم دارد.

آیا ترانسمیتر می‌تواند در کمتر از 4mA روشن بماند؟

بسیاری از ترانسمیترهای هوشمند در جریان‌های کمتر از 4mA نیز برای مدتی فعال باقی می‌مانند، زیرا باید بتوانند وضعیت Underrange یا Fail Low را اعلام کنند. برای مثال، اگر ترانسمیتر جریان خطای پایین 3.6mA تولید کند، الکترونیک داخلی باید همچنان روشن باشد تا این جریان را به‌صورت کنترل‌شده ایجاد کند.

بنابراین مصرف واقعی مدار باید کمتر از پایین‌ترین جریان خروجی قابل‌تنظیم باشد. اما اگر حلقه کاملاً باز شود و جریان به صفر برسد، دیگر انرژی الکتریکی به ترانسمیتر نمی‌رسد. در این حالت تجهیز خاموش می‌شود و نمی‌تواند هیچ نوع Alarm Current فعالی تولید کند.

این نکته تفاوت مهمی میان دو وضعیت زیر ایجاد می‌کند:

3.6mA → ترانسمیتر روشن است و Fail Low را اعلام می‌کند.
0mA   → احتمالاً انرژی یا مسیر حلقه از بین رفته است.

نقش ذخیره انرژی داخلی

برخی ترانسمیترها دارای خازن‌های داخلی هستند که برای مدت بسیار کوتاه انرژی را ذخیره می‌کنند. این انرژی می‌تواند نوسان‌های کوتاه‌مدت تغذیه را کنترل کند یا به پایداری مدار کمک کند. اما این ذخیره انرژی بسیار محدود است و نمی‌تواند در زمان قطع کامل حلقه، ترانسمیتر را برای مدت طولانی روشن نگه دارد. بنابراین وجود خازن داخلی، مفهوم Live Zero را تغییر نمی‌دهد. ترانسمیتر برای عملکرد پیوسته همچنان به جریان حلقه نیاز دارد.

Live Zero چه مزیتی برای پروژه‌های بزرگ دارد؟

در یک واحد صنعتی ممکن است صدها یا هزاران ترانسمیتر نصب شده باشد. استفاده از ساختار دو سیمه باعث کاهش قابل‌توجه کابل‌کشی می‌شود. اگر برای هر ترانسمیتر سیم تغذیه و سیگنال جداگانه نیاز بود، تعداد کابل‌ها، ترمینال‌ها، مارشالینگ‌ها و کانال‌های تابلو افزایش پیدا می‌کرد.

Loop Powered بودن مزایای زیر را ایجاد می‌کند:

• کاهش تعداد رشته سیم
• کاهش حجم کابل‌کشی
• ساده‌تر شدن Loop Diagram
• کاهش تعداد ترمینال‌ها
• کاهش هزینه نصب
• کاهش احتمال خطای سیم‌کشی
• ساده‌تر شدن نگهداری
• امکان استفاده گسترده از Barrier و Isolator
• مناسب بودن برای مناطق خطرناک

Live Zero یکی از پایه‌های فنی این معماری است؛ زیرا بدون وجود جریان پایه، یک ترانسمیتر دو سیمه نمی‌تواند در صفر درصد فرآیند روشن باقی بماند.

ارتباط Loop Powered با مناطق خطرناک

در صنایع نفت، گاز و پتروشیمی، بسیاری از ترانسمیترها در مناطق دارای خطر انفجار نصب می‌شوند. ساختار Loop Powered کم‌مصرف برای طراحی مدارهای Intrinsically Safe بسیار مناسب است؛ زیرا توان و انرژی الکتریکی موجود در مدار محدود می‌شود.

در چنین حلقه‌هایی معمولاً از تجهیزاتی مانند زیر استفاده می‌شود:

• Zener Barrier
• Galvanic Isolator
• Intrinsically Safe Input Card
• Certified Power Supply

البته ایمن ذاتی بودن فقط به جریان 4–20mA وابسته نیست و باید پارامترهای مجاز ولتاژ، جریان، توان، ظرفیت و اندوکتانس طبق گواهی تجهیزات رعایت شوند. با این حال، مصرف پایین ترانسمیترهای دو سیمه یکی از دلایل سازگاری گسترده آن‌ها با مدارهای Intrinsically Safe است.

یک سوءبرداشت رایج: 4mA فقط برای تغذیه است

گاهی گفته می‌شود 4mA صرفاً برای روشن نگه‌داشتن ترانسمیتر انتخاب شده است. این توضیح ناقص است.

انتخاب Live Zero چند هدف را هم‌زمان تأمین می‌کند:

• تغذیه ترانسمیتر دو سیمه
• تشخیص قطع کامل حلقه
• تفکیک صفر فرآیند از صفر الکتریکی
• ایجاد ناحیه برای Underrange
• ایجاد امکان اعلام Fail Low
• حفظ ارتباط HART
• بهبود عیب‌یابی
• افزایش قابلیت اطمینان

بنابراین 4mA فقط یک جریان تغذیه نیست؛ بلکه بخشی از یک معماری کامل انتقال توان، اندازه‌گیری و تشخیص خطاست.

آیا خروجی 0–20mA هنوز کاربرد دارد؟ مقایسه Live Zero و Dead Zero و آینده این استاندارد

در بخش‌های قبل دیدیم که مفهوم Live Zero فقط به این معنا نیست که صفر درصد فرآیند با 4mA نمایش داده شود. این ساختار هم‌زمان امکان تشخیص خرابی، تغذیه ترانسمیتر دو سیمه، ارسال اطلاعات HART و تفکیک وضعیت عادی از Failure را فراهم می‌کند. با این حال، خروجی 0–20mA به‌طور کامل از صنعت حذف نشده است. هنوز در برخی تجهیزات، کنترلرها، درایوها و سیستم‌های قدیمی می‌توان این نوع سیگنال را مشاهده کرد.

بنابراین سؤال اصلی این بخش این است:

آیا 0–20mA هنوز انتخاب قابل‌قبولی است، یا در سیستم‌های صنعتی باید همیشه از 4–20mA استفاده کرد؟

پاسخ به نوع تجهیز، فاصله انتقال، اهمیت تشخیص خطا، ساختار تغذیه و الزامات ایمنی پروژه بستگی دارد.

خروجی 0–20mA چیست؟

در یک سیستم 0–20mA، پایین‌ترین مقدار فرآیند با صفر میلی‌آمپر و بالاترین مقدار فرآیند با 20 میلی‌آمپر نمایش داده می‌شود.

برای مثال، اگر یک کنترلر سرعت برای محدوده صفر تا 1,500 دور بر دقیقه تنظیم شده باشد:

0 rpm    → 0mA
750 rpm  → 10mA
1500 rpm → 20mA

این ساختار از نظر ریاضی ساده است؛ زیرا مقدار صفر فرآیند با صفر الکتریکی برابر می‌شود. اما همین سادگی، بزرگ‌ترین محدودیت آن را ایجاد می‌کند.

اگر جریان صفر شود، سیستم نمی‌تواند فقط از روی سیگنال تشخیص دهد که:

• فرآیند واقعاً در صفر قرار دارد.
• کابل قطع شده است.
• خروجی تجهیز خاموش شده است.
• منبع تغذیه از مدار خارج شده است.
• کارت خروجی یا ورودی خراب شده است.

به همین دلیل، 0–20mA یک نمونه کلاسیک از Dead Zero محسوب می‌شود.

Dead Zero چیست؟

در سیستم Dead Zero، نقطه صفر اندازه‌گیری با نبود کامل سیگنال نمایش داده می‌شود.

رابطه آن به‌صورت زیر است:

0% Span = 0mA
100% Span = 20mA

در این ساختار، صفر الکتریکی و صفر فرآیندی یکسان هستند. این موضوع در کاربردهای ساده ممکن است مشکل جدی ایجاد نکند، اما در حلقه‌های حیاتی ابزار دقیق یک ضعف مهم است؛ زیرا خرابی مدار می‌تواند مانند یک مقدار واقعی فرآیند دیده شود.

در مقابل، در Live Zero:

0% Span = 4mA
100% Span = 20mA

بنابراین صفر فرآیند یک سیگنال زنده دارد و صفر میلی‌آمپر برای نمایش شرایطی مانند قطع کامل حلقه باقی می‌ماند.

مقایسه Live Zero و Dead Zero

تفاوت اساسی این دو سیستم در عدد شروع بازه نیست؛ بلکه در اعتبارسنجی سیگنال است.

آیا 0–20mA هیچ مزیتی ندارد؟

0–20mA در برخی کاربردها مزایای محدودی دارد. اولین مزیت آن، سادگی محاسبات است. در این سیستم، صفر جریان دقیقاً معادل صفر درصد خروجی است و 20mA نیز معادل صد درصد خواهد بود.

رابطه کلی آن چنین است:

I = 20 × (PV − LRV) ÷ (URV − LRV)

برای مثال، اگر مقدار فرآیند برابر با 50 درصد Span باشد:

I = 20 × 0.5

I = 10 mA

همچنین کل بازه 20 میلی‌آمپری برای نمایش فرآیند استفاده می‌شود، در حالی که در سیستم 4–20mA تنها 16 میلی‌آمپر به تغییر متغیر فرآیند اختصاص دارد. از نظر تئوری، این موضوع می‌تواند دامنه سیگنال بیشتری ایجاد کند. اما در سیستم‌های مدرن، دقت ADC، کارت ورودی و ترانسمیتر به اندازه‌ای بالاست که این مزیت معمولاً اهمیت عملی زیادی ندارد. در مقابل، از دست رفتن قابلیت تشخیص خرابی، محدودیت مهم‌تری محسوب می‌شود.

چرا صنعت 4–20mA را به 0–20mA ترجیح داد؟

صنایع فرآیندی به سیگنالی نیاز داشتند که چند ویژگی را هم‌زمان داشته باشد:

• در فواصل طولانی قابل‌اعتماد باشد.
• در برابر نویز مقاومت مناسبی داشته باشد.
• امکان تشخیص قطع کابل را فراهم کند.
• بتواند ترانسمیتر دو سیمه را تغذیه کند.
• صفر فرآیند را از خرابی جدا کند.
• در محیط‌های صنعتی به‌راحتی عیب‌یابی شود.
• با تجهیزات سازندگان مختلف سازگار باشد.

0–20mA بخشی از این نیازها را برآورده می‌کرد، اما دو مشکل اصلی داشت: Dead Zero و عدم امکان مناسب تغذیه ترانسمیتر دو سیمه در نقطه صفر. استاندارد 4–20mA این دو مشکل را با اختصاص 4mA به نقطه پایین Range حل کرد. به همین دلیل، در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و صنایع شیمیایی، 4–20mA به استاندارد غالب تبدیل شد.

0–20mA در چه کاربردهایی هنوز دیده می‌شود؟

خروجی 0–20mA ممکن است در برخی سیستم‌ها همچنان استفاده شود، به‌ویژه زمانی که تشخیص خرابی از طریق روش دیگری انجام می‌شود.

نمونه‌های رایج عبارت‌اند از:

• سیستم‌های کنترل قدیمی
• برخی درایوهای موتور
• کنترل‌کننده‌های ماشین‌آلات
• تجهیزات آزمایشگاهی
• کارت‌های خروجی آنالوگ خاص
• سیستم‌های کوتاه‌فاصله
• تجهیزات سه یا چهار سیمه
• مدارهایی که دارای سیم جداگانه برای وضعیت Fault هستند
• کاربردهایی که صفر خروجی باید واقعاً بدون جریان باشد

در چنین سیستم‌هایی، تجهیز معمولاً از مسیر جداگانه‌ای تغذیه می‌شود و برای روشن ماندن به جریان خروجی وابسته نیست. با این حال، حتی در این کاربردها نیز باید بررسی شود که سیستم چگونه قطع سیم یا خرابی خروجی را تشخیص خواهد داد.

چه زمانی 0–20mA می‌تواند انتخاب منطقی باشد؟

استفاده از 0–20mA زمانی می‌تواند قابل‌قبول باشد که چند شرط وجود داشته باشد:

اول اینکه تجهیز از نوع Self Powered یا Externally Powered باشد و برای کارکرد داخلی به جریان خروجی نیاز نداشته باشد. دوم اینکه حلقه، ایمنی یا اهمیت فرآیندی بالایی نداشته باشد.

سوم اینکه تشخیص خرابی از طریق روش دیگری فراهم شده باشد؛ برای مثال:

• خروجی دیجیتال Fault
• رله Alarm
• ارتباط شبکه‌ای
• مانیتورینگ منبع تغذیه
• Feedback جداگانه
• تشخیص Open Circuit در کارت ورودی

چهارم اینکه سیستم دریافت‌کننده دقیقاً برای 0–20mA طراحی و پیکربندی شده باشد. در غیر این صورت، استفاده از 0–20mA می‌تواند ابهام و خطای تشخیصی ایجاد کند.

آیا می‌توان خروجی 0–20mA را به ورودی 4–20mA متصل کرد؟

از نظر الکتریکی ممکن است کارت ورودی بتواند جریان را اندازه‌گیری کند، اما از نظر Scaling و تشخیص خطا، این اتصال بدون تنظیم صحیح معتبر نیست. فرض کنید تجهیزی خروجی 0–20mA داشته باشد، اما PLC برای 4–20mA تنظیم شده باشد.

در این حالت:

0mA → به‌عنوان Fault یا مقدار زیر Range دیده می‌شود.
4mA → PLC آن را صفر درصد فرض می‌کند، در حالی که خروجی واقعی 20% است.
20mA → صد درصد نمایش داده می‌شود.

نتیجه این است که تمام مقادیر پایین و میانی اشتباه Scale می‌شوند. برعکس، اگر یک ترانسمیتر 4–20mA به ورودیی متصل شود که برای 0–20mA تنظیم شده است، مقدار 4mA به‌صورت 20 درصد نمایش داده خواهد شد.

بنابراین نوع سیگنال باید در سه بخش یکسان باشد:

• خروجی فرستنده
• ورودی گیرنده
• تنظیمات نرم‌افزاری Scaling

تبدیل 0–20mA به 4–20mA چگونه انجام می‌شود؟

اگر یک تجهیز قدیمی فقط خروجی 0–20mA داشته باشد، می‌توان از یک Signal Converter یا Signal Isolator قابل‌برنامه‌ریزی استفاده کرد.

مبدل می‌تواند رابطه زیر را اجرا کند:

Input:  0–20mA
Output: 4–20mA

برای نمونه:

اما باید توجه داشت که این تبدیل، مشکل تشخیص خرابی در سمت منبع را به‌طور کامل حل نمی‌کند. اگر خروجی تجهیز اصلی به دلیل قطع سیم صفر شود، مبدل ممکن است آن را به 4mA تبدیل کند و سیستم کنترل تصور کند فرآیند در صفر معتبر قرار دارد.

بنابراین برای تبدیل صحیح باید از مبدلی استفاده شود که بتواند شرایط زیر را تشخیص دهد:

• قطع ورودی
• جریان کمتر از محدوده
• خرابی تغذیه
• Open Circuit
• Fault ورودی

سپس باید Fault را به‌صورت جداگانه یا با جریان Alarm مناسب در خروجی اعلام کند.

آیا Live Zero فقط در سیگنال 4–20mA وجود دارد؟

خیر. Live Zero یک مفهوم عمومی است و می‌تواند در استانداردهای دیگری نیز استفاده شود.

برای مثال، خروجی 1–5V نیز یک نمونه Live Zero ولتاژی محسوب می‌شود:

0% Span   → 1V
100% Span → 5V

در این ساختار، صفر ولت می‌تواند برای تشخیص قطع مدار یا خرابی استفاده شود. در مقابل، خروجی 0–10V از نظر مفهومی Dead Zero است؛ زیرا صفر فرآیند با صفر ولتاژ نمایش داده می‌شود.

رابطه رایج میان 4–20mA و 1–5V نیز از طریق مقاومت 250 اهم ایجاد می‌شود:

V = I × R

در جریان 4 mA:

V = 0.004 × 250

V = 1 V

در جریان 20 mA:

V = 0.020 × 250

V = 5 V

به همین دلیل، 1–5V را می‌توان معادل ولتاژی 4–20mA دانست.

آیا خروجی 0–10V جایگزین مناسبی برای 4–20mA است؟

در برخی کاربردها، بله؛ اما نه در همه شرایط.

خروجی 0–10V در سیستم‌های زیر رایج است:

• اتوماسیون ساختمان
• HVAC
• ماشین‌آلات
• کنترل سرعت درایو
• تجهیزات آزمایشگاهی
• فاصله‌های کوتاه

مزیت آن سادگی اتصال و اندازه‌گیری است. اما در کابل‌های بلند، مقاومت سیم و جریان ورودی تجهیزات می‌تواند باعث افت ولتاژ و خطا شود. همچنین صفر ولت می‌تواند هم به معنای صفر فرآیند و هم به معنای قطع سیگنال باشد. بنابراین در صنایع فرآیندی و محیط‌های پرنویز، 4–20mA معمولاً انتخاب مطمئن‌تری است.

آیا فناوری‌های دیجیتال Live Zero را بی‌معنا می‌کنند؟

شبکه‌های دیجیتال صنعتی مانند FOUNDATION Fieldbus، PROFIBUS PA، Modbus، Ethernet-APL و سایر پروتکل‌ها، داده را به شکل بسته‌های دیجیتال منتقل می‌کنند.

در این شبکه‌ها، اعتبار داده فقط با سطح جریان یا ولتاژ تعیین نمی‌شود. تجهیز می‌تواند همراه مقدار فرآیند، اطلاعاتی مانند موارد زیر را ارسال کند:

• وضعیت معتبر یا نامعتبر داده
• کیفیت اندازه‌گیری
• کد خطا
• وضعیت سنسور
• وضعیت ارتباط
• هشدار تعمیراتی
• چند متغیر فرآیندی

بنابراین در یک سیستم کاملاً دیجیتال، تشخیص خرابی به روش پیشرفته‌تری انجام می‌شود و مفهوم Live Zero به شکل کلاسیک 4mA کاربرد مستقیم ندارد.

اما اصل مهندسی Live Zero همچنان باقی است:

سیستم باید بتواند مقدار صفر واقعی را از نبود داده یا خرابی تجهیز جدا کند.

در شبکه دیجیتال، این جداسازی با Status Bit، Quality Code، Diagnostic Message و Communication Timeout انجام می‌شود. پس فناوری دیجیتال، هدف Live Zero را حذف نمی‌کند؛ بلکه روش اجرای آن را تغییر می‌دهد.

چرا با وجود شبکه‌های دیجیتال، 4–20mA همچنان باقی مانده است؟

شبکه‌های دیجیتال مزایای زیادی دارند، اما 4–20mA هنوز چند ویژگی مهم دارد:

• ساختار ساده
• عیب‌یابی آسان
• سازگاری گسترده
• هزینه پیاده‌سازی قابل‌کنترل
• مقاومت مناسب در محیط صنعتی
• امکان استفاده از تجهیزات سازندگان مختلف
• عملکرد مستقل هر Loop
• کاهش اثر خرابی شبکه بر چندین تجهیز
• قابلیت ترکیب با HART

در یک شبکه دیجیتال، خرابی یک بخش مشترک مانند Segment، Switch، Power Conditioner یا Gateway ممکن است ارتباط چندین تجهیز را مختل کند. اما در معماری Point-to-Point مبتنی بر 4–20mA، هر ترانسمیتر معمولاً حلقه مستقل خود را دارد. خرابی یک کابل عمدتاً همان Loop را تحت تأثیر قرار می‌دهد. به همین دلیل، بسیاری از پروژه‌ها همچنان از ترکیب 4–20mA + HART استفاده می‌کنند؛ سیگنال آنالوگ برای کنترل اصلی و ارتباط دیجیتال برای تنظیمات و Diagnostics.

آیا Live Zero در آینده منسوخ می‌شود؟

بعید است مفهوم Live Zero در آینده نزدیک منسوخ شود. ممکن است سهم شبکه‌های دیجیتال افزایش یابد، اما تعداد بسیار زیادی از تجهیزات صنعتی، PLCها، DCSها، Barrierها، Isolatorها و سیستم‌های نگهداری بر پایه 4–20mA طراحی شده‌اند. علاوه بر زیرساخت موجود، 4–20mA هنوز برای بسیاری از کاربردها از نظر مهندسی انتخاب مناسبی است.

احتمالاً آینده صنعت به شکل حذف کامل یک فناوری توسط فناوری دیگر نخواهد بود. در عوض، چند معماری در کنار یکدیگر استفاده خواهند شد:

• 4–20mA برای حلقه‌های ساده و قابل‌اعتماد
• 4–20mA + HART برای ترانسمیترهای هوشمند
• Fieldbus برای شبکه‌های فرآیندی
• Ethernet-APL برای ارتباط دیجیتال پرسرعت در Process Automation
• Wireless برای نقاط دور یا دشوار
• IO-Link برای ماشین‌آلات و Factory Automation

بنابراین Live Zero همچنان در بخش بزرگی از صنعت باقی خواهد ماند، حتی اگر شکل‌های دیجیتال تشخیص اعتبار داده نیز گسترش پیدا کنند.

اشتباهات رایج درباره Live Zero

اشتباه اول: 4mA همیشه یعنی مقدار فیزیکی صفر است

4mA نشان‌دهنده LRV یا صفر درصد Span است. اگر Range از 50 تا 150 درجه سانتی‌گراد باشد، 4mA برابر 50 درجه است، نه صفر درجه.

اشتباه دوم: هر جریان کمتر از 4mA یعنی کابل قطع شده است

جریان 3.8 یا 3.9mA ممکن است نشان‌دهنده Underrange باشد. قطع کامل حلقه معمولاً جریان را به نزدیک صفر می‌رساند. مرز دقیق باید براساس دیتاشیت و تنظیمات تجهیز بررسی شود.

اشتباه سوم: 0mA همیشه یعنی ترانسمیتر خراب است

ممکن است خود ترانسمیتر سالم باشد، اما تغذیه، فیوز، کابل یا کارت ورودی مشکل داشته باشد. 0mA بیشتر نشان می‌دهد حلقه جریان برقرار نیست.

اشتباه چهارم: Live Zero فقط برای تشخیص سیم قطع است

Live Zero علاوه بر تشخیص Loop Failure، برای تغذیه ترانسمیتر دو سیمه، حفظ HART، اعلام Fail Low و بهبود عیب‌یابی نیز اهمیت دارد.

اشتباه پنجم: هر تجهیز 4–20mA حتماً دو سیمه است

برخی تجهیزات سه یا چهار سیمه هستند و با وجود تغذیه جداگانه، خروجی 4–20mA ارائه می‌کنند.

اشتباه ششم: PLC به‌صورت خودکار تمام خطاها را تشخیص می‌دهد

کارت ورودی، محدوده سیگنال، حدود هشدار و برنامه PLC باید به‌درستی پیکربندی شوند تا سیستم بتواند وضعیت سیگنال را به‌درستی تشخیص دهد.

راهنمای انتخاب بین 0–20mA و 4–20mA

برای انتخاب سیگنال مناسب باید چند سؤال پاسخ داده شود:

1. آیا تجهیز از حلقه جریان تغذیه می‌شود؟
2. آیا قطع سیم باید توسط سیستم تشخیص داده شود؟
3. آیا اندازه‌گیری برای کنترل یا ایمنی فرآیند اهمیت دارد؟
4. آیا ورودی PLC از NAMUR NE 43 یا Fault Detection پشتیبانی می‌کند؟
5. فاصله تجهیز تا سیستم کنترل چقدر است؟
6. آیا محیط دارای نویز الکترومغناطیسی شدید است؟
7. آیا خروجی HART موردنیاز است؟
8. آیا سیستم موجود برای 0–20mA طراحی شده است؟
9. آیا منطق دیگری برای تشخیص خرابی وجود دارد؟
10. آیا تجهیز و کارت ورودی از نظر Active و Passive سازگار هستند؟

برای بیشتر ترانسمیترهای فشار، دما، سطح و دبی در صنایع فرآیندی، پاسخ عملی معمولاً 4–20mA است. 0–20mA بیشتر در کاربردهای خاص، تجهیزات قدیمی یا سیستم‌هایی با تغذیه و تشخیص خطای مستقل توجیه دارد. برای انتخاب، تنظیم یا عیب‌یابی ترانسمیترهای فشار، اختلاف فشار، دما و سطح، فقط توجه به Range و Accuracy کافی نیست. نوع خروجی، جهت Alarm، ولتاژ تغذیه، مقاومت حلقه، پشتیبانی از HART و رفتار تجهیز در شرایط Failure باید براساس نیاز واقعی فرآیند بررسی شوند.

نیکان صنعت خاورمیانه در زمینه طراحی و تولید تجهیزات ابزار دقیق صنعتی، از جمله ترانسمیترهای فشار، اختلاف فشار، دما و سطح، آماده ارائه مشاوره فنی برای انتخاب محصول و بررسی الزامات حلقه‌های 4–20mA است.

پرسش‌های متداول درباره Live Zero

Live Zero چیست؟

Live Zero یعنی پایین‌ترین مقدار Range با یک سیگنال غیرصفر نمایش داده شود. در استاندارد 4–20mA، مقدار 4mA نمایانگر صفر درصد Span است.

چرا خروجی صفر ترانسمیتر 0mA نیست؟

زیرا 0mA باید از مقدار عادی فرآیند جدا باشد تا قطع سیم، قطع تغذیه و خرابی حلقه قابل‌تشخیص شوند. همچنین ترانسمیتر دو سیمه برای روشن ماندن به جریان پایه نیاز دارد.

آیا 4mA همیشه برابر صفر فشار است؟

خیر. 4mA برابر LRV است. اگر LRV برابر 20 بار باشد، خروجی 4mA نیز 20 بار را نشان می‌دهد.

تفاوت Live Zero و Dead Zero چیست؟

در سیستم Live Zero، سیگنال غیرصفر مانند 4 mA نشان‌دهنده صفر درصد Span است؛ اما در سیستم Dead Zero، سیگنال 0 mA مقدار صفر فرآیند را نشان می‌دهد.

اگر خروجی ترانسمیتر 0mA باشد، چه معنایی دارد؟

در یک حلقه 4–20mA، صفر میلی‌آمپر معمولاً نشان‌دهنده قطع حلقه، قطع تغذیه، سوختن فیوز یا باز بودن مدار است؛ نه یک مقدار عادی فرآیندی.

آیا 3.8mA نشان‌دهنده خرابی است؟

نه لزوماً. 3.8mA می‌تواند مرز Underrange باشد. باید دیتاشیت ترانسمیتر و تنظیمات مربوط به NAMUR NE 43 بررسی شود.

تفاوت 0mA و Fail Low چیست؟

در Fail Low، ترانسمیتر هنوز روشن است و عمداً یک جریان پایین، برای مثال 3.6mA، تولید می‌کند. در 0mA معمولاً حلقه باز یا تغذیه قطع شده است.

چرا ترانسمیتر دو سیمه نمی‌تواند در صفر فرآیند 0mA بدهد؟

زیرا همان جریان حلقه انرژی موردنیاز ترانسمیتر را تأمین می‌کند. در 0mA، سنسور، پردازنده و مدار خروجی خاموش می‌شوند.

آیا HART در 4mA کار می‌کند؟

در یک حلقه صحیح، بله. ارتباط HART می‌تواند در نزدیکی 4mA نیز برقرار باشد، مشروط بر آنکه ولتاژ، مقاومت، کابل و شرایط ارتباط مناسب باشند.

آیا استفاده از سیگنال 0–20 mA در سیستم‌های ابزار دقیق منسوخ شده است؟

خیر، اما کاربرد آن محدودتر است. هنوز در برخی درایوها، ماشین‌آلات، تجهیزات قدیمی و سیستم‌های دارای تغذیه جداگانه استفاده می‌شود.

آیا شبکه‌های دیجیتال جایگزین Live Zero می‌شوند؟

شبکه‌های دیجیتال هدف Live Zero را با روش‌های دیگری مانند Quality Status و Diagnostic Code اجرا می‌کنند. اصل تفکیک صفر فرآیند از خرابی همچنان ضروری است.

آیا 1–5V نیز Live Zero محسوب می‌شود؟

بله. در خروجی 1–5V، مقدار 1V نشان‌دهنده صفر درصد Span است و صفر ولت می‌تواند برای تشخیص خرابی مدار استفاده شود.

PLC چگونه باید جریان خطا را مدیریت کند؟

ابتدا باید اعتبار سیگنال بررسی شود. جریان‌های Failure نباید مستقیماً Scale شوند. سپس PLC باید مطابق فلسفه پروژه Alarm، Bad Quality، Manual Mode یا Fail-Safe Action را فعال کند.
